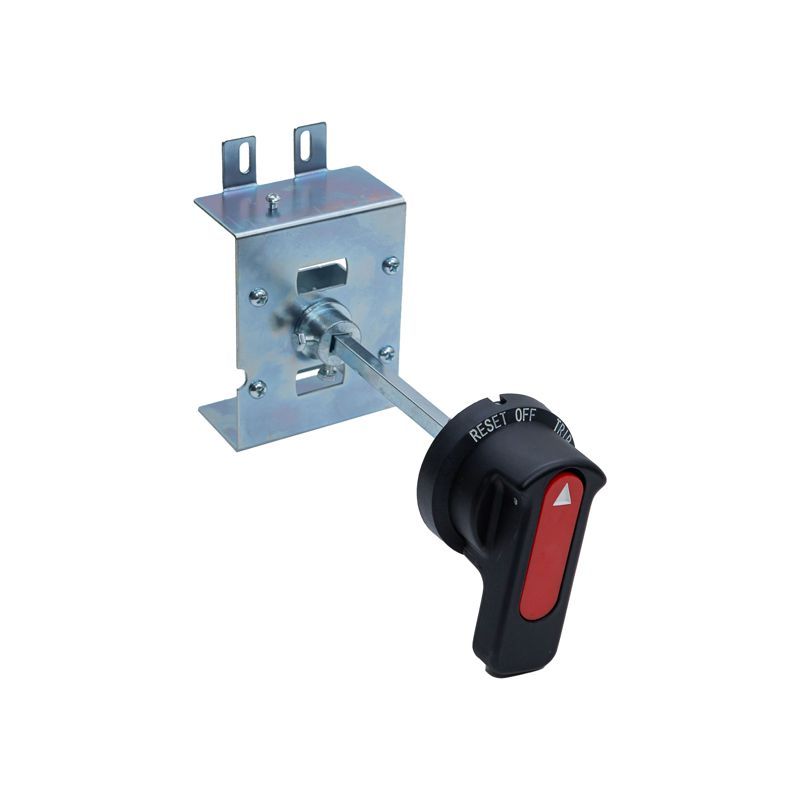

Рукоятка управления выносная 250N PRO.KVANT | KVA000180 Контактор (Legrand)

Рукоятка управления выносная 250N от КОНТАКТОРА (Legrand) предназначена для удалённого управления автоматическими выключателями, установленными внутри распределительных щитов. Эта модель обеспечивает удобный доступ к переключению и блокировке устройства с фронта шкафа, сохраняя целостность корпуса и повышая безопасность обслуживания.

Назначение и область применения

Рукоятка управления выносная 250N используется для дистанционного включения/выключения автомата, когда сам выключатель расположен слишком глубоко в щите - например, за другими устройствами или на задних уровнях сборки. Это особенно актуально в плотных распределительных щитах, где обычный доступ к рычагу невозможен. Применяется в промышленной автоматике, системах энергообеспечения, на производствах и объектах ЖКХ.

Технические характеристики

• Максимальное усилие управления: 250 Н - соответствует требованиям для надёжного переключения автоматических выключателей среднего класса;
• Тип привода: два варианта - центральный приводной механизм и механизм типа эксцентрик; выбор зависит от модели автомата PRO.KVANT;
• Индикация состояния: визуальное определение положения («Вкл./Выкл.») через окна на рукоятке;
• Функция блокировки: возможна установка замка в положении «Вкл.» или «Выкл.» для предотвращения случайного или несанкционированного переключения;
• Совместима с сериями автоматов PRO.KV ACC.

Совместимость и монтаж

Рукоятка управления выносная 250N совместима исключительно с автоматическими выключателями серии PRO.KV ACC от КОНТАКТОРА (Legrand). Для правильной установки необходимо:

• Убедиться, что тип механизма (центральный или эксцентрик) точно соответствует версии вашего автомата - отличить можно по форме выходного вала;
• Закрепить рукоятку на лицевой панели щита так, чтобы ось привода была строго параллельна валу автомата - иначе возникнет износ или заклинивание;
• Не использовать силовые воздействия свыше 250 Н - это может повредить внутренние элементы привода.

Безопасность и стандарты

Рукоятка управления выносная 250N проектировалась в соответствии с требованиями безопасности для электрооборудования до 1000 В переменного тока. Интеграция с автоматами PRO.KV ACC гарантирует соответствие нормам IEC 60947-2. Блокировка выполняет функцию LOTO (Lock Out Tag Out), что важно для соблюдения требований OSHA и аналогичных регламентов на предприятиях.

Преимущества

• Устраняет необходимость открывать щит для операций включения/выключения - снижает риск поражения током и время обслуживания;
• Чёткая индикация положения уменьшает человеческий фактор при проверках;
• Механизмы блокировки позволяют выполнять работы по техобслуживанию с гарантированным отключением питания;
• Оба типа привода обеспечивают долгий срок службы даже при частых циклах переключений.

Ограничения применения

• Не другим брэндам автоматов - несовместима с ABB, Schneider Electric, Siemens и прочими;
• Не рассчитана на управление в условиях постоянной вибрации выше 1g - возможен отказ контактов привода;
• Не предназначен для внешней установки - не имеет защиты IP, работает только во внутреннем помещении;
• Не допускается использование с модификациями автоматов, имеющими изменённую форму вала - требуется точное соответствие модели PRO.KV ACC.

Примеры использования

• Промышленный станок с автономным питанием - рукоятка смонтирована на дверце щита, оператор включает/выключает оборудование без вскрытия корпуса;
• Жилой дом с этажным щитком - обслуживающий персонал легко отключает группу розеток зимой, не залезая в темноту;
• Лаборатория с чувствительным оборудованием - блокировка рукоятки запрещает случайное отключение системы охлаждения.

Практические советы

• Перед монтажом проверьте наличие метки “PRO.KV ACC” на вашем автомате - только такие модели подходят;
• Выбирайте вариант с эксцентриком, если вал автомата находится ниже уровня панели - он лучше компенсирует углы;
• При использовании блокировки применяйте одноразовый плombирующий замок - это документирует состояние оборудования;
• Не используйте рукоятку как рычаг для принудительного включения - она служит лишь для передачи усилия, а не для преодоления механических препятствий.
