Выносная поворотная рукоятка EH4-S,TS800 | 83111174806 Lsis

Выносная поворотная рукоятка EH4-S, TS800 от LS Electric предназначена для удалённого управления автоматическим выключателем через дверцу распределительного шкафа. Эта рукоятка обеспечивает безопасное и удобное оперативное отключение питания, особенно когда доступ к самому выключателю затруднён. Артикул 83111174806 соответствует сериям TS800 и совместима с выключателями LS Electric.

Назначение и область применения

Выносная поворотная рукоятка EH4-S, TS800 используется для дистанционного включения и отключения автоматического выключателя через дверцу электрошкафа. Применяется там, где требуется быстрый доступ к отключающему устройству без вскрытия корпуса - например, на производственных линиях, в распределительных пунктах, на насосных станциях и других объектах с высокими требованиями к безопасности.

Изделие реализует функцию аварийного отключения: поворот рукоятки на 90° полностью размыкает цепь, что позволяет выполнить экстренное отключение даже при наличии блокировок.

Технические характеристики

• Тип: поворотная выносная рукоятка
• Совместимость: с автоматическими выключателями серии TS800 (LS Electric / LSIS)
• Оснащение: наличие оси для фиксированного вращения
• Цвет: серый
• Дополнительно: возможность комплектации механическим замком для блокировки двери шкафа
• Исполнение: левостороннее (L), правостороннее (R), центральное (S)

Совместимость и монтаж

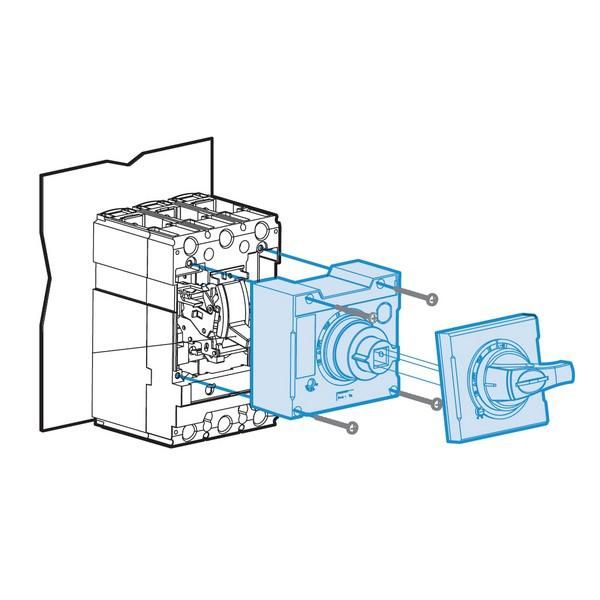

Рукоятка EH4-S, TS800 устанавливается вместо стандартной рукоятки на передней панели автоматического выключателя. Для монтажа необходимо:

• Убедиться, что выключатель имеет типоразмер TS800;
• Выбрать нужную версию (L/R/S) в зависимости от расположения двери шкафа и направления открывания;
• Закрепить рукоятку на валу выключателя - она фиксируется механически, без инструментов;
• Подключить замок (при необходимости): он встраивается в механизм и блокирует дверь в положении “выключено”.

Посадочная ось стандартизирована - совместима со всеми выключателями TS800. Установка возможна как на новых, так и на уже смонтированных аппаратах.

Безопасность и стандарты

Рукоятка EH4-S, TS800 соответствует принципам безопасности IEC 60947-2 и EN 60947-3. Механизм исключает случайное включение: поворот требует усилия, а блокировка замком предотвращает доступ к управлению при открытой двери. Это важно для соблюдения норм LOTO (Lockout/Tagout) на промышленных объектах.

Преимущества

• Позволяет управлять выключателем без открытия шкафа - снижает риск поражения током и нарушения защиты IP.
• Механическая связь между рукояткой и контактом гарантирует надёжность - нет электронных элементов, которые могут выйти из строя.
• Замок в комплекте (по запросу) даёт возможность физической блокировки двери в режиме “отключено”, что обязательно для работ по обслуживанию.
• Три варианта исполнения (L/R/S) позволяют адаптировать рукоятку под любую конфигурацию шкафа.

Ограничения применения

• Не совместима с выключателями других серий (например, TS100, TS250, VS, VD).
• Не предназначена для частых переключений - рассчитана на редкое оперативное и аварийное использование, не на постоянный циклический режим.
• Замок не является электромагнитным - не поддерживает дистанционное управление или интерфейсы SCADA.
• Не рекомендуется использовать в условиях повышенной вибрации без дополнительной фиксации корпуса.

Примеры использования

• Производственный участок: рукоятка установлена на внешней стороне шкафа управления станком - оператор отключает питание одним движением, не заходя внутрь.
• Энергообъект: при плановых работах замок запирает дверь в положении “OFF”, чтобы никто не мог включить оборудование.
• Жилой комплекс: рукоятка в центральном исполнении (S) установлена на этажном щите - удобна для обслуживающего персонала с любой стороны.

Практические советы

• Перед заказом проверьте, какой тип исполнения (L/R/S) вам нужен - зависит от того, слева, справа или прямо находится дверь шкафа относительно наблюдателя.
• Если планируете использовать замок - укажите это при заказе; некоторые модели поставляются без него, хотя возможность есть.
• Не используйте силу при повороте - если рукоятка не двигается, возможно, выключатель заблокирован или установлен неверно.
• Проверяйте состояние механизма раз в 6–12 месяцев: при длительной эксплуатации возможен износ оси или заедание замка - смазывайте контактные поверхности силиконовой смазкой.
