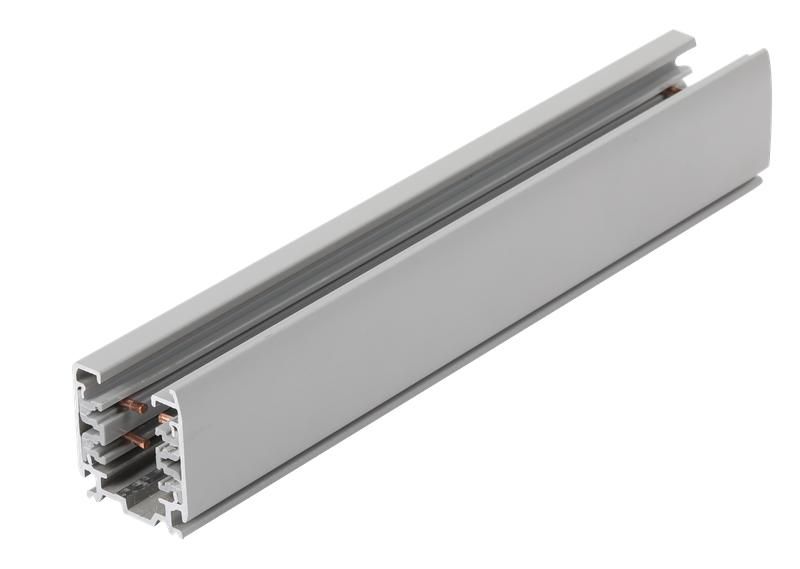

19131021005 Шинопровод осветительный RS 3C TRACK 2000 GR 32х33х2000мм сер 3Ф

Шинопровод осветительный 3-полосный 32х33х2000 мм серый 3-фазный от бренда Русский Свет (арт. 19131021005) предназначен для распределения электроэнергии в системах внутреннего освещения с трёхфазным питанием. Его прямоугольная форма и поверхностный монтаж позволяют легко интегрировать его в существующую проводку без глубокой штробления стен.

Назначение и область применения

Этот шинопровод используется для питания светильников в помещениях с высокой плотностью точек освещения - офисах, торговых залах, производственных цехах, школах и больницах. Он заменяет традиционную кабельную разводку, упрощая модификацию и расширение системы освещения. Подходит для установки на стенах и потолках, где требуется гибкое расположение светильников по линии.

Технические характеристики

• Количество фаз: 3 - каждая фаза имеет отдельный проводящий элемент, что позволяет равномерно распределять нагрузку между фазами сети 380/220 В.
• Номинальное напряжение: 230–400 В - совместим с сетями TN-S, TN-C-S и IT, используемыми в коммерческих и общественных зданиях.
• Максимальная мощность на фазу: до 3700 Вт - обеспечивает питание до 15–20 LED-светильников по 200 Вт каждый на одной фазе.
• Материал корпуса: алюминий - легкий, коррозионно-стойкий, хорошо рассеивает тепло.
• Габариты: 32×33×2000 мм - компактный профиль, не выступает за уровень потолка или стены.
• Цвет: серый - сочетается с большинством интерьеров и потолочных решений.
• Класс защиты: I - требует подключения к заземляющему проводнику PE через контактную планку.

Совместимость и монтаж

Шинопровод 3-полосный 32х33х2000 мм серый 3-фазный (Русский Свет, арт. 19131021005) монтируется поверх основания - на стены или потолки. Для крепления используются стандартные кронштейны, входящие в комплект или приобретаемые отдельно. Установка возможна как горизонтально, так и вертикально. Каждый участок длиной 2 метра соединяется методом «вставки-фиксации» без инструментов. На шинопроводе предусмотрены точки подключения для ответвлений - можно устанавливать светильники с интервалом до 1 м без дополнительных распаечных коробок.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.15 и МЭК 60439-1 для шинопроводных систем. Защита класса I гарантирует надёжное заземление металлического корпуса. Алюминиевый профиль не нагревается выше допустимых значений даже при максимальной нагрузке. Напряжение 230–400 В исключает применение в бытовых однофазных сетях ниже 220 В - для таких случаев нужен другой тип шинопровода.

Преимущества

• Уменьшение количества кабелей и распаечных коробок - снижаются затраты на монтаж и обслуживание.
• Легко перестраивается - можно перемещать или добавлять светильники без вскрытия стен.
• Высокая механическая прочность алюминиевого корпуса - устойчив к деформациям при монтаже и эксплуатации.
• Заземление реализовано внутри конструкции - не требует внешних проводов PE.

Ограничения применения

• Не предназначен для открытого монтажа на улице - отсутствует защита IP, не выдерживает влагу и перепады температур.
• Не рекомендован для помещений с повышенной запыленностью или химически активной средой - алюминий может окисляться при контакте с агрессивными веществами.
• Максимальная нагрузка 3700 Вт на фазу - нельзя использовать для питания мощных нагревательных приборов или оборудования свыше 16 А.
• Требуется обязательное заземление - использование без подключения PE недопустимо и опасно.

Примеры использования

• Освещение длинного коридора в офисном здании - светильники крепятся вдоль всей линии шинопровода.
• Система подсветки в торговом зале - несколько рядов светильников подключаются к одному шинопроводу, что упрощает управление яркостью по секциям.
• Производственный цех с изменяемой планировкой - при переоборудовании линии достаточно отсоединить и перенести один светильник, не трогая остальные.

Практические советы

• Перед монтажом проверьте соответствие напряжения сети (380/220 В) и нагрузки каждого светильника - суммарная мощность на одну фазу не должна превышать 3700 Вт.
• При использовании на потолке учитывайте высоту помещения - шинопровод выступает на 33 мм, что важно для низких потолков.
• Для подключения светильников выбирайте специализированные ответвители, совместимые с этим форматом - не применяйте самодельные решения.
• Обязательно подключите заземляющий провод к контактной площадке на корпусе - это не просто рекомендация, а требование безопасности.
• При необходимости удлинения используйте только оригинальные соединительные муфты от Русский Свет - другие могут нарушить герметичность и контакт.
