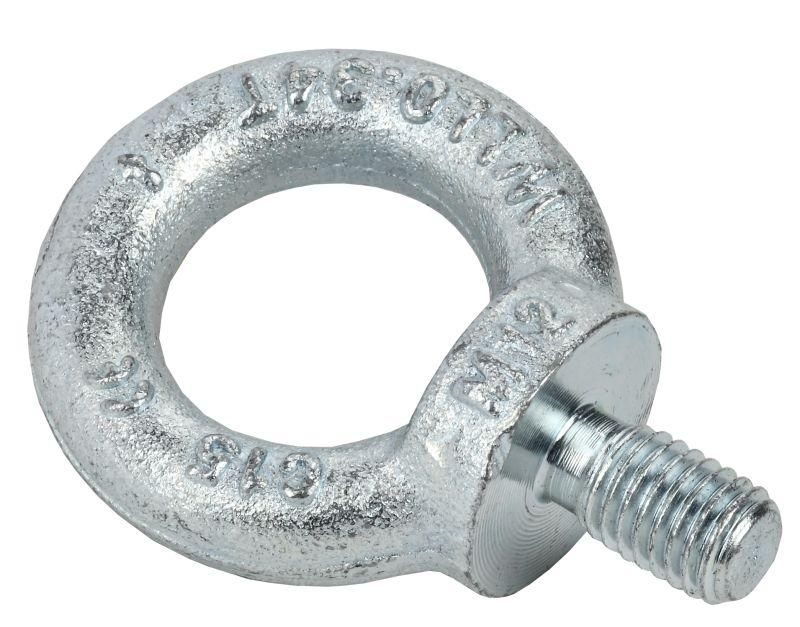

Рым-болт М12 FORMAT, сталь, цинковое покрытие IEK FO-00-RB

Рым-болт М12 (4 штуки в комплекте) от IEK (ИЭК) предназначен для надёжного крепления грузов через проушину, особенно в системах подъёма и перемещения оборудования. Артикул fo-00-rb включает четыре элемента, что удобно для установки на многоточечные конструкции.

Назначение и область применения

Рым-болт М12 используется для создания точек крепления при подъеме, транспортировке или фиксации тяжёлых объектов - например, распределительных щитов, шкафов автоматизации, панельных модулей. Установка осуществляется в предварительно просверленные резьбовые отверстия в металлическом корпусе или раме. Подходит для работы внутри помещений, где требуется прочная и долговечная точка подвеса.

Технические характеристики

• Диаметр стержня: 12 мм - соответствует метрической резьбе M12;
• Длина стержня: 25 мм - обеспечивает достаточную глубину завинчивания в основание;
• Внутренний диаметр проушины: 30 мм - позволяет использовать канаты, стропы или цепи до 8–10 мм в диаметре;
• Материал: углеродистая сталь - высокая механическая прочность;
• Покрытие: гальваническое цинкование - защищает от коррозии в условиях умеренной влажности;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии перегрузок.

Совместимость и монтаж

Рым-болт М12 совместим со всеми изделиями, имеющими внутреннюю резьбу M12. Для монтажа:

1. Снимите существующие крепёжные болты с верхней панели шкафа или каркаса;
2. Завинтите рым-болт в подготовленное резьбовое отверстие до упора - используйте ключ на 19 мм;
3. Не затягивайте с усилием выше нормированного - это может повредить резьбу в корпусе;
4. Перед подъёмом проверьте плотность контакта между головкой болта и поверхностью.

Подходящий посадочный диаметр - 12 мм. Убедитесь, что толщина материала, в который вворачивается рым-болт, минимум 5–7 мм.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ 2203-79 для рым-болтов. Цинковое покрытие соответствует классу защиты Zn5. Применяется в рамках требований безопасности при работе с грузоподъёмными устройствами. Нагрузка должна рассчитываться с запасом - максимальный рабочий коэффициент безопасности рекомендован 5:1.

Преимущества

• Четыре элемента в комплекте позволяют равномерно распределить нагрузку на несколько точек крепления;
• Цинковое покрытие снижает риск окисления даже при частом обслуживании;
• Высокая жесткость стали исключает деформацию при длительной эксплуатации;
• Форма проушины обеспечивает свободный ход строп без заклинивания.

Ограничения применения

• Не предназначены для использования вне помещения - цинковое покрытие недостаточно для агрессивной среды (высокая влажность, солевой туман, химические пары);
• Не допускаются ударные и динамические нагрузки - только статическая;
• Не подходят для крепления в неметаллических поверхностях (дерево, пластик, бетон);
• Не следует применять вместо сертифицированных грузовых крюков в лифтах, кранах и других специализированных устройствах.

Примеры использования

• Подъём и транспортировка силового шкафа IEK FORMAT при монтаже в цеху;
• Фиксация многосекционного панельного блока перед перемещением;
• Крепление временных для тестирования оборудования на стенде;
• Обеспечение точки подвеса для осмотра крышных элементов в распределительном пункте.

Практические советы

• Перед первым использованием проверьте целостность резьбы - наличие зазубрин или следов коррозии - это сигнал к замене;
• При установке в тонкий металл (менее 5 мм) используйте усиленные шайбы для распределения нагрузки;
• Выбирайте стропы с минимальным диаметром 6 мм - меньшие будут слишком слабые, большие - не поместятся в проушину;
• Не забудьте после монтажа отметить каждую точку крепления - это важно при плановой проверке состояния системы;
• Артикул fo-00-rb от IEK легко найти в каталогах по запросу “Рым-болт М12” - он часто применяется в проектах с оборудованием серии FORMAT.
