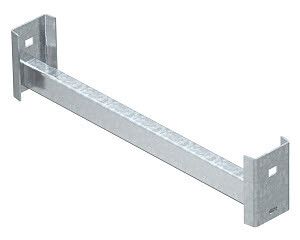

Перекладина С-образ. для кабельного лотка лестн. типа 554мм CK 40 60 FT OBO 6008267 Bettermann

Перекладина С-образная для кабельного лотка лестничного типа 554 мм, горячий цинк (CK 40 60 FT) от OBO BETTERMANN предназначена для сборки прочных и долговечных кабельных систем на вертикальных участках. Этот элемент обеспечивает надёжную фиксацию кабелей в лотках лестничного типа, особенно там, где требуется повышенная механическая устойчивость.

Назначение и область применения

Перекладина CK 40 60 FT используется в качестве поперечной опоры внутри кабельных лотков лестничного типа, чтобы предотвратить провисание кабелей и сохранить равномерный шаг между ступенями. Подходит для установки в вертикальных шахтах, технологических каналах, на производствах и в распределительных пунктах. Часто применяется совместно со стойками IS 8 и другими компонентами системы OBO Bettermann.

Технические характеристики

• Длина: 554 мм - оптимальна для стандартных интервалов между стойками лотка
• Форма: S-образная - обеспечивает жёсткую фиксацию и снижает риск деформации
• Материал: сталь оцинкованная - высокая прочность и коррозионная стойкость
• Толщина стенки: 2 мм - увеличенная толщина для нагрузок на изгиб и удар
• Покрытие: горячий цинк - защита от ржавчины даже при повреждении поверхности
• Тип ступени: трубчатый - совместим с профилем лотка, имеющим круглое сечение
• Обозначение модели: CK 40 60 FT - внутренний код производителя для точного подбора

Совместимость и монтаж

Перекладина CK 40 60 FT рассчитана на использование с лотками лестничного типа серии IS 8. Устанавливается перпендикулярно продольным балкам лотка и крепится болтовым соединением через предварительно просверленные отверстия. Для монтажа требуются стандартные крепёжные элементы M8 (не входят в комплект). Габариты позволяют легко вставлять перекладину в готовые рамы без подрезки. Не рекомендуется использовать с лотками других типов (например, плоскими или с прямоугольными ступенями).

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 (стандарт на кабельные лотки) и ISO 1461 (горячее цинкование). Материал сертифицирован на соответствие европейским нормам безопасности для электромонтажных систем. Горячее цинкование гарантирует безопасную работу в условиях повышенной влажности и агрессивной среды.

Преимущества

• Высокая жёсткость за счёт S-образной формы и толщины 2 мм - выдерживает значительные весовые нагрузки
• Цинковое покрытие защищает от коррозии в течение всего срока службы - до 25 лет в закрытых помещениях
• Удобство монтажа - не требует специальных инструментов, совместима с существующими системами OBO Bettermann
• Не требует обслуживания после установки - экономия времени и затрат на ремонт

Ограничения применения

Перекладина CK 40 60 FT не предназначена для наружной эксплуатации без дополнительной защиты - хотя цинк устойчив к влаге, длительное воздействие осадков и химически активных веществ может снизить срок службы. Также не следует применять её в местах с частыми вибрациями выше 10 Hz, так как возможна усталостная деформация. Нельзя использовать вместо основных несущих балок - только как поперечную опору.

Примеры использования

• Подвесные кабельные трассы в промышленных цехах с вертикальными шахтами
• Распределительные щитовые комнаты в зданиях с плотной кабельной сетью
• Лифтовые шахты и технические этажи, где важно минимизировать провисание силовых кабелей
• Аксессуары для модульных систем автоматизации на конвейерах

Практические советы

• При заказе проверьте, что ваш лоток имеет именно лестничную форму с трубчатыми ступенями - иначе перекладина не войдёт
• Шаг установки: рекомендовано 600–800 мм между соседними перекладинами для равномерного распределения нагрузки
• При необходимости удлинения используйте только оригинальные соединители OBO Bettermann - самодельные решения нарушают целостность системы
• Для работы в агрессивных средах (цеха с химическими испарениями) дополнительно проверьте совместимость с другими элементами системы
• Артикул 6008267 - единственный номер для заказа этой конкретной модели; другие артикулы могут отличаться по габаритам
