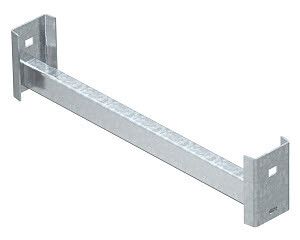

Перекладина С-образная для кабельного лотка лестничного типа 854 мм горячеоцинкованная - 6008291 OBO Bettermann CK 40 90 FT

Перекладина С-образная для кабельного лотка лестничного типа 854 мм от OBO BETTERMANN - элемент крепления для сборки прочных вертикальных кабельных систем. Артикул CK 40 90 FT предназначен для установки в лотках лестничного типа с шагом 40 мм, обеспечивая надёжную фиксацию кабелей на высоте.

Назначение и область применения

Перекладина С-образная используется для соединения боковых стенок кабельных лотков лестничного типа, формируя жёсткую раму. Применяется в вертикальных участках трасс, где требуется повышенная механическая устойчивость - например, в шахтах, технологических этажах, распределительных щитовых. Подходит для систем с шагом между перекладинами 40 мм, совместима со стойками IS 8.

Технические характеристики

• Длина: 854 мм
• Форма: S-образная (изогнутая)
• Материал: сталь
• Покрытие: горячий цинк - защищает от коррозии даже в агрессивной среде
• Обозначение производителя: CK 40 90 FT

Совместимость и монтаж

Перекладина CK 40 90 FT предназначена исключительно для лотков лестничного типа с интервалом между продольными профилями 40 мм. Устанавливается путём вставки в пазы боковых стенок лотка - самонарезающие элементы не требуют сверления. Совместима со стойками IS 8 от OBO BETTERMANN. Для монтажа используются стандартные болты M6 или заклёпки, соответствующие толщине стенок лотка.

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 для кабельных систем. Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C3–C4 по ISO 12944. Материал не содержит токсичных покрытий, безопасен при эксплуатации в помещениях с людьми.

Преимущества

• Высокая жёсткость благодаря изогнутой форме - предотвращает прогиб под нагрузкой
• Цинковое покрытие увеличивает срок службы до 25 лет в условиях повышенной влажности
• Не требует дополнительной обработки перед монтажом
• Удобна для быстрой сборки без специнструментов

Ограничения применения

• Не применяется в горизонтальных лотках - форма рассчитана только на вертикальную нагрузку
• Несовместима с лотками других шагов (например, 50 мм или 100 мм)
• Не рекомендовано использовать в зонах с постоянным воздействием открытого пламени или температурой выше +100 C

Примеры использования

• Подъём кабелей от силового щита на чердачный уровень
• Вертикальные трассы в многоэтажных офисах и больницах
• Лоточные системы на производствах с частыми мойками оборудования

Практические советы

• Проверьте шаг между боковыми профилями лотка - он должен точно составлять 40 мм, иначе перекладина не войдёт
• При использовании в сырых помещениях допускается комбинирование с герметиками на основе силикона для защиты мест соединений
• Не используйте перекладины CK 40 90 FT в качестве опоры для тяжёлых труб или оборудования - они служат только для фиксации кабелей
• Артикул CK 40 90 FT можно заказывать партиями - все элементы серийно изготовлены с одинаковой точностью, что ускоряет сборку
