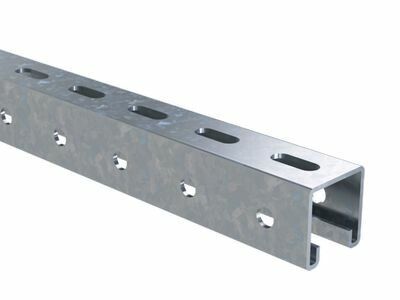

Профиль С-образный 41х41 L2400 толщ. 2.0мм ДКС BPV4124

С-образный профиль 41х41, длина 2400 мм, толщина 2,0 мм от DKC (ДКС) - металлический элемент для сборки несущих конструкций в электромонтаже и автоматизации. Артикул bpv4124 используется там, где нужна прочная, оцинкованная основа для крепления оборудования, лотков, светильников и кабельных трасс.

Назначение и область применения

С-образный профиль 41х41 применяется для создания жёстких несущих рам, подвесов и направляющих. Подходит для монтажа консолей ВВН-60, ВВН-70, BBD-21, BBP-21/41, фиксации светильников на шпильках, удержания кабельных лотков и организации осветительных трасс. Часто встречается в промышленных помещениях, цехах, распределительных пунктах и на объектах с высокой нагрузкой на конструкцию.

Технические характеристики

• Размеры: 41 × 41 мм
• Длина: 2400 мм
• Толщина стенки: 2,0 мм
• Материал: оцинкованная сталь
• Покрытие: оцинкование по методу Сендзимира - равномерный, долговечный слой цинка
• Ширина слота: 10,5 мм - позволяет использовать стандартные крепёжные элементы типа “бабочка” или болты с гайками
• Перфорация: с трёх сторон - обеспечивает гибкую фиксацию крепежа вдоль всей длины профиля
• Огнестойкость: да - соответствует требованиям пожарной безопасности для внутренних установок
• Цвет: серый - матовая поверхность без дополнительного окрашивания

Совместимость и монтаж

С-образный профиль совместим со всеми типовыми крепёжными системами DKC серии B5 Combitech. Для монтажа используются:

• Кронштейны и консоли с захватом по слоту шириной 10,5 мм
• Болты M8–M10 с гайками и шайбами - подходят для фиксации через перфорированные отверстия
• Подвесы на шпильках - профиль легко крепится к потолку или стене через предварительно установленные анкеры

Установка выполняется с помощью обычного инструмента: гаечных ключей, отвёрток, дрели. Перфорация позволяет регулировать положение креплений без сверления дополнительных отверстий.

Безопасность и стандарты

Произведён из стали, соответствующей ГОСТ 14918 и EN 10346. Оцинкование по методу Сендзимира гарантирует антикоррозийную стойкость в условиях повышенной влажности. Огнестойкость подтверждает возможность применения в зонах с нормируемыми требованиями к пожаробезопасности. Соответствует требованиям к электромонтажным конструкциям согласно ПУЭ и СП 31-110-2003.

Преимущества

• Высокая механическая прочность благодаря толщине 2 мм - выдерживает значительные статические и динамические нагрузки
• Оцинкование по Сендзимиру - более плотный и однородный слой цинка против обыкновенного горячего цинкования, увеличивает срок службы
• Трёхсторонняя перфорация - удобство монтажа с любой стороны, минимизация времени установки
• Готовые размеры - не требуют резки, что снижает трудозатраты и риск повреждения покрытия
• Совместимость с серией B5 Combitech - единая система компонентов от одного производителя

Ограничения применения

• Не предназначен для наружной эксплуатации - даже оцинкованная сталь не рассчитана на постоянное воздействие атмосферных осадков и УФ-лучей
• Не рекомендуется для использования в агрессивных средах (например, химических цехах, морских портах) - требуется специальное покрытие
• Запрещено применять как несущий элемент для тяжёлых технологических машин - только для крепления лёгких и средних устройств
• Длина 2400 мм - при необходимости длиннее участка потребуется стыковка с использованием соединителей

Примеры использования

• Подвес светильников в производственном цехе - профиль закреплён на шпильках к потолку, к нему крепятся световые приборы через консоли
• Кабеленесущая система в серверной комнате - несколько профилей собраны в решётку, на них установлены кабельные лотки
• Монтаж панелей управления - профили образуют раму, к которой крепятся корпуса аппаратов через болтовые соединения
• Обустройство конвейерной системы - служит направляющей для крепления приводов и датчиков

Практические советы

• При заказе нескольких профилей проверьте одинаковость толщины и точность перфорации - особенно важно при сборке единой конструкции
• Используйте пластиковые вставки в слотах, чтобы избежать повреждения изоляции проводов при затяжке крепежа
• Для вертикального монтажа рекомендуется шаг крепления не более 1,5 метра - это сохраняет жёсткость конструкции
• При стыковке двух профилей используйте специальные муфты DKC - так сохраняется целостность несущей способности
• Убедитесь, что посадочный диаметр крепёжных элементов соответствует ширине слота (10,5 мм) - иначе они будут люфтить
