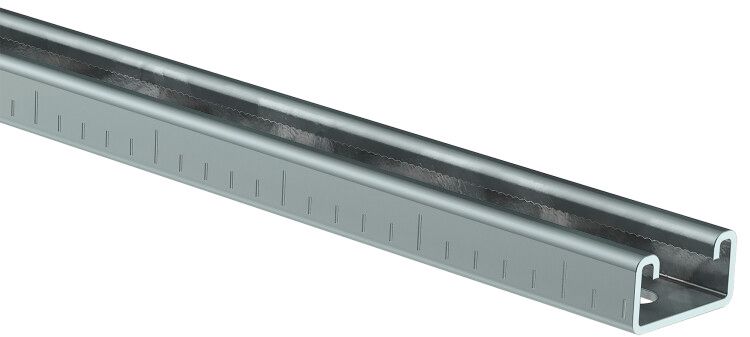

Профиль перфорированный STRUT 41х21х600-2.0 HDZ ИЭК CLP1S-41-21-06-20-M-HDZ IEK

Профиль перфорированный STRUT 41x21x600-2,0 мм горячеоцинкованный от IEK - это универсальный металлический элемент для сборки жёстких несущих конструкций в системах кабельной и трубопроводной инфраструктуры. Артикул clp1s-41-21-06-20-m-hdz соответствует серии CLP HDZ и предназначен для долговременной эксплуатации в промышленных условиях.

Назначение и область применения

Профиль STRUT 41x21x600-2,0 мм используется для создания несущих рам, стоек, кронштейнов и траверс в системах удержания кабелей, воздуховодов, труб и оборудования. Подходит для монтажа на потолках, стенах и в шахтах. Применяется в промышленных зданиях, АЭС, транспортных терминалах, объектах ЖКХ и энергетики. Благодаря перфорации и совместимости с крепёжными элементами, позволяет собирать модульные системы без сварки.

Технические характеристики

• Размеры: 41×21 мм (высота × ширина), длина 600 мм
• Толщина стенки: 2 мм
• Материал: сталь
• Покрытие: горячее цинкование - защищает от коррозии даже в агрессивной среде
• Перфорация: задняя сторона с прямоугольными отверстиями 12,5×27 мм; боковые грани - круглые отверстия Ø10,5 мм
• Ширина слота: 22 мм - обеспечивает свободную установку крепёжных элементов
• Тип соединения: винтовое (с использованием канальных гаек и болтов)
• Огнестойкость: да - материал не поддерживает горение
• Срок службы: до 20 лет при правильном монтаже и эксплуатации
• Соответствие: ГОСТ 14918-80

Совместимость и монтаж

Профиль STRUT 41x21x600-2,0 мм совместим с комплектующими серии CLP HDZ: канальными гайками, полнонарезными болтами, хомутами и кронштейнами. Монтаж осуществляется на потолочные поверхности с помощью анкеров, дюбелей или крепёжных планок. Перфорация позволяет фиксировать элементы в любом месте профиля без предварительного сверления. Насечки на внутренних полках препятствуют сдвигу крепёжных деталей при нагрузке. Для надёжности рекомендуется использовать болты с головкой под шестигранник и момент затяжки, соответствующий классу прочности M8–M10.

Безопасность и стандарты

Профиль соответствует требованиям ГОСТ 14918-80 и обладает огнестойкостью - не выделяет токсичных веществ при нагреве. Горячее цинкование повышает безопасность в помещениях с повышенной влажностью и риском коррозии. Сертификаты соответствия доступны у производителя IEK.

Преимущества

• Высокая несущая способность благодаря S-образному сечению и толщине 2 мм
• Универсальная перфорация - можно крепить оборудование в любой точке профиля
• Отсутствие необходимости в сварке - снижает время монтажа и стоимость работ
• Долговечность: защитное цинковое покрытие сохраняет целостность в течение 20 лет
• Легко комбинируется с другими элементами серии CLP HDZ

Ограничения применения

• Не предназначается для наружного монтажа без дополнительной защиты от механических воздействий
• Не следует использовать в контакте с агрессивными химическими средами (например, кислоты, щёлочи) - даже цинкование имеет предел устойчивости
• При монтаже на деревянные или гипсокартонные поверхности требуется усиление несущего основания
• Не подходит для частых демонтажей - многократная установка/снятие крепёжа может деформировать перфорацию

Примеры использования

• Подвеска силовых кабелей в распределительных камерах
• Крепление воздуховодов в промышленных вентиляционных системах
• Сборка опорных конструкций для трубопроводов в цехах
• Фиксация светильников и панелей управления на потолке
• Обустройство кабельных лотков в серверных и телекоммуникационных помещениях

Практические советы

• Выбирайте болты и гайки с учётом ширины слота (22 мм) - идеально подходят M8–M10
• При монтаже на потолок используйте анкерные болты с увеличенной глубиной захода - минимум 40 мм
• Не допускайте перегрузки: максимальная нагрузка зависит от шага крепления и типа подвески - проверьте расчеты по проекту
• При необходимости удлинения профиля - стыкуйте их с нахлёстом не менее 100 мм и фиксируйте двумя болтами
• Для удобства сборки заранее наметьте точки крепления по перфорации - это исключит лишнее сверление
