Сальник PG36 IP54 (1 шт) d отв. 46 мм / провод. 22-32 PROxima | plc-pg-36-1-r EKF

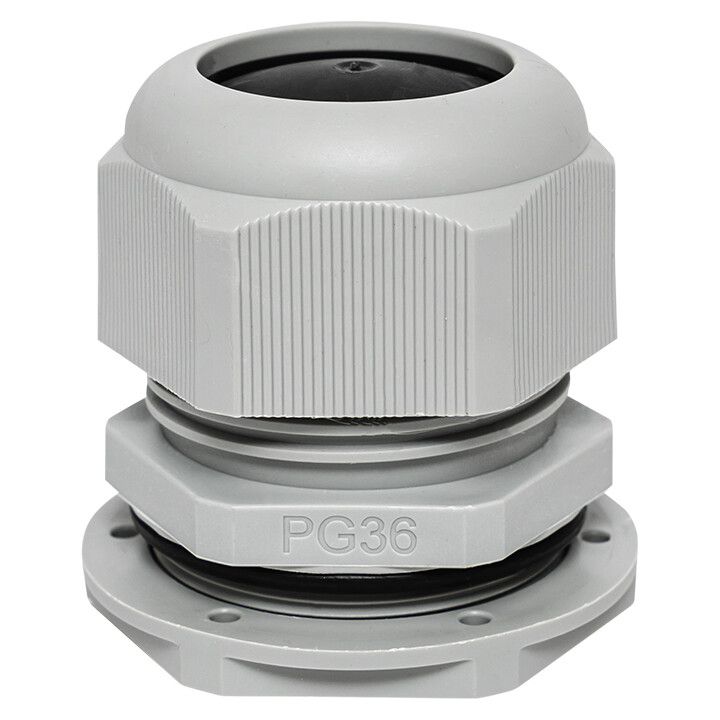

Сальник EKF PROxima plc-pg-36-1-r предназначен для герметичного прохода кабелей через стенки корпусов оборудования. Он обеспечивает надежную фиксацию и защиту от пыли и брызг воды, сохраняя степень защиты IP54. Подходит для установки в распределительных щитах, станках и других устройствах с отверстием 46 мм.

Назначение и область применения

Сальник EKF PROxima plc-pg-36-1-r используется для герметизации мест входа кабелей в электрооборудование. Его основная задача - предотвращать попадание пыли и влаги внутрь корпуса, одновременно надежно фиксируя кабель. Применяется в промышленной автоматике, на производстве, в системах управления, где важна долговечность и защита от внешних воздействий.

Технические характеристики

• Тип: сальник с резьбой PG36
• Степень защиты: IP54 - защищает от пыли (не полностью, но в достаточной степени для большинства условий) и от брызг воды со всех направлений
• Диаметр отверстия в корпусе: 46 мм
• Диапазон диаметров кабелей: 22–32 мм - подходит для многожильных и одножильных силовых и сигнальных кабелей
• Материал: полиамид PA - прочный, устойчивый к механическим нагрузкам и химическим веществам
• Температурный режим работы: от –40 C до +80 C - работает в холодных и жарких условиях
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба
• Уплотнение: эластичное кольцо - обеспечивает плотное прилегание к кабелю любого диаметра в заданном диапазоне
• Цвет: серый (7035)
• Покрытие: необработанное - поверхность матовая, без лака или краски
• Галогены: отсутствуют - соответствует экологическим требованиям RoHS

Совместимость и монтаж

Сальник EKF PROxima plc-pg-36-1-r устанавливается в подготовленное отверстие диаметром 46 мм. Резьба PG36 совместима с корпусами, имеющими стандартизованные резьбовые вставки этого типа. Для монтажа:

• Заготовьте отверстие точно 46 мм - меньшее не позволит вставить сальник, большее - нарушит герметичность
• Вставьте сальник в отверстие до упора
• Затяните контргайку рукой, затем подтяните ключом - не перетягивайте, чтобы не повредить уплотнение
• Протяните кабель через центральное отверстие - он должен свободно проходить, но не болтаться

Работает с кабелями с наружным диаметром 22–32 мм. Кабели меньше 22 мм требуют дополнительной фиксации (например, термоусадки), иначе уплотнение не будет работать эффективно.

Безопасность и стандарты

Сальник соответствует требованиям безопасности для промышленного оборудования. Отсутствие галогенов делает его безопасным при возможном возгорании - не выделяет токсичных паров. Материал полиамид PA устойчив к старению и не содержит опасных добавок. Соответствует международному стандарту IEC 60509 для сальников.

Преимущества

• Высокая механическая прочность материала - выдерживает вибрацию и ударные нагрузки
• Широкий температурный диапазон - можно использовать в холодильных камерах и на открытых площадках
• Эластичное уплотнение адаптируется к кабелям разного диаметра внутри заявленного диапазона
• Простота монтажа - не требует специальных инструментов
• Устойчивость к маслам, смазкам и некоторым химикатам - подходит для заводских условий

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не гарантирует защиту от струй под давлением или длительного контакта с жидкостью
• Не рекомендуется для кабелей менее 22 мм - уплотнение не сработает должным образом
• Не подходит для высокочастотных сигналов, требующих экранного заземления - сам сальник не является элементом ЭМС
• Не следует использовать в средах с агрессивными растворителями (например, ацетон, бензол) - материал может размягчиться

Примеры использования

• Подключение кабелей питания к частотным преобразователям в цехах
• Ввод сигнальных кабелей в пульты управления станков
• Фиксация кабелей в распределительных щитах на объектах ЖКХ и энергетики
• Защита входов в корпуса датчиков и исполнительных механизмов

Практические советы

• Перед установкой проверьте реальный диаметр кабеля - измерьте его в нескольких точках, особенно если он оплетённый или имеет оболочку повышенной толщины
• Если кабель слишком тонкий (ближе к 22 мм), используйте термоусадку вокруг него перед введением в сальник - это повысит герметичность
• Не затягивайте контргайку с усилием больше 1,5 Нм - это может деформировать уплотнение
• При замене старого сальника всегда проверяйте состояние резьбы в корпусе - она должна быть целой и чистой
• Сальник EKF PROxima plc-pg-36-1-r рассчитан на одну установку - после демонтажа уплотнение теряет эластичность, лучше заменить его новым
