Сальник из 2 частей IP30 ш=300мм г=400мм SchE 08493 APC

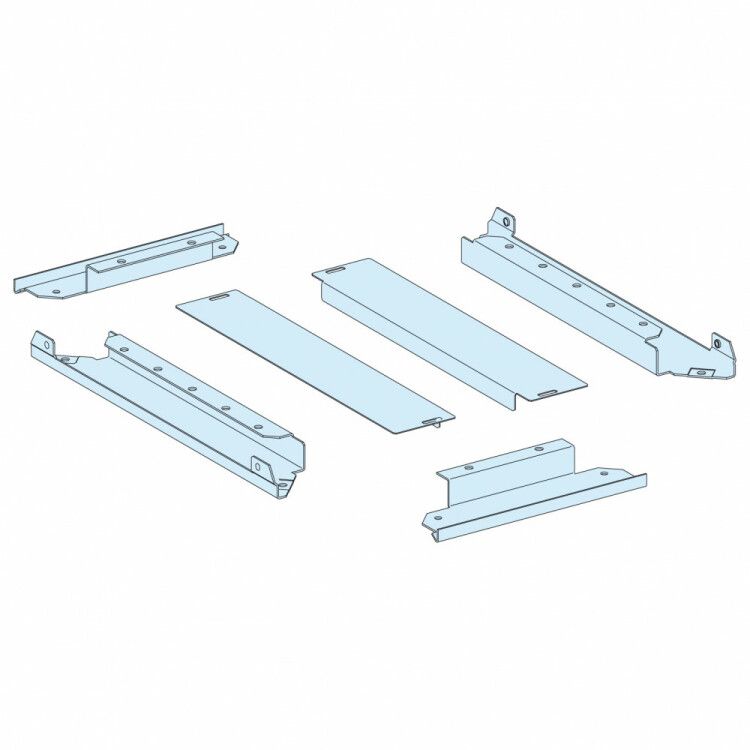

Сальниковая панель из 2 частей IP30, ширина 300 мм, глубина 400 мм от Schneider Electric (артикул 08493, серия Prisma P) - это элемент для герметизации проходов кабелей в корпусах распределительных устройств. Она используется для закрытия свободных отверстий в передней крышке, предотвращая попадание пыли и посторонних предметов внутрь щита.

Назначение и область применения

Сальниковая панель из 2 частей IP30 применяется в составе низковольтных комплектных устройств Prisma P для герметизации мест прокладки кабелей. Подходит для установки в щитах, где требуется защита от пыли, но не требуется герметизация от воды. Часто используется в промышленных распределительных щитах, автоматических системах управления, на конвейерах и в цехах с высокой запылённостью.

Технические характеристики

• Степень защиты: IP30 - защита от твёрдых частиц крупнее 2,5 мм (например, проволока, инструмент), но не от воды;
• Размеры: ширина 300 мм, глубина 400 мм - соответствует габаритам стандартных панелей Prisma P;
• Материал: сталь оцинкованная - устойчив к коррозии, долговечен в условиях повышенной влажности;
• Покрытие: порошковое - прочное, равномерное, не выгорает на свету;
• Цвет: бежевый - совпадает с цветовой гаммой корпусов серии Prisma P;
• Тип: заглушка глухая - не имеет отверстий для кабелей, служит для закрытия пустых участков;
• Исполнение: двухчастное - состоит из двух секций, что позволяет легко монтировать и демонтировать при необходимости.

Совместимость и монтаж

Сальниковая панель совместима исключительно с корпусами серии Prisma P. Устанавливается на переднюю крышку щита вместо съёмного фланца. Крепление осуществляется через стандартные точки крепления корпуса - болты или защёлки, предусмотренные конструкцией Prisma P. Для монтажа не требуются дополнительные инструменты, кроме отвёртки. Перед установкой убедитесь, что панель полностью перекрывает нужный участок, чтобы не оставались открытые зоны.

Безопасность и стандарты

Соответствует требованиям IEC 61439 для низковольтных распределительных устройств. Применяется в соответствии с нормами безопасности для электроустановок до 1000 В переменного тока. Не предназначен для использования во взрывоопасных средах.

Преимущества

• Унифицированная конструкция - идеально сочетается с другими элементами серии Prisma P;
• Высокая механическая прочность благодаря оцинкованной стали и порошковому покрытию;
• Легкий монтаж и замена - две части позволяют работать с частью панели без снятия всей крышки;
• Эстетичный внешний вид - цвет и фактура соответствуют стандартному оформлению щитов Schneider Electric.

Ограничения применения

• Не подходит для условий с воздействием воды, брызг или влаги - степень защиты IP30 не обеспечивает гидроизоляцию;
• Не используется для пропуска кабелей - для этого нужны сальниковые вставки или кабельные вводы;
• Совместима только с корпусами Prisma P; не подходит для других серий или брендов;
• Не рекомендовано применение вне помещений без дополнительной защиты от осадков.

Примеры использования

• Закрытие пустых отверстий в верхней части щита после прокладки основных силовых кабелей;
• Формирование целостной лицевой панели в щите управления технологическим оборудованием;
• Использование в распределительных пунктах на заводах, где важна чистота внутри корпуса и доступ к кабелям ограничен.

Практические советы

• Перед заказом проверьте, что размеры панели (300×400 мм) точно соответствуют вашему корпусу - даже небольшие отклонения могут помешать установке;
• Если вам нужно пропустить кабели - используйте специальные сальниковые вставки, а не эту панель;
• При сборке щита учитывайте расположение всех кабельных входов заранее - лучше сразу определить, какие участки потребуют закрытия этой панелью;
• При хранении берегите от деформаций - оцинкованная сталь прочная, но при сильном давлении может согнуться.
