Самонарезающие винты CBL Z 5,5 x 16 | 034746 Legrand

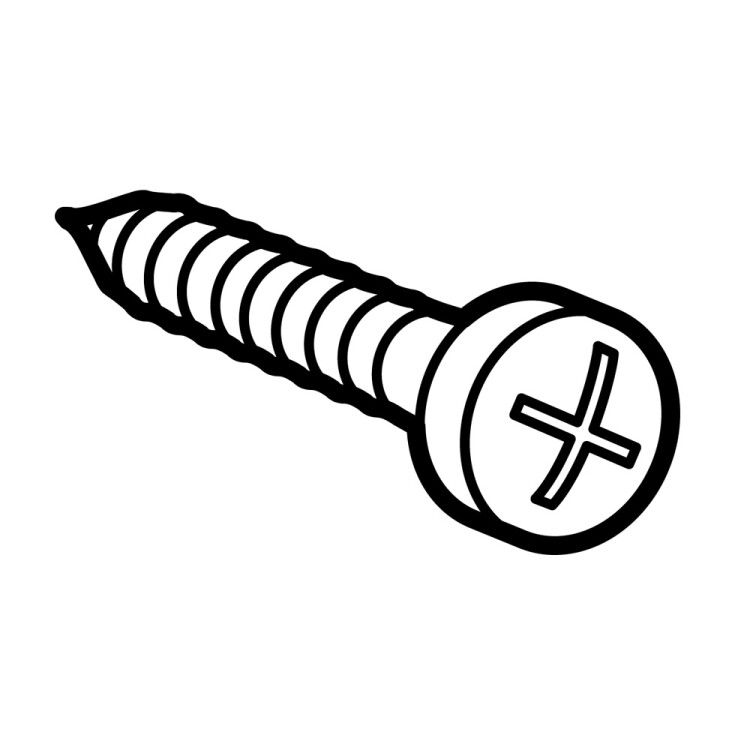

Самонарезающийся винт 5,5 x 16 от Legrand Euro - крепёжный элемент для быстрого соединения тонколистового металла, пластика и других материалов без предварительного сверления отверстий. Артикулы 034746 и 34746 подходят для сборки распределительных щитов, корпусов оборудования и монтажа на DIN-рейках.

Назначение и область применения

Самонарезающийся винт 5,5 x 16 предназначен для фиксации деталей из мягких металлов (например, стали толщиной до 1,5 мм), пластиков и композитов. Часто используется в электротехнике: для крепления клеммных колодок, модульных устройств, корпусов автоматических выключателей и других элементов внутри щитов. Подходит для монтажа на стенды, панели и DIN-рейки.

Технические характеристики

• Размер резьбы: М5,5 - диаметр резьбовой части составляет 5,5 мм, что обеспечивает прочное зацепление в материале;
• Длина: 16 мм - оптимальна для тонкостенных конструкций, не перегружает материал;
• Материал: углеродистая сталь - высокая механическая прочность, устойчивость к деформациям;
• Покрытие: гальваническое цинкование - защищает от коррозии, сохраняет внешний вид при эксплуатации в помещениях;
• Шлиц: крестовой Phillips (PH) - совместим с обычными крестовыми отвёртками, удобен для ручной и механизированной установки;
• Форма головки: плоская круглая - позволяет плотно прилегать к поверхности, снижает риск повреждения обшивки.

Совместимость и монтаж

Самонарезающийся винт 5,5 x 16 не требует предварительного сверления, но рекомендуется использовать направляющее отверстие диаметром 3–3,5 мм при работе с твёрдыми пластиками или многослойными материалами. Головка винта имеет небольшую посадочную площадь - важно не перетянуть, чтобы не продавить поверхность. Для точного монтажа используйте отвёртки с регулируемым моментом. Установка возможна вручную или с помощью пневматического/электроинструмента с насадкой PH1 или PH2.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости, характерным для электротехнического крепежа. Гальваническое покрытие соответствует классу защиты C2 по ISO 9223 - подходит для внутренних помещений с нормальной влажностью. Не предназначено для открытых участков или агрессивных сред.

Преимущества

• Экономит время - не нуждается в предварительном сверлении;
• Удобная форма головки обеспечивает надёжное схватывание отвёрткой даже при ограниченном доступе;
• Цинковое покрытие увеличивает срок службы в условиях сухих и умеренно влажных помещений;
• Стандартный метрический размер легко заменяем - совместим с большинством аналогичных изделий.

Ограничения применения

• Не применяется для толстых металлических листов (>2 мм) - может сломаться или не образовать достаточной резьбы;
• Не подходит для постоянного контакта с водой, химическими веществами или солями - покрытие не рассчитано на агрессивные условия;
• Не рекомендован для многократного демонтажа - резьба в материале изнашивается после 3–5 циклов;
• Не следует использовать в качестве конструкционного крепежа для несущих элементов - только для фиксации легких компонентов.

Примеры использования

• Крепление модулей автоматических выключателей в распределительных щитах Legrand;
• Фиксация DIN-реек к металлическому основанию;
• Установка клеммных блоков, реле и индикационных элементов на панелях управления;
• Сборка корпусов электрооборудования из тонкого листового металла.

Практические советы

• Перед установкой проверьте толщину материала - он должен быть не более 1,5 мм для гарантированного формирования резьбы;
• При использовании в пластике - начните с малого усилия, чтобы не треснул материал;
• Для массового монтажа выбирайте отвёртку с ограничителем момента - это предотвратит перекос и поломку винта;
• Артикулы 034746 и 34746 взаимозаменяемы - различаются только номером в системе складского учёта, но идентичны по параметрам.
