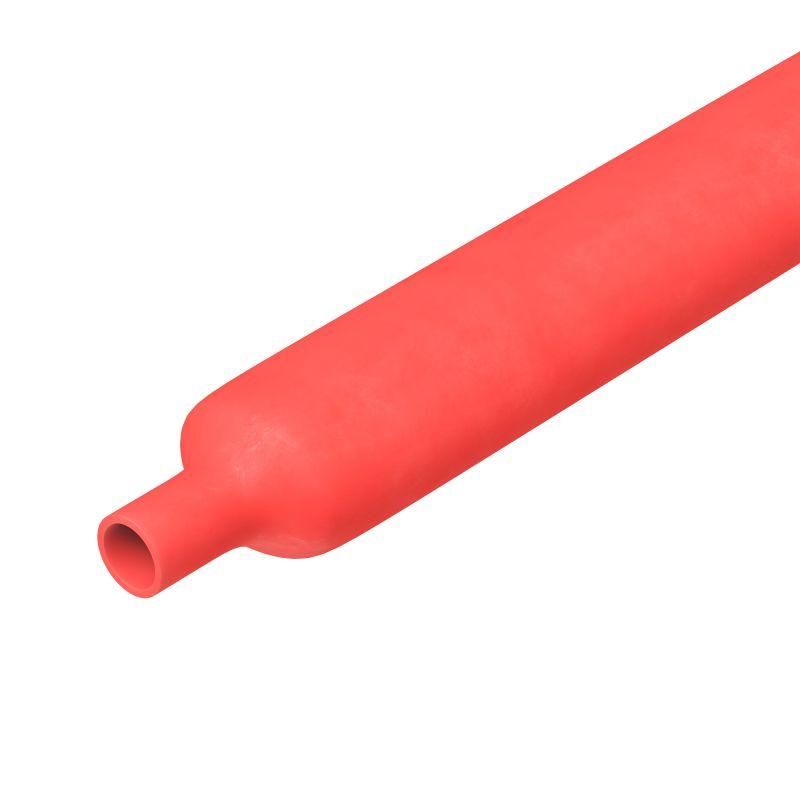

Самозатухающая термоусаживаемая трубка 12/4 мм красный 3:1 (25м.) | TN3PC301120R DKC ДКС

Термоусаживаемая трубка самозатухающая 12/4 мм красный 3:1 от DKC (ДКС), артикул tn3pc301120r, используется для изоляции и защиты проводов, соединений и кабельных ответвлений. Её основная задача - обеспечить надёжную электрическую изоляцию, повысить механическую прочность и предотвратить распространение пламени. Подходит для сложных условий эксплуатации в транспорте, промышленности и электронике.

Назначение и область применения

Термоусаживаемая трубка самозатухающая 12/4 мм красный 3:1 применяется для:

• изоляции мест соединений проводов и кабелей;
• защиты от внешних воздействий - влаги, пыли, химических сред;
• маркировки цепей по цвету (красный - для фазы, сигнализации, полярности);
• усиления механической прочности в зонах перегиба или трения;
• предотвращения распространения огня благодаря самозатухающим свойствам материала.

Области применения: электромонтаж, автомобильная и железнодорожная промышленность, авиация, судостроение, электроника, приборостроение, медицинское оборудование, системы управления и космические технологии.

Технические характеристики

• Диаметр до усадки: 12 мм - позволяет легко одеть на крупные соединения, клеммы или пучки проводов;
• Диаметр после усадки: 4 мм - плотно облегает поверхность, обеспечивая герметичность и фиксацию;
• Коэффициент усадки: 3:1 - равномерное сужение при нагреве без деформаций;
• Материал: полиолефин (PEX) - термопластичный материал с высокой химической стойкостью и долговечностью;
• Толщина стенки после усадки: 0.75 мм - оптимальная для баланса между прочностью и гибкостью;
• Рабочая температура: от -55 C до +135 C - выдерживает экстремальные условия, включая холодные регионы и нагретые компоненты;
• Исполнение: тонкостенная - снижает объём, сохраняет эластичность, удобна для плотного монтажа;
• Цвет: красный - стандартизированная маркировка для фазных проводов и аварийных цепей;
• Горючесть: класс ПВ-2 - не поддерживает горение, само затухает при удалении источника огня;
• Соответствие UL: да - соответствует американскому стандарту безопасности для электроизоляционных материалов.

Совместимость и монтаж

Трубка совместима с любыми медными и алюминиевыми проводами, кабелями и разъёмами, имеющими диаметр до 12 мм до усадки. Для установки требуется тепловая пушка или фен с регулируемой температурой (не выше 180 C). Нагрев следует начинать с одного конца, двигаясь равномерно к другому - так избежать образования воздушных пузырей и неравномерной усадки. После усадки трубка плотно фиксируется, не требует клея или дополнительной фиксации.

Не рекомендуется использовать на поверхностях с острыми краями без предварительной защиты - возможны повреждения стенки. Учитывайте посадочный диаметр: перед монтажом проверьте, что суммарный диаметр жил и изоляции не превышает 12 мм.

Безопасность и стандарты

Термоусаживаемая трубка самозатухающая 12/4 мм красный 3:1 сертифицирована по стандарту UL, что гарантирует соответствие требованиям безопасности в США и многих других странах. Материал имеет класс горючести ПВ-2 - при возгорании не поддерживает пламя и самостоятельно гаснет. Это делает её безопасным решением для закрытых помещений, транспорта и систем с повышенными требованиями к пожарной защите.

Преимущества

• Высокая степень усадки (3:1) - позволяет работать с разноразмерными кабелями одной трубкой;
• Устойчивость к широкому диапазону температур - работает даже в условиях сильного холода или перегрева;
• Эластичность и гибкость - не растрескивается при изгибе после усадки;
• Защита от коррозии и влаги - особенно важно в агрессивных средах (например, в автомобилях или на судах);
• Яркий красный цвет - упрощает визуальную диагностику и обслуживание;
• Самозатухание - снижает риск возникновения пожара в случае пробоя или перегрузки.

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем - допускается лишь временное воздействие при нормальной работе;
• Не рекомендуется применять на участках с частыми механическими нагрузками (вибрация, трение) без дополнительной защиты;
• Не подходит для изоляции высоковольтных линий свыше 1 кВ - для этого нужны специализированные материалы;
• При температуре выше 135 C возможно размягчение и потеря формы - не использовать рядом с мощными нагревательными элементами без теплоизоляции;
• Не является герметичной муфтой - для герметизации соединений в сырых условиях требуется дополнительно использовать термоусаживающуюся трубку с клеевым слоем.

Примеры использования

• Изоляция клемм в бортовой сети автомобиля - защита от вибраций и окисления;
• Маркировка фазных проводов в распределительном щите - быстрая идентификация;
• Закрытие спайных соединений в печатных платах - предотвращение замыканий;
• Защита кабелей в вагонах метро - устойчивость к перепадам температур и влажности;
• Фиксация проводов в медицинских аппаратах - соблюдение требований к чистоте и безопасности.

Практические советы

• Перед монтажом протяните трубку через весь кабель - проще сделать это до соединения жил;
• Используйте термофен с контролируемой температурой - слишком высокая температура может прожечь материал;
• Для длинных участков лучше использовать несколько коротких отрезков, чем одну длинную - так легче добиться равномерной усадки;
• Красный цвет хорошо заметен, поэтому используйте его для активных цепей, чтобы отличать их от нулевых или заземляющих;
• Храните трубку в сухом месте, избегая прямого UV-излучения - длительное воздействие света может изменить цвет и эластичность.
