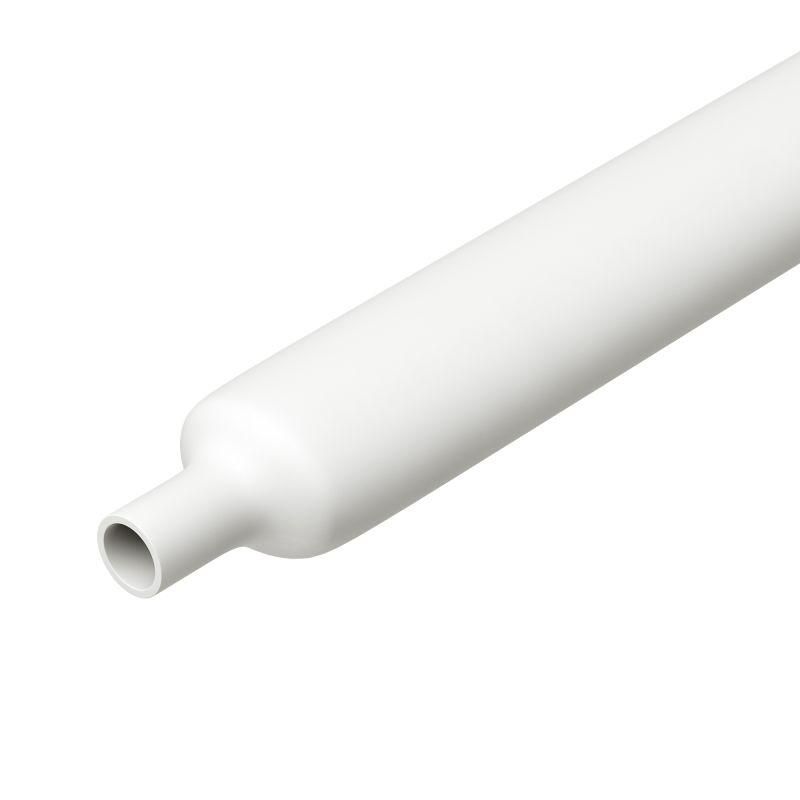

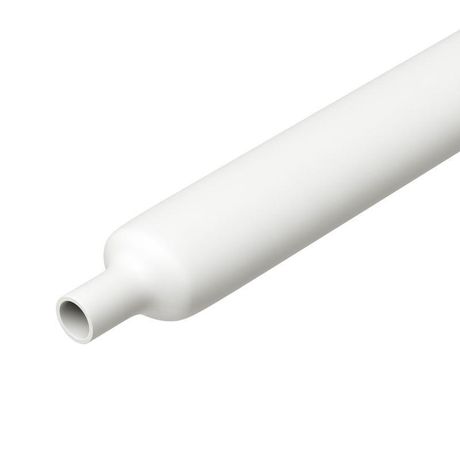

Самозатухающая термоусаживаемая трубка 1,6/0,8 мм белый | TN2PC20116V0W DKC ДКС

Термоусаживаемая трубка самозатухающая 1,6/0,8 мм белый от DKC (ДКС), артикул tn2pc20116v0w, используется для изоляции и защиты тонких проводов и мест соединений в условиях повышенных требований к безопасности и компактности.

Назначение и область применения

Трубка применяется для электрической изоляции, повышения механической прочности и защиты от внешних воздействий в местах соединений проводов. Подходит там, где важны малые габариты и самозатухание материала при возгорании. Часто используется в электронике, приборостроении, автомобильной и авиационной промышленности, а также в медицинских устройствах и системах железнодорожного транспорта.

Технические характеристики

• Диаметр до усадки: 1,6 мм
• Диаметр после усадки: 0,8 мм
• Коэффициент усадки: 2:1 - материал равномерно сжимается вдвое при нагреве
• Материал: полиолефин (PEX) - сочетает гибкость, термостойкость и химическую стойкость
• Толщина стенки после усадки: 0,41 мм - обеспечивает минимальную нагрузку на проводник
• Рабочая температура: от -55 C до +135 C - выдерживает экстремальные условия
• Исполнение: тонкостенная - оптимальна для плотных сборок и микросхем
• Цвет: белый - удобен для визуальной маркировки и контроля
• Класс горючести: ПВ-2 - самозатухающий, не поддерживает горение

Совместимость и монтаж

Термоусаживаемая трубка 1,6/0,8 мм белый совместима с медными и многожильными проводами диаметром до 1,6 мм до усадки. Для установки требуется тепловая пушка или фен с регулируемой температурой - нагрев до 120–130 C вызывает равномерную усадку. Учитывайте посадочный диаметр 0,8 мм после усадки - трубка должна свободно надеваться на место соединения до нагрева. Продукт поставляется нарезкой по 1 мм, что позволяет точно отмерить нужную длину без лишнего расхода.

Безопасность и стандарты

Материал соответствует классу горючести ПВ-2 - при контакте с источником пламени не распространяет огонь и самостоятельно затухает. Это делает продукт безопасным для применения в закрытых пространствах, таких как бортовые системы транспорта и медицинское оборудование. Соответствие требованиям к самозатуханию важно для сертификации устройств в авиа-, авто- и судостроении.

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание даже к сложным формам соединений
• Тонкая стенка (0,41 мм) минимизирует увеличение диаметра сборки - идеально для компактных плат
• Гибкость материала сохраняется после усадки - не трескается при изгибе
• Стойкость к широкому диапазону температур - работает в холодных и жарких средах
• Белый цвет позволяет легко отличать участки изоляции и использовать для цветовой маркировки

Ограничения применения

Не рекомендуется применять для проводов с диаметром более 1,6 мм - трубка не сможет надеться до усадки. Также не подходит для постоянного контакта с острыми краями металлических деталей - тонкая стенка может повредиться. Температура выше 135 C снижает долговечность материала. Не предназначен для наружной эксплуатации под прямыми солнечными лучами - полиолефин со временем стареет под УФ-излучением.

Примеры использования

• Изоляция точечных соединений в печатных платах смартфонов и медицинской аппаратуры
• Защита проводов в бортовых системах автопрома - например, датчиков ABS или Airbag
• Уплотнение и изоляция выводов трансформаторов в импульсных блоках питания
• Маркировка цепей в слаботочных системах железной дороги
• Обмотка шлейфов в космических аппаратах, где важны вес и надежность

Практические советы

• Перед усадкой проверьте, чтобы провод и место соединения помещались внутри трубки с запасом - диаметр 1,6 мм должен быть больше суммарного диаметра изолируемого элемента
• Нагревайте равномерно, начиная с одного конца - так предотвращаются пузыри и перегрев
• Не используйте открытый огонь - только контролируемый тепловой поток
• Храните в сухом месте, избегая длительного воздействия света - срок службы продлевается при правильном хранении
• Для массового монтажа можно заказывать трубку на метраж - нарезка по 1 мм позволяет экономить материал
