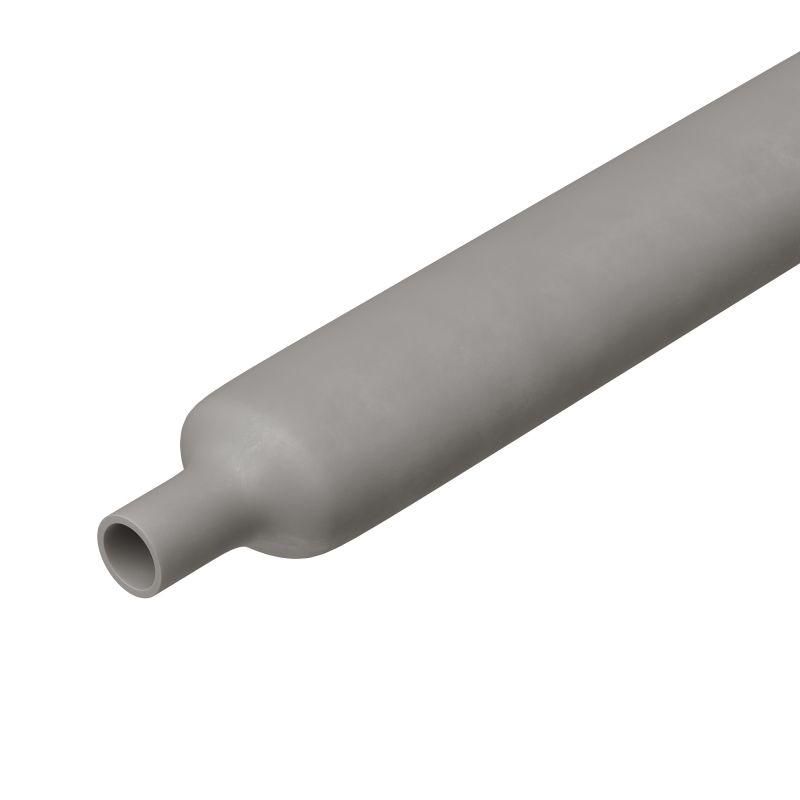

Трубка термоусаживаемая Quadro 19.1/9.5 мм 2:1 самозатухающая DKC (ДКС) TN2PC201191V0GR

Термоусаживаемая трубка самозатухающая 19,1/9,5 мм серая от DKC (ДКС), артикул tn2pc201191v0gr, используется для изоляции и защиты проводов и соединений в условиях повышенных требований к безопасности и надёжности. Её самозатухающий материал и компактная усадка делают её подходящей для сложных электромонтажных задач в транспорте, промышленности и точной электронике.

Назначение и область применения

Термоусаживаемая трубка самозатухающая 19,1/9,5 мм серая применяется для:

• Электрической изоляции проводов и кабелей;
• Защиты мест соединений от влаги, пыли и механических повреждений;
• Улучшения механической прочности изоляционного узла;
• Маркировки кабельных цепей по цвету;
• Защиты от коррозии металлических элементов в зонах контакта.

Подходит для использования в электромонтаже, автомобильной и железнодорожной промышленности, авиастроении, судостроении, медицинском оборудовании, системах управления и электронике.

Технические характеристики

• Наружный диаметр до усадки: 19,1 мм - позволяет легко надеть на крупные соединения или кабели.
• Внутренний диаметр после усадки: 9,5 мм - обеспечивает плотную посадку на проводах диаметром до 8–9 мм.
• Коэффициент усадки: 2:1 - при нагреве трубка сокращается вдвое по диаметру, сохраняя длину.
• Материал: Полиолефин (PEX) - термопластичный, эластичный, устойчив к химическим воздействиям.
• Толщина стенки после усадки: 0,76 мм - достаточна для защиты, но не создаёт лишнего объёма.
• Рабочая температура: от -55 C до +135 C - выдерживает экстремальные условия, включая холодные регионы и перегрев в аппаратуре.
• Цвет: Серый - универсальный, не бросается в глаза, удобен для маскировки в панелях и корпусах.
• Горючесть: Самозатухающая (класс ПВ-2) - не поддерживает горение, прекращает пламя при удалении источника огня.
• Исполнение: Тонкостенная - минимизирует занимаемое пространство, идеальна для плотных сборок.

Совместимость и монтаж

Трубка совместима с любыми проводами и кабелями, диаметр которых после усадки помещается внутрь 9,5 мм. Для установки:

• Наденьте трубку на провод до места соединения;
• Запаяйте или заизолируйте соединение;
• Передвиньте трубку на участок, нуждающийся в защите;
• Нагрейте равномерно феном (температура 120–140 C) - начнёт усыхаться, плотно облегая поверхность.

Не используйте открытый огонь - возможен оплавление материала. Учитывайте посадочный диаметр: если провод после изоляции больше 9 мм, трубка не сможет плотно обжать его.

Безопасность и стандарты

Термоусаживаемая трубка самозатухающая 19,1/9,5 мм серая соответствует классу горючести ПВ-2, что гарантирует самозатухание при возгорании. Материал не содержит галогенов, не выделяет токсичных паров при нагреве. Соответствует требованиям к применению в закрытых и труднодоступных средах - например, в кабельных трассах, шкафах управления, бортовых сетях транспорта.

Преимущества

• Высокая гибкость - легко адаптируется к изгибам проводов и сложным формам соединений.
• Стойкость к широкому диапазону температур - работает в суровых климатических условиях.
• Плотная усадка - исключает люфт и попадание влаги в место соединения.
• Самозатухание - снижает риск распространения огня в случае аварийного перегрева.
• Тонкая стенка - экономит пространство в плотных панелях и корпусах.

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем или высокими температурами выше 135 C - материал деформируется.
• Не рекомендуется использовать в условиях длительного воздействия растворителей, кислот или щелочей - возможна деградация полиолефина.
• Не заменяет основную изоляцию кабеля - служит лишь дополнительной защитой.
• При использовании на проводах с большим внешним диаметром (>9,5 мм после изоляции) не обеспечит герметичности.

Примеры использования

• Изоляция клемм в бортовой сети автомобиля или тепловоза;
• Защита пайки на печатных платах в авиационной аппаратуре;
• Маркировка силовых кабелей в распределительном щите;
• Обработка соединений в медицинских устройствах, где важна чистота и безопасность;
• Фиксация и изоляция жил в кабеле управления роботизированных систем.

Практические советы

• Выбирайте длину трубки с запасом - она немного укорачивается при усадке, хотя не сжимается по длине.
• При работе в ограниченном пространстве используйте термофен с контролируемой температурой - перегрев вызывает прожиг или пузыри.
• Для многожильных проводов проверяйте суммарный диаметр изолированной части - он должен быть меньше 9,5 мм после усадки.
• Трубка поставляется нарезкой по 1 мм - можно отмерить нужную длину и отрезать обычными ножницами.
• Храните в сухом месте, избегая прямого UV-излучения - долгосрочное воздействие света может изменить цвет и эластичность.
