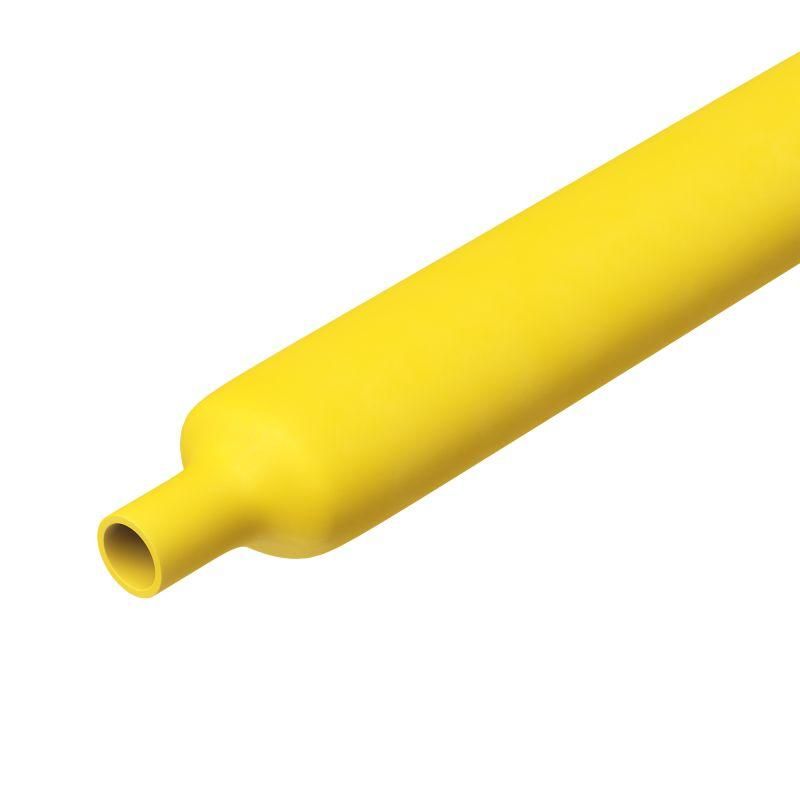

Самозатухающая термоусаживаемая трубка 3,2/1,6 мм желтый | TN2PC20132V0Y DKC ДКС

Термоусаживаемая трубка самозатухающая 3,2/1,6 мм желтый от DKC (ДКС), артикул tn2pc20132v0y, используется для изоляции и защиты тонких проводов и мест соединений. Её малые размеры и самозатухающий материал делают её подходящей для точечного монтажа в чувствительных устройствах.

Назначение и область применения

Термоусаживаемая трубка самозатухающая 3,2/1,6 мм желтый применяется для:

• Электрической изоляции одножильных и многожильных проводов;
• Защиты мест спайки, пайки или опрессовки от внешних воздействий;
• Маркировки цепей по цвету - жёлтый цвет удобен для визуального различения;
• Усиления механической прочности в зонах перегиба или трения;
• Защиты от влаги, пыли и коррозии в условиях повышенной влажности.

Подходит для использования в электронике, автомобильной и авиационной промышленности, железнодорожном транспорте, медицинском оборудовании, приборостроении и других областях, где важны компактность и надёжность изоляции.

Технические характеристики

• Диаметр до усадки: 3,2 мм - позволяет легко надеть на провод или соединение;
• Диаметр после усадки: 1,6 мм - плотно облегает поверхность без просветов;
• Коэффициент усадки: 2:1 - равномерная усадка при нагреве;
• Материал: полиолефин (PEX) - термопластичный, эластичный, устойчив к химическим средам;
• Толщина стенки после усадки: 0,51 мм - обеспечивает достаточную изоляцию без увеличения габаритов;
• Рабочая температура: от -55 C до +135 C - выдерживает экстремальные условия;
• Цвет: жёлтый - контрастный, хорошо виден при визуальном осмотре;
• Исполнение: тонкостенная - минимизирует объём, идеально для плотной компоновки;
• Горючесть: класс ПВ-2 - самозатухающая, не поддерживает горение.

Совместимость и монтаж

Термоусаживаемая трубка самозатухающая 3,2/1,6 мм желтый совместима с проводами и кабелями с наружным диаметром до 1,4–1,5 мм. Перед установкой необходимо:

• Очистить поверхность от грязи и окислов;
• Надеть трубку на провод до места соединения;
• Выполнить соединение (пайка, опрессовка);
• Переместить трубку на место изоляции;
• Равномерно прогреть феном до полной усадки - не допускать перегрева.

Не рекомендуется использовать с проводами толще 1,8 мм - трубка не сможет плотно обжать поверхность.

Безопасность и стандарты

Трубка соответствует требованиям к самозатухающим материалам класса ПВ-2. Применяется в системах, где требуется предотвращение распространения пламени. Соответствует международным нормам для электронных устройств, включая IEC 60695 и UL 224 (по аналогии материалов).

Преимущества

• Высокая степень усадки (2:1) гарантирует герметичное прилегание даже к неровным поверхностям;
• Самозатухающий материал снижает риск возгорания в случае перегрузки;
• Тонкая стенка сохраняет компактность сборки - важно в микросхемах и платах;
• Широкий температурный диапазон - работает в холодных и жарких условиях;
• Жёлтый цвет упрощает идентификацию цепей и диагностику.

Ограничения применения

• Не предназначен для постоянного контакта с открытым огнем или высокими температурами выше 135 C;
• Не следует применять в местах с частыми механическими нагрузками - например, в движущихся кабельных трассах без дополнительной защиты;
• Не подходит для изоляции силовых кабелей с большим током - недостаточная толщина для тепловой стабильности;
• При неправильном нагреве возможна неравномерная усадка - требует контрольного применения фена.

Примеры использования

• Изоляция паяных соединений на печатных платах в телефонной аппаратуре;
• Маркировка сигнальных проводов в бортовых системах автобусов;
• Защита тонких проводов в медицинских датчиках и диагностических приборах;
• Изолирование клемм в контроллерах ЖД транспорта;
• Формирование цветового кодирования в распределительных щитках с ограниченным пространством.

Практические советы

• Выбирайте длину трубки с запасом - она уменьшается в длине на 5–8% при усадке;
• Используйте термофен с регулировкой температуры - оптимально 120–150 C;
• Не используйте открытый огонь - он повредит материал и вызовет неравномерную усадку;
• При работе с несколькими проводами - начинайте усадку с середины, двигаясь к краям;
• Артикул tn2pc20132v0y поставляется нарезкой по 1 мм - удобно для точного расхода; можно отмерить нужную длину перед использованием.
