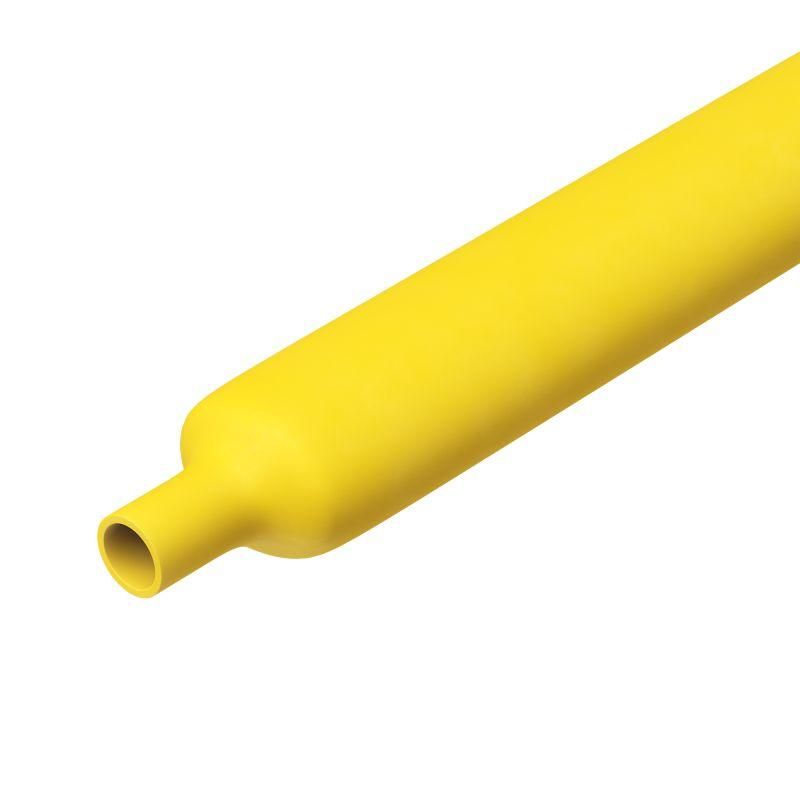

Самозатухающая термоусаживаемая трубка 4,8/1,5 мм желтый 3:1 | TN3PC30148Y DKC ДКС

Термоусаживаемая трубка самозатухающая 4,8/1,5 мм желтый 3:1 от DKC (ДКС), артикул tn3pc30148y, используется для изоляции и защиты проводов, а также для маркировки электрических соединений. Продукт относится к серии Quadro и подходит для применений, где важны безопасность, компактность и надежная герметизация.

Назначение и область применения

Термоусаживаемая трубка самозатухающая 4,8/1,5 мм желтый 3:1 применяется для:

• Электрической изоляции одножильных и многожильных проводов;
• Защиты мест соединений (пайки, клемм, опрессовки) от влаги, пыли и механических повреждений;
• Маркировки цепей по цвету - жёлтый цвет удобен для визуального выделения;
• Усиления механической прочности в зонах перегиба или трения;
• Защиты от коррозии металлических контактов.

Подходит для использования в условиях повышенной требовательности: железнодорожном транспорте, автопроме, авиации, судостроении, электронике, медицинском оборудовании и системах управления.

Технические характеристики

• Тип: термоусадочная, самозатухающая (не поддерживает горение);
• Коэффициент усадки: 3:1 - при нагреве диаметр уменьшается втрое;
• Диаметр до усадки: 4,8 мм - позволяет легко надеть на провода и соединения;
• Диаметр после усадки: 1,5 мм - плотно облегает поверхность, обеспечивая надёжную фиксацию;
• Материал: полиолефин (PEX) - устойчив к химическим воздействиям, эластичен;
• Толщина стенки после усадки: 0,6 мм - сохраняет гибкость, не создаёт лишнего объема;
• Исполнение: тонкостенная - идеальна для ограниченного пространства;
• Рабочая температура: от -55 C до +135 C - работает в экстремальных климатических условиях;
• Цвет: жёлтый - соответствует стандартам маркировки, хорошо заметен;
• Класс горючести: ПВ-2 - материал самозатухающий, не распространяет пламя.

Совместимость и монтаж

Трубка совместима с проводами и кабелями, внешний диаметр которых не превышает 4,8 мм до усадки. После нагрева плотно обтягивает поверхность диаметром до 1,5 мм.

Как монтировать:

1. Наденьте трубку на провод до места соединения - она должна свободно перемещаться;
2. Выполните соединение (пайка, клемма, опрессовка);
3. Передвиньте трубку на место соединения;
4. Равномерно прогрейте её тепловым феном (температура 120–130 C) - начнёт сужаться;
5. Не используйте открытый огонь - возможен перегрев и деформация материала.

Способ поставки: нарезка по 1 мм - можно отмерить нужную длину, не резать ножницами слишком длинные участки.

Безопасность и стандарты

Термоусаживаемая трубка самозатухающая 4,8/1,5 мм желтый 3:1 соответствует классу горючести ПВ-2, что гарантирует самозатухание при удалении источника огня. Материал не содержит галогенов, не выделяет токсичных паров при нагреве. Соответствует требованиям к использованию в электротехнических устройствах, включая системы с высокими нормами безопасности - авиация, медицина, космическая промышленность.

Преимущества

• Высокий коэффициент усадки 3:1 - позволяет использовать одну трубку для проводов разного диаметра;
• Тонкая стенка (0,6 мм) - минимальное увеличение габаритов, важно в компактных сборках;
• Гибкость после усадки - не ломается при изгибе, не теряет эластичность;
• Стойкость к широкому диапазону температур - от глубоких холодов до высоких рабочих нагрузок;
• Самозатухающий материал - снижает риск возгорания в случае перегрузки;
• Яркий жёлтый цвет - упрощает диагностику и обслуживание.

Ограничения применения

• Не предназначен для постоянного контакта с открытым пламенем или источниками сверхвысоких температур (>135 C);
• Не рекомендуется для использования в средах с агрессивными растворителями (например, бензин, ацетон) - возможна деградация полиолефина;
• Не заменяет основную изоляцию кабеля - применяется только как дополнительная защита;
• Требует точного контроля температуры при монтаже - перегрев вызывает пузыри, недогрев - неполную усадку.

Примеры использования

• Изоляция пайки между проводами в бортовой сети автомобиля;
• Маркировка цепей управления в ЖД аппаратуре - жёлтый цвет указывает на сигнал или питание;
• Защита клемм в медицинских приборах, где требуется стерилизация и отсутствие выделения токсинов;
• Фиксация и изоляция проводов в распределительных щитах с плотным расположением элементов;
• Обработка соединений в авиационных штекерах - там, где важна надёжность и малый вес.

Практические советы

• Выбирайте длину трубки с запасом - минимум 10–15 мм больше зоны соединения, чтобы обеспечить равномерную усадку;
• При работе с несколькими проводами - проверяйте суммарный диаметр перед усадкой: он не должен превышать 4,8 мм;
• Для частых работ используйте термофен с регулировкой температуры - это исключит случайный перегрев;
• Храните в сухом месте, избегайте длительного воздействия УФ-лучей - хотя материал устойчив, долгое пребывание на солнце может изменить цвет;
• Артикул tn3pc30148y - это продукт серии Quadro от DKC (ДКС): если вам нужны аналогичные решения по другим цветам или размерам - обращайтесь к этой же серии.
