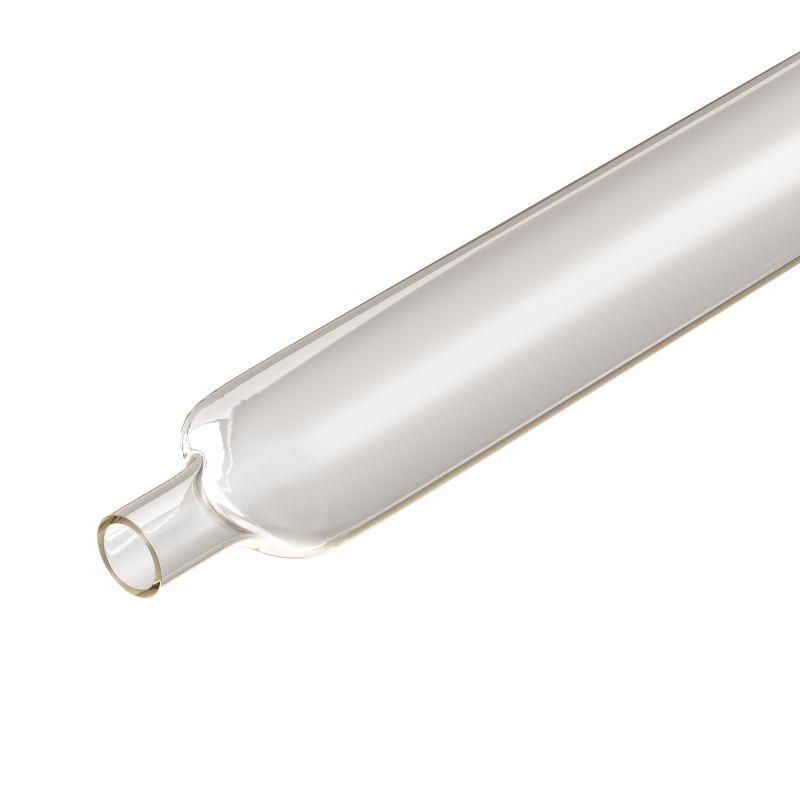

Самозатухающая термоусаживаемая трубка 4,8/2,4 мм прозрачный | TN2PC20148V0TR DKC ДКС

Термоусаживаемая трубка самозатухающая 4,8/2,4 мм прозрачная от DKC (ДКС), артикул tn2pc20148v0tr, используется для изоляции и защиты проводов и соединений в условиях повышенных требований к безопасности и надёжности. Её тонкая стенка и коэффициент усадки 2:1 позволяют плотно облегать даже мелкие элементы, сохраняя видимость маркировки благодаря прозрачному материалу.

Назначение и область применения

Термоусаживаемая трубка самозатухающая 4,8/2,4 мм прозрачная применяется для:

• Электрической изоляции проводов и мест соединений;
• Защиты от механических повреждений, влаги и коррозии;
• Маркировки кабелей - прозрачный корпус позволяет видеть цветовую или буквенную разметку под ней;
• Уплотнения и фиксации жил в разъёмах, клеммах и выводах компонентов.

Подходит для использования в электромонтаже, автомобильной и авиационной промышленности, судостроении, электронике, медицинском оборудовании и системах управления железнодорожным транспортом.

Технические характеристики

• Наружный диаметр до усадки: 4,8 мм
• Внутренний диаметр после усадки: 2,4 мм
• Коэффициент усадки: 2:1 - при нагреве трубка равномерно сжимается вдвое по диаметру
• Материал: полиолефин (PEX) - термопластичная смесь с самозатухающими свойствами
• Толщина стенки после усадки: 0,51 мм - обеспечивает минимальный внешний профиль без потери прочности
• Рабочая температура: от -55 C до +135 C - выдерживает экстремальные условия, включая холодные регионы и перегрев в аппаратуре
• Цвет: прозрачный - позволяет контролировать состояние изолируемого участка без демонтажа
• Исполнение: тонкостенная - оптимальна для ограниченного пространства
• Класс горючести: ПВ-2 - не поддерживает горение, само затухает при удалении источника пламени

Совместимость и монтаж

Трубка совместима с проводами и кабелями, чей диаметр до усадки не превышает 2,4 мм. После нагрева она плотно обтягивает поверхность, образуя герметичную изоляцию.

Как монтировать:

• Наденьте трубку на провод до соединения - лучше заранее, чтобы потом не пришлось протягивать через уже установленные контакты;
• Закрепите место соединения (пайка, клемма, обжим);
• Нагрейте трубку равномерно феном (температура 120–150 C) - начинайте с центра, двигаясь к краям, чтобы избежать воздушных пузырей;
• Не используйте открытый огонь - риск повреждения материала и неравномерной усадки.

Поставляется нарезкой по 1 мм - удобно отмерить нужную длину без лишних отходов.

Безопасность и стандарты

Материал соответствует классу горючести ПВ-2, что делает её безопасной для применения в закрытых помещениях и устройствах с риском перегрева. Соответствует требованиям к самозатухающим материалам в стандартах ГОСТ Р 50943 и IEC 60688 для электроизоляционных покрытий.

Преимущества

• Высокая гибкость - легко адаптируется к изгибам провода и сложным формам;
• Самозатухание - снижает риск распространения огня при аварийном перегреве;
• Прозрачность - позволяет визуально проверять целостность изоляции и наличие трещин, окисления или следов перегрева;
• Стабильность при температурных колебаниях - не становится хрупкой на морозе и не деформируется при нагреве;
• Минимальный внешний размер после усадки - идеальна для плотной компоновки в малогабаритных устройствах.

Ограничения применения

• Не рекомендуется использовать там, где требуется механическая защита от ударов или давления - тонкая стенка (0,51 мм) не рассчитана на нагрузки;
• Не подходит для постоянного контакта с растворителями, маслами и агрессивными химикатами - возможна деградация полиолефина;
• Не заменяет основную изоляцию кабеля - применяется только как вторичная защита и маркировка;
• Требует точного контроля температуры при монтаже - перегрев вызывает прожиг или деформацию.

Примеры использования

• Изоляция паяных соединений в печатных платах радиоэлектронной аппаратуры;
• Защита и маркировка проводов в бортовой сети автомобиля или самолёта;
• Обмотка кабельных сборок в медицинских приборах, где важна стерильность и визуальный контроль;
• Фиксация и изоляция выводов датчиков в системах ЖД автоматики;
• Группировка многожильных проводов в распределительных щитках с необходимостью идентификации.

Практические советы

• Перед использованием проверьте внутренний диаметр провода - он должен быть меньше 2,4 мм, иначе трубка не будет плотно прилегать;
• Если трубка слишком длинная, отрежьте её перед установкой - не пытайтесь протянуть её через уже собранный узел;
• Для массового монтажа используйте термофен с регулировкой температуры - экономит время и исключает ошибки;
• Храните в сухом месте при комнатной температуре - длительное воздействие УФ-лучей может сделать материал хрупким;
• Артикул tn2pc20148v0tr от DKC (ДКС) часто используется в сериях Quadro - совместим с другими изделиями этой линейки по качеству и исполнению.
