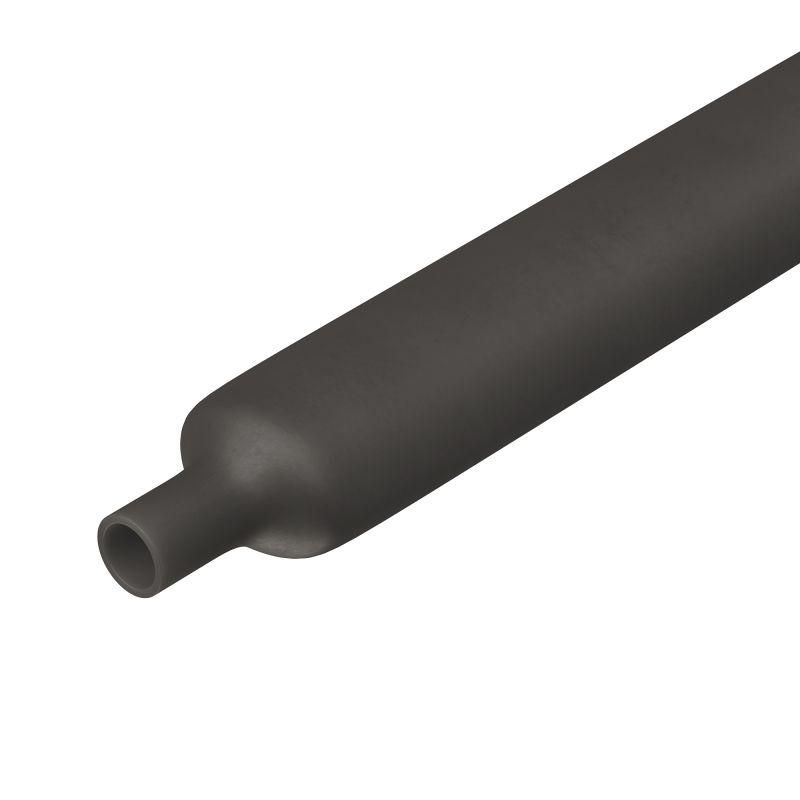

Самозатухающая термоусаживаемая трубка 6/2 мм черный 3:1 | TN3PC30160BK DKC ДКС

Термоусаживаемая трубка самозатухающая 6/2 мм черный 3:1 от DKC (ДКС), артикул tn3pc30160bk, обеспечивает надёжную электрическую изоляцию и механическую защиту для проводов и соединений. Подходит для сложных условий эксплуатации - от холодного климата до высоких температур.

Назначение и область применения

Термоусаживаемая трубка самозатухающая 6/2 мм черный 3:1 используется для:

• изоляции оголённых участков проводов и кабелей;
• защиты мест соединений (пайки, опрессовки, клеммы);
• повышения механической прочности в зонах перегиба или трения;
• защиты от влаги, пыли, химических воздействий и коррозии;
• цветовой маркировки цепей (черный цвет - универсальный, легко различимый).

Применяется в условиях, где важны безопасность и долговечность: электромонтаж, автомобильная и железнодорожная техника, авиация, судостроение, электроника, медицинское оборудование, космические системы и промышленные установки.

Технические характеристики

• Диаметр до усадки: 6 мм - позволяет свободно одеть на соединения, кабели и разъёмы большего диаметра.
• Диаметр после усадки: 2 мм - плотно облегает поверхность, исключая люфт и попадание влаги.
• Коэффициент усадки: 3:1 - при нагреве сужается втрое, обеспечивая равномерное и надёжное прилегание.
• Материал: полиолефин (PEX) - термопластичный материал с хорошей эластичностью и стойкостью к старению.
• Толщина стенки после усадки: 0.65 мм - достаточна для защиты, но не создаёт лишнего объёма.
• Рабочая температура: от -55 C до +135 C - выдерживает экстремальные условия, включая зимние морозы и нагрев рядом с двигателями или элементами питания.
• Исполнение: тонкостенная - компактная, не увеличивает габариты сборки, удобна в ограниченном пространстве.
• Цвет: чёрный - маскирует загрязнения, не выгорает на солнце, соответствует стандартам маркировки.
• Горючесть: самозатухающая - не поддерживает горение, класс ПВ-2; при удалении источника пламени прекращает горение.
• Соответствие UL: да - сертифицирована по американскому стандарту безопасности UL 224.

Совместимость и монтаж

Трубка совместима с любыми медными, алюминиевыми и многожильными проводами, а также с кабелями, имеющими внешний диаметр до 6 мм перед усадкой. Для монтажа:

• наденьте трубку на провод до соединения - она должна свободно перемещаться;
• зачистите и соедините жилы (пайка, клеммы, опрессовка);
• передвиньте трубку на место соединения;
• нагрейте феном (температура 120–150 C) равномерно, начиная с одного конца - не допускайте перегрева.

Не используйте открытый огонь - возможен оплавление материала. Усадка происходит за несколько секунд, трубка становится плотной и герметичной.

Безопасность и стандарты

Термоусаживаемая трубка самозатухающая 6/2 мм черный 3:1 соответствует стандарту UL 224, что гарантирует соответствие требованиям к электробезопасности, огнестойкости и долговечности. Самозатухающий материал снижает риск распространения огня в случае аварии. Применяется в системах, требующих соблюдения норм IEC, GOST R и других международных стандартов.

Преимущества

• Высокая степень усадки (3:1) - позволяет использовать одну трубку для различных диаметров проводов.
• Устойчивость к широкому диапазону температур - работает в суровых климатических условиях.
• Эластичность и гибкость - не растрескивается при изгибе даже при низких температурах.
• Самозатухающий состав - повышает уровень пожаробезопасности.
• Тонкая стенка - сохраняет компактность сборки, не мешает укладке в пучки и корпуса.
• Стандартная длина - нарезка по 1 мм - позволяет отмерить нужный кусок без отходов.

Ограничения применения

• Не применяется для постоянного контакта с растворителями, бензином, дизельным топливом - материал может набухнуть или потерять прочность.
• Не рекомендовано использование в средах с постоянным давлением выше атмосферного - трубка не является герметичной оболочкой под давлением.
• Не заменяет изолирующие муфты для высоковольтных соединений (>1 кВ) - предназначена для низковольтных цепей (до 600 В).
• Не следует применять там, где требуется жёсткая защита от ударов - для этого лучше использовать пластиковые кожухи или кембрики.

Примеры использования

• Изоляция паяных соединений в печатных платах электроники.
• Защита кабелей в салоне автомобиля от трения о металлические детали.
• Маркировка проводов в распределительных щитках железной дороги.
• Обработка мест подключения датчиков в авиационных системах управления.
• Изолирование кабелей в медицинских аппаратах, где важна чистота и безопасность.

Практические советы

• Перед использованием проверьте внутренний диаметр провода - он должен быть меньше 2 мм после усадки, чтобы трубка плотно легла.
• Если трубка плохо садится - возможно, недостаточно прогрета. Нагревайте равномерно, двигаясь от одного конца к другому.
• Для точной нарезки используйте острые ножницы - рваные края могут затруднять надевание.
• Храните в сухом месте при комнатной температуре - избегайте длительного воздействия УФ-лучей.
• Артикул tn3pc30160bk - идеально сочетается с другими изделиями серии Quadro от DKC для унификации монтажа.
