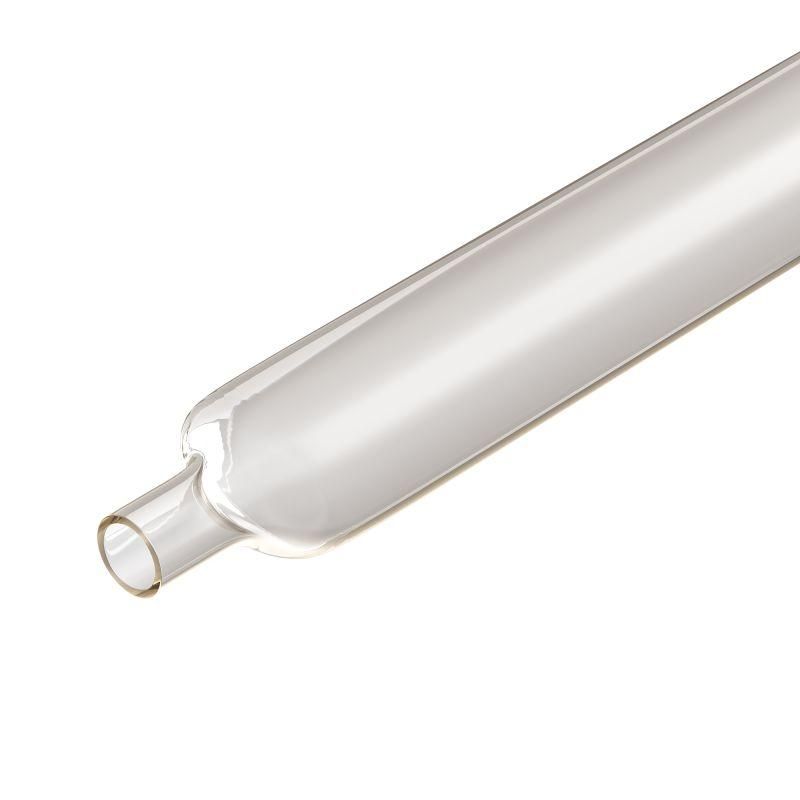

Трубка термоусаживаемая Quadro 76,2/38,1 мм 2:1 самозатухающая DKC (ДКС) TN2PC201762V0TR

Термоусаживаемая трубка самозатухающая 76,2/38,1 мм прозрачная от DKC (ДКС), артикул tn2pc201762v0tr, предназначена для изоляции и защиты мест соединений проводов, обеспечивая одновременно электробезопасность, механическую прочность и возможность визуального контроля за состоянием изоляции.

Назначение и область применения

Трубка используется для изоляции электрических соединений, защиты от влаги, пыли, химических воздействий и механических повреждений. Благодаря самозатухающим свойствам, она снижает риск распространения пламени при перегреве или коротком замыкании. Применяется в условиях, где важна надёжность и видимость внутреннего состояния: в электромонтаже, на железной дороге, в автомобилях, судах, самолётах, электронике, приборостроении, космической отрасли и медицинском оборудовании.

Технические характеристики

• Наружный диаметр до усадки: 76,2 мм
• Внутренний диаметр после усадки: 38,1 мм
• Коэффициент усадки: 2:1 - при нагреве трубка равномерно сжимается вдвое
• Материал: полиолефин (PEX) - термопластичная композиция с высокой стойкостью к старению
• Толщина стенки после усадки: 1,27 мм - достаточна для защиты, но сохраняет гибкость
• Рабочая температура: от -55 C до +135 C - выдерживает экстремальные условия
• Цвет: прозрачный - позволяет контролировать состояние провода и соединения без демонтажа
• Исполнение: тонкостенная - оптимальна для плотного монтажа в ограниченном пространстве
• Класс горючести: ПВ-2 - материал не поддерживает горение, само затухает при удалении источника огня

Совместимость и монтаж

Термоусаживаемая трубка 76,2/38,1 мм прозрачная совместима с любыми проводами и кабелями, чей внешний диаметр до усадки не превышает 76,2 мм. Для монтажа требуется тепловая пушка или фен с регулируемой температурой (не выше 140 C). Нагрев следует начинать с одного конца, медленно перемещая источник тепла вдоль трубки, чтобы избежать перегрева и деформаций. Усадка происходит равномерно благодаря однородному составу материала. Трубка поставляется нарезкой по 1 мм - можно отмерить нужную длину и использовать без потерь.

Безопасность и стандарты

Материал соответствует классу горючести ПВ-2, что делает её безопасной для использования в закрытых помещениях и подвижных объектах. Соответствует требованиям к самозатухающим материалам в области электротехники и транспорта. Не содержит галогенов, не выделяет токсичных паров при нагреве.

Преимущества

• Высокая степень усадки (2:1) - позволяет надевать на крупные соединения и плотно облегать их
• Прозрачность - даёт возможность визуально проверять целостность жил, наличие окисления или повреждений
• Устойчивость к широкому диапазону температур - работает в холодных и жарких средах
• Гибкость после усадки - не трескается при изгибе, легко адаптируется к форме кабеля
• Защита от коррозии - предотвращает контакт металлических частей с влагой и агрессивными средами

Ограничения применения

• Не рекомендуется применять там, где возможны постоянные механические нагрузки на поверхность трубки - например, в зонах трения или контакта с острыми краями
• Не является герметичным решением: не гарантирует полную водонепроницаемость при длительном погружении
• Не предназначен для использования в качестве основной изоляции проводов - применяется только как дополнительная защита уже изолированных соединений
• При температурах выше 135 C возможна потеря формы и снижение механической прочности

Примеры использования

• Изоляция ответвлений в распределительных щитках на железнодорожном транспорте
• Закрытие пайки в бортовой сети автобуса или спецтехники
• Защита соединений в системах управления летательных аппаратов
• Обмотка кабельных сборок в медицинских аппаратах, требующих стерилизации
• Маркировка групп проводов в сложных электронных устройствах - прозрачность позволяет сразу видеть цвета жил

Практические советы

• Перед усадкой убедитесь, что место соединения полностью подготовлено - никаких острых кромок, торчащих проводов или следов олова
• Выбирайте длину трубки с запасом: минимум на 10–15 мм больше, чем участок, который нужно покрыть
• При работе в холодной среде (ниже 0 C) прогрейте трубку перед установкой - это улучшит равномерность усадки
• Не используйте открытый огонь - только термофен с контролируемой температурой
• Для многожильных кабелей с большим диаметром - проверьте, чтобы суммарный диаметр всех жил не превышал 76,2 мм до усадки
• Артикул tn2pc201762v0tr от DKC (ДКС) - идеален для серийного производства, так как поставляется точной нарезкой по 1 мм
