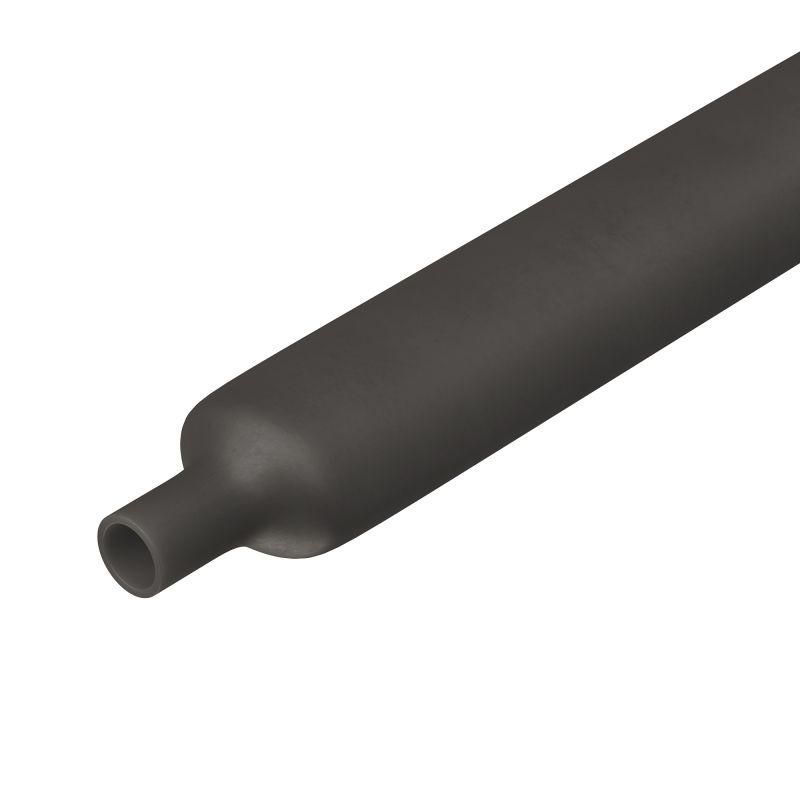

Трубка термоусаживаемая Quadro 9/3 мм 3:1 самозатухающая DKC (ДКС) TN3PC30190BK

Термоусаживаемая трубка самозатухающая 9/3 мм черный 3:1 от DKC (ДКС), артикул tn3pc30190bk, используется для изоляции и защиты проводов и соединений в условиях повышенных требований к безопасности и надежности. Её самозатухающий материал и компактная усадка делают её подходящей для плотного монтажа в ограниченном пространстве.

Назначение и область применения

Термоусаживаемая трубка самозатухающая 9/3 мм черный 3:1 применяется для:

• Электрической изоляции проводов и кабелей;
• Защиты мест соединений от влаги, пыли и механических повреждений;
• Маркировки цепей по цвету (черный - универсальный вариант);
• Усиления жесткости и долговечности изоляционного слоя.

Подходит для работ в электромонтаже, автомобильной и железнодорожной промышленности, авиастроении, судостроении, электронике, медицинском оборудовании и других областях, где важны безопасность и стабильность изоляции.

Технические характеристики

• Диаметр до усадки: 9 мм - позволяет легко надеть на провода и соединители даже с крупными контактами;
• Диаметр после усадки: 3 мм - обеспечивает плотную фиксацию без зазоров;
• Коэффициент усадки: 3:1 - равномерное сжатие при нагреве без деформаций;
• Материал: полиолефин (PEX) - термостойкий, эластичный, устойчивый к химическим воздействиям;
• Толщина стенки после усадки: 0,75 мм - достаточна для защиты, но сохраняет гибкость;
• Рабочая температура: от -55 C до +135 C - выдерживает экстремальные условия;
• Исполнение: тонкостенная - оптимальна для компактных сборок;
• Цвет: черный - маскирует загрязнения, не выгорает на свету;
• Класс горючести: ПВ-2 - самозатухающая, не поддерживает горение.

Совместимость и монтаж

Трубка совместима с любыми медными и алюминиевыми проводами, клеммами, разъемами и спайками, диаметр которых не превышает 9 мм до усадки. Для монтажа:

• Наденьте трубку на провод до соединения;
• Выполните соединение (скрутка, пайка, клемма);
• Передвиньте трубку на место соединения;
• Равномерно прогрейте тепловым феном до полной усадки - не используйте открытый огонь.

Не рекомендуется использовать на острых краях без предварительной зачистки или закругления - возможны порезы материала.

Безопасность и стандарты

Термоусаживаемая трубка самозатухающая 9/3 мм черный 3:1 соответствует классу горючести ПВ-2, что гарантирует самоугасание пламени после удаления источника возгорания. Материал не содержит галогенов, не выделяет токсичных паров при перегреве. Соответствует требованиям к применению в электрооборудовании согласно ГОСТ Р 54842 и IEC 60688.

Преимущества

• Высокий коэффициент усадки 3:1 - одна трубка покрывает широкий диапазон диаметров;
• Самозатухающий материал снижает риск распространения огня;
• Гибкость после усадки - не трескается при изгибе и вибрациях;
• Стойкость к температурным колебаниям - работает в суровых климатических условиях;
• Тонкая стенка - не увеличивает объем сборки, удобна для плотной укладки.

Ограничения применения

• Не предназначен для постоянного контакта с открытыми источниками огня или сверхвысоких температур выше 135 C;
• Не следует использовать на участках с частыми резкими изгибами - при длительной нагрузке возможна усталость материала;
• Не заменяет основную изоляцию кабеля - применяется только как дополнительная защита;
• Не рекомендовано использование в средах с постоянным воздействием растворителей, кислот и щелочей - возможна деградация полиолефина.

Примеры использования

• Изоляция паяных соединений в бортовой сети автомобиля;
• Закрытие клеммных соединений в распределительных щитах железной дороги;
• Маркировка и защита проводов в авиационной аппаратуре;
• Фиксация и герметизация кабельных входов в медицинских приборах;
• Обмотка шнуров питания в бытовой электронике для усиления износостойкости.

Практические советы

• Выбирайте длину трубки с запасом - она уменьшается в длине на 5–8% при усадке;
• При работе с несколькими проводами - проверяйте суммарный диаметр перед усадкой; он не должен превышать 9 мм;
• Используйте тепловой фен с регулировкой температуры - слишком высокая температура вызывает пузыри и прожиги;
• Для точной нарезки - трубка поставляется нарезкой по 1 мм, можно отмерить нужную длину и отрезать обычными ножницами;
• Храните в сухом месте, избегайте прямого UV-излучения - срок службы до 10 лет при правильных условиях.
