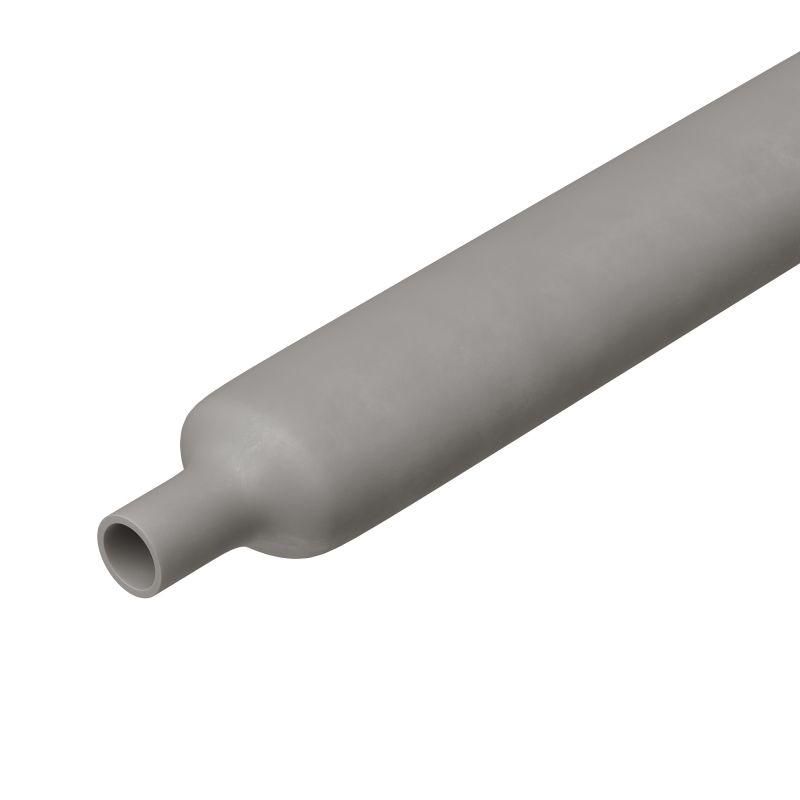

Трубка термоусаживаемая Quadro 6.4/3.2 мм 2:1 самозатухающая DKC (ДКС) TN2RL20164V0GR

Термоусаживаемая трубка самозатухающая в рулоне 6,4/3,2 мм серая от DKC (ДКС), артикул tn2rl20164v0gr, предназначена для изоляции и защиты проводов и соединений в условиях повышенных требований к безопасности и надёжности. Её самозатухающий материал и компактная усадка делают её удобным решением для точечного монтажа в ограниченном пространстве.

Назначение и область применения

Трубка используется для:

• Электрической изоляции оголённых участков проводов и клемм;
• Защиты мест соединений от влаги, пыли и механических повреждений;
• Маркировки цепей по цвету (серый цвет позволяет легко отличить от других);
• Усиления жёсткости и долговечности изоляционного слоя на спаянных или зажатых контактах.

Подходит для работ в сфере электромонтажа, автомобильной и железнодорожной промышленности, авиастроении, судостроении, электронике, медицинском оборудовании и системах управления.

Технические характеристики

• Тип: термоусадочная, самозатухающая
• Диаметр до усадки: 6,4 мм - позволяет свободно надевать на соединения и кабели большего диаметра
• Диаметр после усадки: 3,2 мм - плотно облегает поверхность, обеспечивая герметичную изоляцию
• Коэффициент усадки: 2:1 - равномерное сужение при нагреве без перекосов
• Материал: полиолефин (PEX) - устойчив к химическим воздействиям, не выделяет токсинов при нагреве
• Толщина стенки после усадки: 0,64 мм - оптимальна для тонкостенных применений, где важна компактность
• Рабочая температура: от -55 C до +135 C - сохраняет свойства в экстремальных условиях
• Цвет: серый - стандартизирован для визуального различения
• Исполнение: тонкостенная - снижает объём изоляции, не создаёт лишних препятствий при прокладке
• Класс горючести: ПВ-2 - не поддерживает горение, само затухает при удалении источника пламени

Совместимость и монтаж

Термоусаживаемая трубка 6,4/3,2 мм серая совместима с медными и алюминиевыми проводами, кабелями с внешним диаметром до 6,4 мм. Перед установкой необходимо:

• Очистить место соединения от грязи и оксидов;
• Надеть трубку на провод до соединения - так она не будет мешать сварке, пайке или обжиму;
• Затем переместить её на изолируемый участок и равномерно прогреть феном до полной усадки - не допускать перегрева (>180 C), чтобы не повредить материал;
• Не использовать на поверхностях с острыми краями - возможны порезы, даже после усадки.

Безопасность и стандарты

Материал соответствует классу горючести ПВ-2, что подтверждает его способность к самозатуханию. Соответствует требованиям к изоляционным материалам в электрооборудовании, используемом в транспорте и промышленности. Применение в авиации и космической отрасли указывает на соответствие жёстким нормам по пожаробезопасности.

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание без воздушных пузырей;
• Самозатухающий состав исключает распространение огня в случае аварии;
• Гибкость материала позволяет использовать её на изгибах и в труднодоступных местах;
• Стойкость к широкому диапазону температур - от глубоких холодов до высоких рабочих нагрузок;
• Тонкая стенка не увеличивает габариты сборки, что важно в компактной электронике.

Ограничения применения

• Не рекомендуется использовать на проводах с диаметром более 6,4 мм - трубка не сможет надеться;
• Не подходит для постоянного контакта с растворителями, маслами и агрессивными химикатами - может произойти набухание или разрушение;
• При монтаже требуется источник тепла (термофен) - нельзя использовать без него;
• Не предназначен для наружной эксплуатации под прямыми УФ-лучами - материал не имеет UV-защиты.

Примеры использования

• Изоляция пайки в печатных платах в медицинских устройствах;
• Защита клемм в бортовой сети автомобиля или поезда;
• Маркировка и усиление соединений в распределительных щитках;
• Обмотка кабельных жил в авиационных шнурах;
• Изолирование переходов между проводами в системах автоматизации.

Практические советы

• Перед использованием проверьте внутренний диаметр провода - он должен быть меньше 3,2 мм, чтобы после усадки трубка плотно прилегала;
• Для длинных участков лучше резать трубку на нужные отрезки - не протягивайте целый рулон через узкие каналы;
• Храните в сухом месте при комнатной температуре - влага может снизить адгезию при нагреве;
• При работе с несколькими проводами - используйте одинаковые отрезки, чтобы добиться эстетично оформленных соединений;
• Артикул tn2rl20164v0gr - идеально сочетается с другими изделиями серии Quadro от DKC для унифицированного подхода к изоляции.
