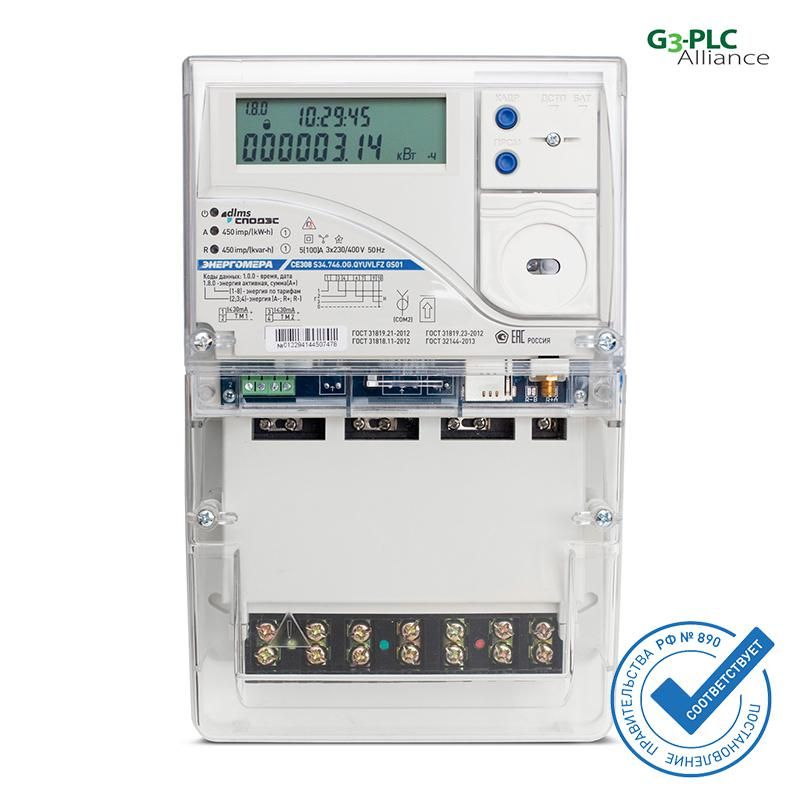

Счетчик CE308 S34.746.OA.QYUVLFZ SPds 3ф Энергомера 101005007012920

Счетчик электроэнергии CE308 S34.746.OA.QYUVLFZ SPds 3ф от бренда Энергомера — электронный прибор для учета активной и реактивной энергии в трехфазных сетях с током до 100 А. Подходит для установки на щитах в промышленных объектах, коммерческих зданиях и на производстве.

Назначение и область применения

Счетчик электроэнергии CE308 S34.746.OA.QYUVLFZ SPds 3ф предназначен для точного измерения потребления электроэнергии в трехфазных цепях переменного тока. Он учитывает как активную, так и реактивную энергию, что делает его подходящим для контроля качества энергопотребления и расчета платы по многотарифным системам. Применяется в промышленных распределительных щитах, на предприятиях с большим количеством оборудования, в офисных и торговых центрах, где требуется детализированный учет энергии.

Технические характеристики

• Класс точности: 1.0 — обеспечивает погрешность не более ±1% при измерении активной и реактивной энергии.
• Номинальный ток (I_n): 5 А — рабочий ток, при котором прибор гарантирует максимальную точность.
• Максимальный ток (I_max): 100 А — предельная нагрузка, которую способен выдерживать счетчик без повреждений.
• Тип энергии: Учитывает активную (кВт·ч) и реактивную (квар·ч) энергию — важно для промышленных пользователей, оплачивающих мощность.
• Количество тарифов: 8 — позволяет программировать разные цены на электроэнергию в зависимости от времени суток, дня недели или сезона.
• Частота сети: 47,5–52,5 Гц — совместим с сетями стандарта 50 Гц, допускает небольшие отклонения частоты.
• Интерфейсы связи: Оптопорт и RS-485 — обеспечивают удаленный сбор данных через модемы, шлюзы или системы АСУЭ.
• Тип индикации: Цифровой ЖК-экран — отображает текущие значения, суммарные показания, тарифы и диагностические сообщения.
• Способ монтажа: Поверхностный — крепится на DIN-рейку или плоскую поверхность без необходимости углубления в стену.

Совместимость и монтаж

Счетчик CE308 S34.746.OA.QYUVLFZ SPds 3ф рассчитан на подключение к трехфазной сети 380 В. Для монтажа используется стандартная DIN-рейка 35 мм. Клеммы предназначены для проводов сечением до 25 мм². Обязательно соблюдайте полярность фаз и нулевого провода при подключении. Интерфейс RS-485 требует экранированного двужильного кабеля с терминальными резисторами 120 Ом на крайних устройствах в цепи. Оптопорт работает с импульсным сигналом — для него нужен внешний фотоприемник или специальный адаптер.

Безопасность и стандарты

Счетчик соответствует требованиям ГОСТ Р 52320-2005 и ГОСТ Р 52460-2005 для электронных счетчиков активной и реактивной энергии. Защита корпуса IP51 — защищает от пыли и вертикальных капель воды, что достаточно для установки внутри закрытых щитов. Не предназначен для наружного монтажа или помещений с высокой влажностью без дополнительной защиты.

Преимущества

• Высокая точность класса 1.0 — снижает риск переплат или споров с поставщиком энергии.
• Поддержка 8 тарифов — удобно для управления стоимостью энергии в режиме реального времени.
• Два типа интерфейсов (RS-485 + оптопорт) — гибкость интеграции в различные системы автоматизации.
• Цифровая индикация — легко считывать данные без доступа к серверу или ПО.
• Работает при широком диапазоне частот — устойчив к колебаниям в сети.

Ограничения применения

• Не предназначен для работы при температуре ниже –25 °C или выше +55 °C — не используйте вне контролируемых помещений.
• Максимальный ток 100 А — не подходит для крупных промышленных объектов с нагрузкой свыше 38 кВт (при 380 В).
• Отсутствие встроенного GSM/Wi-Fi — для удаленного доступа требуется стороннее оборудование (шлюз, модем).
• Не имеет встроенной батареи — при отключении питания сохраняет данные, но не поддерживает часы без внешнего питания.

Примеры использования

• Установка на главном вводе производственного цеха для учета расхода энергии по тарифам день/ночь.
• Контроль потребления на участках с частотными преобразователями — благодаря стабильной работе при изменяющейся частоте.
• Интеграция в систему АСКУЭ на предприятии с использованием протокола Modbus RTU по RS-485.
• Фиксация реактивной составляющей для анализа коэффициента мощности и возможной компенсации.

Практические советы

• Перед монтажом проверьте соответствие напряжения и тока вашей сети — превышение I_max = 100 А приведет к выходу из строя.
• При подключении RS-485 используйте кабель с экраном и заземлите его только с одной стороны — чтобы избежать помех.
• Для оптопорта убедитесь, что импульсный сигнал имеет правильную длительность и амплитуду — рекомендовано использовать сертифицированные приемники от Энергомера.
• Настройка тарифов выполняется через сервисное ПО — перед первым запуском уточните у поставщика актуальную версию прошивки.
• При поверхностном монтаже оставьте минимум 5 см свободного пространства вокруг прибора для теплоотвода и обслуживания.
