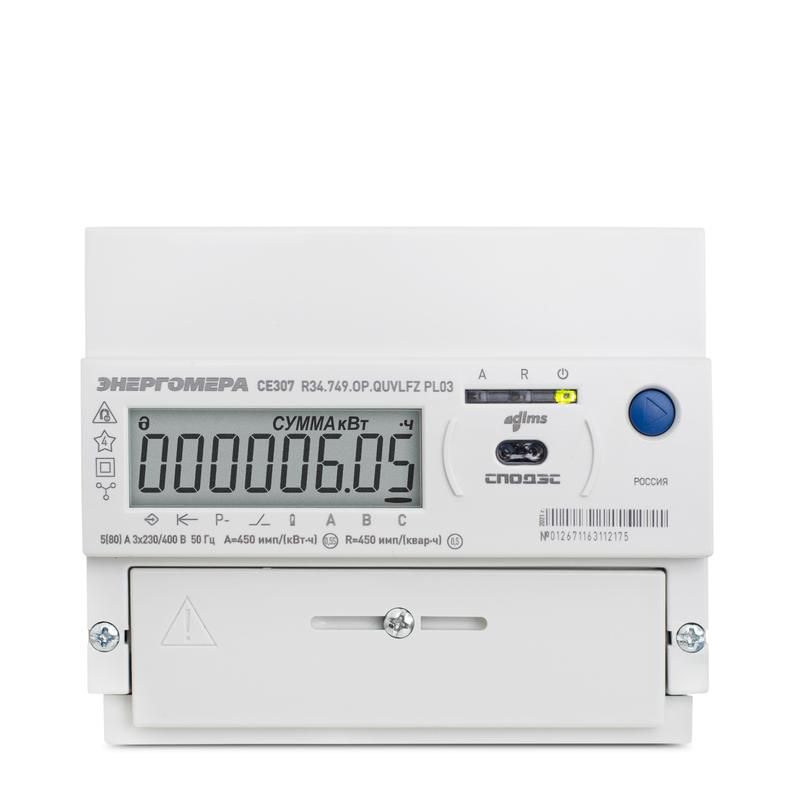

Счетчик CE307 R34.749.OA.QYUVLFZ SPds 3ф Энергомера 101004007012980

Счетчик электроэнергии CE307 R34.749.OA.QYUVLFZ 3ф SPds - электронный трёхфазный прибор учёта активной и реактивной энергии, предназначенный для установки на DIN-рейку в системах автоматизированного контроля и учёта электроэнергии (АСКУЭ). Произведён компанией Энергомера, соответствует российским нормам и обеспечивает высокую точность измерений даже при значительных перегрузках.

Назначение и область применения

Счетчик электроэнергии CE307 R34.749.OA.QYUVLFZ 3ф SPds предназначен для точного учёта потребления электроэнергии в трёхфазных сетях с напряжением до 460 В. Применяется в промышленных объектах, коммерческих зданиях, на ТП, в центрах управления энергоресурсами. Подходит как для трансформаторного, так и для непосредственного включения. Интегрируется в системы АСКУЭ для удалённого сбора данных и предотвращения хищений.

Технические характеристики

• Тип: трёхфазный электронный счётчик
• Номинальный ток: 5 А
• Максимальный ток: 80 А
• Класс точности: 0.5S / 0.5 (по активной и реактивной энергии соответственно)
• Напряжение фазное: 172,5–264,5 В
• Напряжение линейное: 300–460 В
• Частота сети: 47,5–52,5 Гц
• Количество тарифов: 8 (возможно программирование графиков учёта)
• Индикация: цифровой ЖК-экран
• Габариты: 8 модульных единиц (МО)
• Способ монтажа: на DIN-рейку 35 мм
• Импульсный выход: электрический (коллекторный) и оптический (инфракрасный)
• Интерфейсы связи: RS-485 и оптопорт (для подключения к шине передачи данных)
• Защита от хищения: наличие кодового замка
• Разрешение на применение: внутригосударственное (соответствие ПП РФ №890 от 19.06.2020)

Совместимость и монтаж

Счетчик CE307 R34.749.OA.QYUVLFZ 3ф SPds устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения требуется три фазы, ноль и заземление. Клеммы рассчитаны на провода сечением до 25 мм2. Импульсный выход позволяет подключить внешние устройства - например, импульсные счётчики или анализаторы качества энергии. Интерфейс RS-485 совместим с большинством промышленных шлюзов и серверов АСКУЭ. Оптический порт удобен для ручного считывания показаний через инфракрасный терминал.

Безопасность и стандарты

Счетчик CE307 R34.749.OA.QYUVLFZ 3ф SPds сертифицирован в соответствии с Постановлением Правительства РФ №890 от 19.06.2020, что делает его допущенным к использованию в коммерческом и государственном учёте. Класс точности 0.5S гарантирует минимальную погрешность при нагрузках от 0,1% до 120% от I_n, включая малые токи. Наличие кодового замка исключает несанкционированный доступ к внутренним настройкам. Устройство не требует периодической поверки в течение всего срока службы - до следующего межповерочного интервала, установленного производителем.

Преимущества

• Высокая точность класса 0.5S - особенно важна при низких нагрузках
• Поддержка 8 тарифов - гибкая настройка под сложные тарифные планы
• Два типа импульсных выходов - возможность подключения к различным типам устройств сбора данных
• RS-485 + оптопорт - универсальная связь с системами АСКУЭ
• Кодовый замок - снижает риск вмешательства и хищения энергии
• Стандартный формат 8 МО - легко заменяет аналогичные модели без изменения щита

Ограничения применения

• Не предназначен для работы вне температурного диапазона, указанного в паспорте (обычно –25…+55 C); не использовать в условиях повышенной влажности без защиты корпуса
• Не имеет встроенного GSM/Wi-Fi - для удалённого доступа необходим внешний коммуникационный модуль
• Требуется правильная полярность подключения фаз - неверная схема ввода приведёт к некорректному учёту
• Не подходит для однофазных сетей - только для трёхфазных систем
• Запрещено вскрытие корпуса - это аннулирует сертификат и нарушает законодательные требования

Примеры использования

• Установка на главном вводе промышленного цеха для учёта всей потребляемой мощности
• Фиксация расхода на каждом участке конвейера в пищевой промышленности
• Контроль энергопотребления в многоэтажном офисном здании с раздельными тарифами день/ночь
• Интеграция в АСКУЭ на ТП 6(10)/0,4 кВ для диспетчерского учёта
• Мониторинг эффективности оборудования в системах теплоснабжения

Практические советы

• Перед монтажом проверьте соответствие напряжения сети заявленным значениям (300–460 В линейное)
• При подключении через трансформаторы тока используйте коэффициенты трансформации, указанные в документации
• Настройку тарифов выполняйте через оптопорт или RS-485 с помощью специализированного ПО - не меняйте параметры вручную
• Обеспечьте доступ к оптическому порту для регулярного снятия показаний - он работает даже при отключенном питании
• При групповой установке нескольких счётчиков соблюдайте порядок адресации по RS-485 - каждый должен иметь уникальный ID
• Не забудьте запечатать кодовый замок после настройки - это обязательное условие для легального учёта
