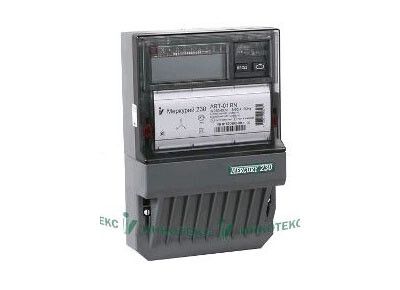

Счетчик Меркурий 230 ART-02 CN 10-100А/400В (мнтар.) ЖКИ (монт. пл.) Инкотекс АRT-02 СN

Счетчик электрический трехфазный 230 ART-02 CN 10-100А/400В (многотарифный) с жидкокристаллическим дисплеем (монтажная панель) от бренда Инкотекс СК предназначен для точного учета активной и реактивной энергии в трёхфазных сетях 380–400 В. Модель ART-02 CN подходит для коммерческого и технологического учёта в промышленных объектах, офисах и жилых комплексах с многотарифным режимом.

Назначение и область применения

Счетчик электрический трехфазный 230 ART-02 CN используется для измерения и регистрации расхода электроэнергии в сетях с напряжением до 400 В и током до 100 А. Он применяется там, где важна детализация учёта по времени суток - например, в цехах с ночными сменами, на ТЭЦ, в ЖКХ, торговых центрах и на предприятиях с высокими пиковыми нагрузками. Благодаря внутреннему и внешнему управлению тарифами, устройство легко интегрируется в системы автоматизированного контроля энергоресурсов (АИИС КЭ).

Технические характеристики

• Тип: Электронный, многотарифный, прямого включения
• Фазность: 3-фазный + N (4 проводника)
• Номинальный ток (In): 10 А
• Максимальный ток (Imax): 100 А
• Номинальное напряжение: 220–230 В между фазой и нулём; 380–400 В между фазами
• Частота сети: 50 Гц
• Класс точности: 1,0 по активной энергии, 2,0 по реактивной
• Индикация: ЖК-дисплей с 8-значным счетным механизмом
• Импульсный выход: 500–16 000 имп/кВт·ч (для передачи данных в систему сбора)
• Журнал событий: Да - записывает профиль нагрузки, переполюсовку, отключение питания
• Обратный ход: Стопор против перемотки - предотвращает несанкционированный сброс показаний
• Защита: IP54 - устойчив к пыли и брызгам воды
• Монтаж: Накладной на стену или панель
• Калибровка: Поверенный прибор, внесён в Российский реестр средств измерений

Совместимость и монтаж

Счетчик электрический трехфазный 230 ART-02 CN подключается напрямую - без трансформаторов тока, что упрощает установку. Для работы требуется подвод четырёх проводов: три фазы (L1, L2, L3) и нейтраль (N). Устройство рассчитано на монтаж на плоской поверхности - крепится болтами через четыре угловые отверстия. Поддерживает внешние сигналы управления тарифами (например, от контроллера или GSM-модуля), а также имеет опциональный импульсный выход для подключения к системам АИИС КЭ. Не требует внешнего питания - работает от сети измеряемой нагрузки.

Безопасность и стандарты

Счетчик ART-02 CN соответствует требованиям ГОСТ Р 52320-2005 и включен в государственный реестр средств измерений РФ. Это гарантирует законную возможность его использования для коммерческого учёта. Защита IP54 обеспечивает безопасную работу в помещениях с повышенной влажностью или запылённостью - например, в цехах, подъездных щитовых, на открытых площадках под навесом. Отказ от механического счётного механизма исключает риск заедания и повреждения от вибраций.

Преимущества

• Высокая точность класса 1,0 позволяет использовать прибор для расчётов с поставщиками энергии
• Многотарифность (до 4 тарифов) снижает затраты на электроэнергию при грамотном планировании нагрузки
• ЖК-дисплей отображает все данные сразу - текущие показания, тариф, дата, время, журнал событий
• Встроенный журнал событий даёт возможность анализировать аварийные ситуации и выявлять попытки вмешательства
• Отсутствие движущихся частей увеличивает срок службы и надёжность
• Простота замены старых механических моделей - одинаковый форм-фактор и способ крепления

Ограничения применения

• Не предназначена для подключения через трансформаторы тока - нельзя применять в сетях выше 100 А без внешних преобразователей
• IP54 не обеспечивает герметичность - не рекомендован для установки на улице без защитного корпуса
• Не поддерживает протоколы связи (Modbus, M-Bus) - для удалённого считывания нужен внешний интерфейс (например, RS-485 адаптер)
• Требуется периодическая поверка - согласно регламенту Росстандарта, обычно каждые 16 лет

Примеры использования

• Промышленный цех с графиком работы день/ночь - учёт по тарифам T1/T2/T3 для экономии
• Жилищно-коммунальный управляющий орган - учёт электроэнергии в подъезде или лифте
• Автомобильный сервис - питание компрессора, сварочного аппарата и освещения с раздельным учётом
• Торговый центр - контроль энергопотребления зон освещения, HVAC, рекламных экранов

Практические советы

• Перед установкой проверьте соответствие напряжения сети (не более 400 В) и максимального тока (не более 100 А) - превышение вызовет выход из строя
• При подключении соблюдайте полярность фаз - неверная последовательность может исказить показания
• Для удобства обслуживания устанавливайте прибор на уровне глаз - так легче снимать показания
• Если требуется передача данных в систему учёта - используйте внешний импульсный приёмник или модуль RS-485, совместимый с вашей платформой
• Проверяйте наличие печати поверителя на корпусе - без неё прибор не допускается к использованию в коммерческих целях
