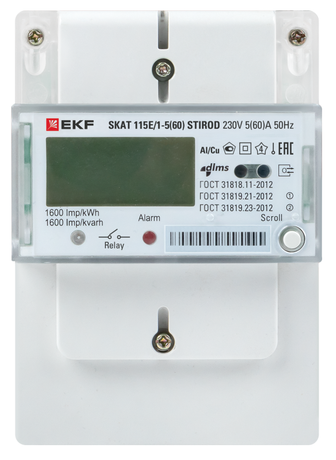

Счетчик электрической энергии однофазный многотарифный SKAT 115E/1-5(60) STIROD (встроенное реле) 2т МСК+0 - 11503R EKF

Счетчик электрической энергии однофазный многотарифный SKAT 115E/1-5(60) STIROD встроенное реле 2 тарифа МСК+0 от EKF предназначен для точного учёта потребления электроэнергии в бытовых и коммерческих сетях с двумя тарифными зонами. Устройство оснащено встроенным реле, что позволяет автоматически переключать нагрузку между тарифами без внешних устройств.

Назначение и область применения

Счетчик SKAT 115E/1-5(60) STIROD используется для измерения активной электрической энергии в однофазных сетях 220 В, 50 Гц. Подходит для установки в жилых домах, офисах, малых предприятиях, где применяется двухтарифная система оплаты (день/ночь). Встроенное реле обеспечивает автоматическое отключение или переключение нагрузки в зависимости от текущего тарифа - например, запуск бойлеров ночью при сниженном тарифе.

Технические характеристики

• Тип: статический однофазный счетчик
• Номинальное напряжение: 220 В
• Частота: 50 Гц
• Номинальный ток: 5 А
• Максимальный ток: 60 А
• Количество тарифов: 2 (например, Т1 - день, Т2 - ночь)
• Встроенное реле: да, управление нагрузкой на основе тарифа
• Интерфейс: механический индикатор с ЖК-экраном для отображения показаний
• Класс точности: 1.0
• Рабочий температурный диапазон: от -40 C до +55 C

Совместимость и монтаж

SKAT 115E/1-5(60) STIROD устанавливается в щитовые шкафы с DIN-рейкой. Для подключения используются клеммы L (фаза) и N (ноль) - стандартная схема для однофазных счетчиков. Встроенное реле требует предварительной настройки времени и тарифных зон через кнопки на лицевой панели. Кабель сечением до 25 мм2 допустим для присоединения. Не требуется внешнее питание - работает от сети измеряемой нагрузки.

Безопасность и стандарты

Счетчик SKAT 115E/1-5(60) STIROD соответствует требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21–2012, ГОСТ 31819.22–2012 и ГОСТ 31819.23–2012. Обеспечивает электромагнитную совместимость и защищен от перегрузок и импульсных помех. Соответствует нормам безопасности для оборудования класса защиты IP51.

Преимущества

• Встроенное реле исключает необходимость в дополнительных контроллерах или контакторах для управления нагрузкой по тарифам
• Высокая точность класса 1.0 гарантирует корректный расчет платы за энергию
• Широкий диапазон рабочих температур позволяет использовать в неотапливаемых помещениях
• Поддержка двух тарифов снижает затраты на электроэнергию при грамотном планировании потребления
• Удобный интерфейс с ЖК-дисплеем и механическими индикаторами повышает доступность информации

Ограничения применения

• Не подходит для трёхфазных сетей - только для однофазных 220 В
• Не имеет Ethernet, RS-485 или GSM-интерфейса; данные снимаются вручную
• Встроенное реле рассчитано на коммутацию активной нагрузки, не предназначено для управления мощными индуктивными или емкостными нагрузками без дополнительной защиты
• Настройка тарифов выполняется вручную - не поддерживается удалённая конфигурация

Примеры использования

• Автоматическое включение водонагревателя или теплого пола в ночное время при сниженном тарифе
• Управление системой кондиционирования в офисе - работа в “дневной” зоне, выключение в “ночную”
• Учёт энергопотребления в коттедже с двухтарифным договором с энергосбытом
• Замена старого механического счетчика на современный с возможностью экономии за счёт тарификации

Практические советы

• Перед установкой проверьте соответствие максимального тока (60 А) вашей проектной нагрузке - особенно при наличии мощных нагревательных приборов
• Настройте временные границы тарифов точно по графику вашего энергоснабжающего органа - расхождение может привести к неверному начислению
• Обязательно используйте автоматический выключатель перед счетчиком для защиты от перегрузок и коротких замыканий
• При монтаже в холодных помещениях убедитесь, что температура не опускалась ниже -40 C во время хранения - это может повредить экран
• Счетчик SKAT 115E/1-5(60) STIROD от EKF серии PROxima рекомендован для замены аналогичных моделей других производителей - он физически и функционально взаимозаменяем с большинством стандартных однофазных счетчиков с реле
