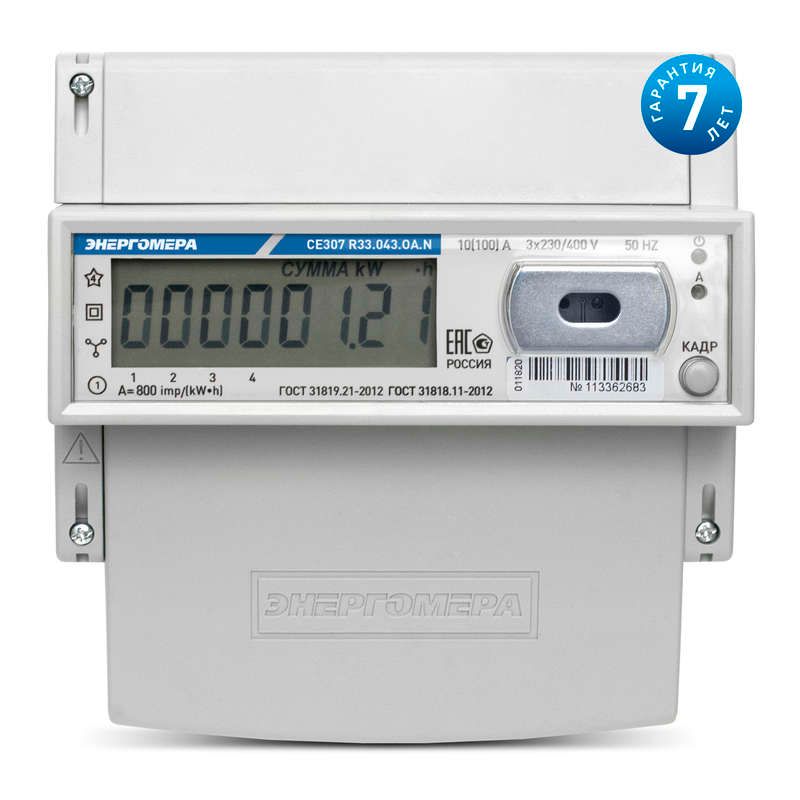

Счетчик электроэнергии CE307 R33.145.ОA.N трехфазный многотарифный, 5(60), кл.точ. 1.0, D, ЖКИ, RS485, оптопорт Мск - 101004007012713 Энергомера 101004007012770 101004007011791

Счетчик электроэнергии трехфазный многотарифный Энергомера с артикулом 101004007012713 предназначен для точного учета активной энергии в трёхфазных сетях 230/400 В. Устройство оснащено интерфейсами RS-485 и оптопортом, что позволяет интегрировать его в системы автоматизированного учёта (АСКУЭ), а также использовать автономно. Монтаж осуществляется на DIN-рейку, корпус выполнен из прочного пластика с защитой IP51.

Назначение и область применения

Счетчик электроэнергии трехфазный многотарифный Энергомера используется для измерения и регистрации потребленной активной электроэнергии в трёхфазных четырёхпроводных цепях переменного тока частотой 50 Гц. Подходит для установки в жилых домах, офисах, промышленных объектах, на производственных линиях, в котельных и других местах, где требуется точный многотарифный учёт.

Обеспечивает работу как в автономном режиме, так и в составе систем АСКУЭ - данные передаются на диспетчерские пункты через RS-485 или оптоволоконный порт. Применяется там, где важно разделять расходы по времени суток (например, день/ночь, будние/выходные).

Технические характеристики

• Класс точности: 1.0 - соответствует требованиям ГОСТ для коммерческого учёта
• Номинальное напряжение: 230/400 В - совместим с сетями TN-S, TN-C-S, TT
• Номинальный ток: 5 А, максимальный: 60 А - прямое измерение без трансформаторов тока
• Количество тарифов: 5 (включая 5-й аварийный тариф для экстренных ситуаций)
• Интерфейсы связи: RS-485 (Modbus RTU) и оптопорт - для удалённого сбора данных
• Отображение: крупный ЖКИ-экран - удобен для считывания в условиях слабого света
• Импульсный выход: электрический и оптический - для подключения внешних устройств (например, импульсных счётчиков или контроллеров)
• Защита: IP51 - защищён от пыли и вертикальных брызг воды
• Рабочая температура: от -40C до +70C - подходит для холодных и жарких помещений
• Количество модулей DIN: 8 - занимает стандартную ширину 144 мм
• Материал корпуса: самозагасающий пластик
• Нормативы: ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012
• Климатическое исполнение: Т3 - для умеренно-тёплого климата с возможностью эксплуатации в неотапливаемых помещениях

Совместимость и монтаж

Счетчик электроэнергии трехфазный многотарифный Энергомера монтируется на стандартную DIN-рейку типа TS35. Крепление происходит с помощью защёлок на задней части корпуса - достаточно вставить прибор в рейку и зафиксировать. Для установки на плоскую поверхность предусмотрены крепёжные отверстия (не требуют дополнительных адаптеров).

Подключение проводов: входные и выходные клеммы расположены сверху и снизу. Рекомендуется использовать медные провода сечением 1–10 мм2. Обязательно соблюдать правильную последовательность фаз A-B-C и подключение нулевого провода N. Перед подключением проверьте соответствие напряжения сети заявленному значению 230/400 В.

Интерфейсы RS-485 и оптопорт работают одновременно. Для подключения к АСКУЭ используйте экранированный двужильный кабель с заземлением экрана на одном конце. Оптопорт требует инфракрасного передатчика (обычно поставляется отдельно).

Безопасность и стандарты

Счетчик соответствует российским нормативам ГОСТ 31818.11-2012 (обшие требования) и ГОСТ 31819.21-2012 / ГОСТ 31819.22-2012 (требования к электронным счётчикам). Разрешение на применение - внутригосударственное, то есть сертифицирован для использования в РФ, но не предназначен для экспорта.

Наличие кодового замка предотвращает несанкционированный доступ к настройкам и данным. Для изменения параметров (тарифов, времени, коэффициентов) требуется специальный ключ или программное обеспечение.

Преимущества

• Высокая точность класса 1.0 - минимизация погрешности при коммерческом учёте
• Пять тарифов + аварийный - гибкая система распределения стоимости энергии
• Функция контроля мощности - позволяет отслеживать перегрузки и анализировать нагрузку
• Широкий диапазон температур - надёжная работа даже в неотапливаемых щитовых
• Крупный ЖКИ-дисплей - легко читается даже при плохом освещении
• Два интерфейса связи - повышает отказоустойчивость и обеспечивает резервный канал передачи данных

Ограничения применения

• Не предназначена для измерения реактивной энергии - только активная мощность
• Запрещено использование в средах с высокой концентрацией масел, химических паров или агрессивных газов - материал корпуса не рассчитан на такие условия
• IP51 не обеспечивает защиту от прямого попадания воды - нельзя устанавливать на улице или во влажных помещениях без дополнительной защиты
• Только прямое включение - не подходит для цепей с токами выше 60 А; для больших нагрузок нужны трансформаторы тока и другие модели (например, 5-100 А)
• Не работает с протоколами Modbus TCP/IP - только Modbus RTU по RS-485

Примеры использования

• Промышленный цех: учёт энергии по тарифам дня/ночи для снижения затрат
• Жилой комплекс: распределение платы между квартирами по времени суток
• Котельная: контроль потребления теплогенерирующего оборудования
• Автомобильный сервис: учёт энергии зарядных станций для электромобилей
• Складской комплекс: мониторинг нагрузки на освещение и оборудование в ночное время

Практические советы

• При первом запуске сбросьте внутренний часовой механизм и установите текущее время - иначе тарифы будут работать некорректно
• Для настройки тарифов используйте официальное ПО от Энергомера или сторонние программы, поддерживающие Modbus RTU
• Проверяйте полярность при подключении оптопорта - неверное соединение не повредит устройство, но не позволит передавать данные
• Если счётчик установлен в шкафу, обеспечьте минимальный зазор вокруг него для теплоотвода - особенно при длительной работе при +60 C
• Для обслуживания АСКУЭ рекомендуется заводить отдельную линию RS-485 для каждого счётчика - это исключает помехи и коллизии при передаче данных
• При использовании нескольких счётчиков Энергомера в одной сети убедитесь, что каждый имеет уникальный адрес (по умолчанию - 1); изменяйте его через меню или ПО
