Счетчик электроэнергии однофазный многотарифный Энергомера СЕ102 R5.1 145 JA 5-60А ЖКИ на монтажную плату | 101002003012501 101002003012849

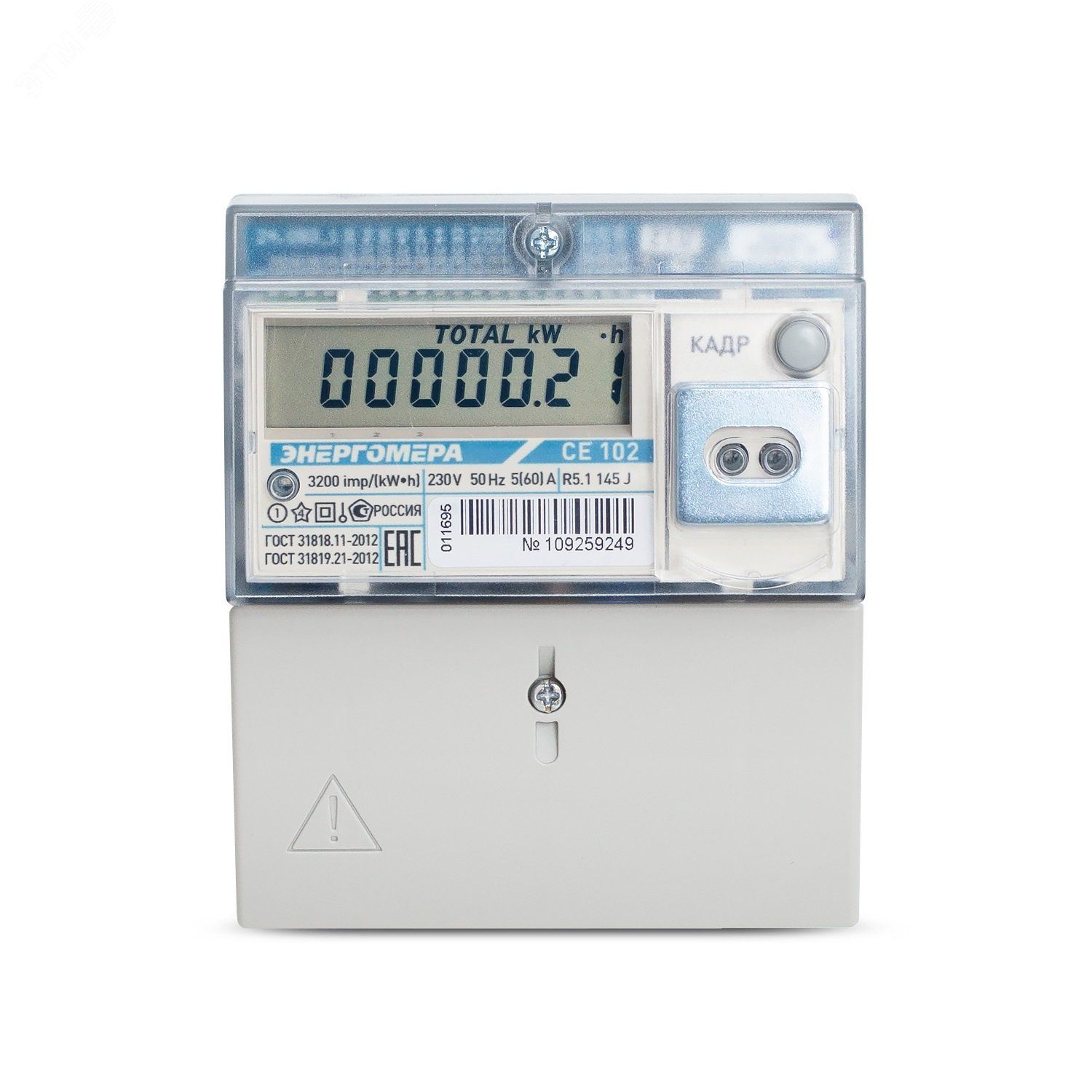

Счетчик электроэнергии однофазный многотарифный CE102R5.1 145 JA 5(60)А с ЖКИ на монтажную плату с RS485 - электронный прибор для точного учета потребления активной и реактивной энергии в бытовых и промышленных сетях 220 В. Разработан компанией Энергомера, устанавливается на DIN-рейку или монтажную плату, поддерживает четыре основных и один аварийный тариф, а также передает данные через RS-485.

Назначение и область применения

Счетчик электроэнергии однофазный многотарифный CE102R5.1 145 JA 5(60)А с ЖКИ на монтажную плату с RS485 предназначен для автоматизированного учета электроэнергии в однофазных сетях с частотой 50 Гц. Подходит для установки в распределительных щитках жилых домов, офисов, малых производств и коммунальных объектов. Применяется там, где требуется дифференцированный расчет за энергию по времени суток - например, при использовании ночного тарифа или управляемых нагрузок.

Технические характеристики

• Номинальное напряжение: 220 В (рабочий диапазон соответствует 230 В +-10%)
• Номинальный ток: 5 А, максимальный ток: 60 А
• Частота сети: 50 Гц
• Класс точности: 1 - допустимая погрешность не более +-1%
• Тип измеряемой энергии: активная и реактивная
• Число тарифов: 4 основных + 1 аварийный
• Индикатор: ЖКИ-дисплей для отображения текущих значений
• Интерфейс связи: RS-485 (для удаленного сбора данных)
• Степень защиты: IP51 - защита от пыли и вертикально падающих капель воды
• Способ монтажа: на DIN-рейку или прямо на монтажную плату

Совместимость и монтаж

Счетчик электроэнергии однофазный многотарифный CE102R5.1 145 JA 5(60)А с ЖКИ на монтажную плату с RS485 совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа на плату используются два крепежных отверстия - они расположены согласно габаритным чертежам производителя. Подключение проводов осуществляется к клеммной колодке: L (фаза), N (ноль). Кабели должны иметь сечение до 2,5 мм2. Интерфейс RS-485 требует экранированного двужильного кабеля с заземлением экрана на одном конце. Не используйте длинные линии (>1200 м) без повторителей. Оптический порт доступен для программирования и считывания данных с помощью инфракрасного считывателя.

Безопасность и стандарты

Счетчик соответствует требованиям ГОСТ 31819.21–2012 и ГОСТ Р МЭК 62053-21. Имеет сертификаты на соответствие ЕАЭС. Защита IP51 обеспечивает безопасную работу в закрытых помещениях с нормальной влажностью - не предназначен для установки вне помещений или в сырых средах. Напряжение питания не превышает 250 В - перегрузка выше указанного значения недопустима.

Преимущества

• Поддержка четырех тарифов позволяет точно рассчитывать стоимость электроэнергии по различным периодам суток
• RS-485 обеспечивает надежную связь с системами АСУ ТП и АИИС КУЭ
• ЖКИ-дисплей отображает все ключевые параметры: потребление, тариф, время, напряжение
• Высокая перегрузочная способность - до 60 А - снижает риск выхода из строя при кратковременных скачках тока
• Монтаж на DIN-рейку ускоряет установку и замену в существующих щитах

Ограничения применения

• Не применяется в трехфазных сетях - только для однофазных цепей 220 В
• Защита IP51 исключает использование во влажных, пыльных или открытых местах (например, на улице, в подвале с протечками)
• Работает только при температуре от -20C до +55C - не подходит для холодных необогреваемых щитовых
• Не имеет встроенного GSM или Wi-Fi - для удалённого доступа нужен внешний шлюз
• Требуется предварительная настройка тарифов через оптический порт - нельзя изменить тарифы через RS-485 без прав доступа

Примеры использования

• Установка в квартирном щите для учета по тарифу “день-ночь” - экономия на освещении и нагреве в ночное время
• Промышленный контур: контроль энергопотребления станков, компрессоров, насосов с возможностью выгрузки данных в SCADA
• Общедомовые системы учета - сбор показаний с нескольких счетчиков по одной RS-485-шине
• Автоматизация тепловых пунктов - учет реактивной мощности для коррекции коэффициента мощности

Практические советы

• Перед монтажом проверьте соответствие номинала тока (5(60)А) вашей нагрузке - если постоянный ток близок к 60 А, выбирайте счетчики с запасом
• При подключении RS-485 соблюдайте полярность A/B - неверная распиновка нарушит связь
• Для долговечности работы избегайте установки рядом с источниками сильных помех: частотниками, сварочными аппаратами
• Настройку тарифов выполняйте через оптический порт с помощью специализированного ПО - инструкция есть в документации Энергомера
• Замена счетчика CE102R5.1 145 JA 5(60)А с ЖКИ на монтажную плату с RS485 не требует перепрограммирования - сохраненные данные остаются после отключения питания
