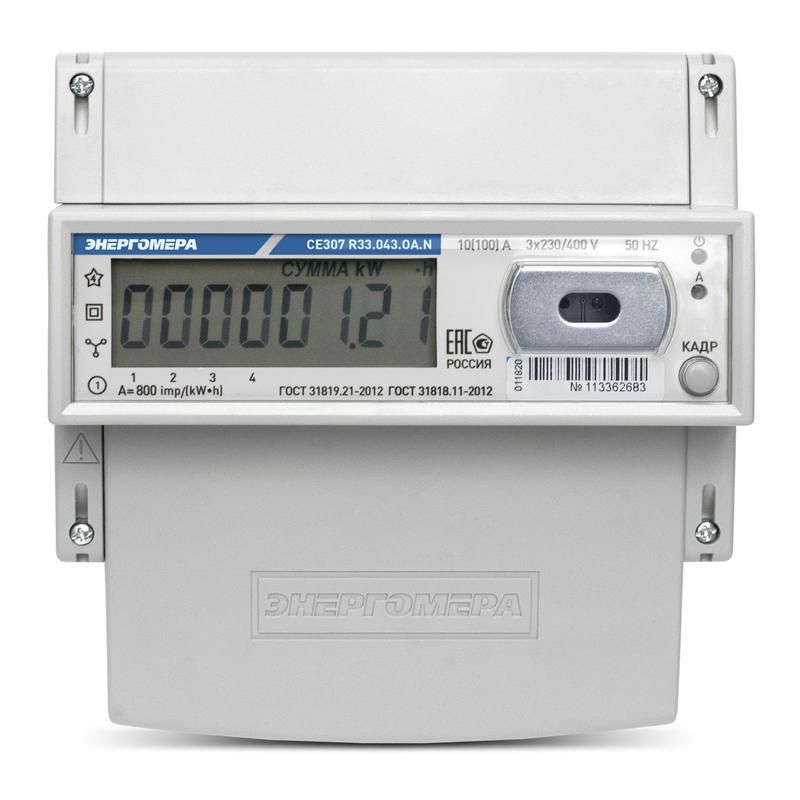

Счетчик электроэнергии трехфазный многотарифный Энергомера CE307 R33.043.ОA.N 5-10 А ЖКИ на DIN-рейку | 101004007012768

Счетчик электроэнергии трехфазный многотарифный CE307 R33.043.OA.N 5-10 А ЖКИ на DIN-рейку - электронный прибор для учета активной энергии в трехфазных сетях с частотой 50 Гц. Подходит для установки на DIN-рейку в щитах жилых, коммерческих и промышленных объектах. Бренд Энергомера обеспечивает надежность и соответствие российским стандартам.

Назначение и область применения

Счетчик CE307 R33.043.OA.N 5-10 А ЖКИ на DIN-рейку предназначен для точного учета потребления активной электроэнергии в трехфазных сетях. Он поддерживает до четырех тарифов, что позволяет раздельно фиксировать расход энергии в зависимости от времени суток - например, день/ночь, будние/выходные. Применяется в квартирах, офисах, производственных цехах, на тепловых пунктах и других объектах, где требуется дифференцированный учет и автоматизация контроля за потреблением.

Технические характеристики

• Тип измерения: активная мощность (только kWh)
• Номинальный ток: 5 А
• Максимальный ток: 10 А (рабочий диапазон от 5 до 10 А)
• Класс точности: 0.5S - высокая точность даже при малых нагрузках, соответствует требованиям для коммерческого учета
• Количество тарифов: 4 (можно программировать временные зоны)
• Индикация: ЖК-экран с цифровым отображением значений
• Рабочая частота: 47.5–52.5 Гц (стандартная для сети 50 Гц)
• Способ монтажа: крепление на DIN-рейку 35 мм
• Интерфейсы связи: оптопорт (инфракрасный) и RS-485 (для подключения к системам АСУ ТП, SCADA, удаленного сбора данных)

Совместимость и монтаж

CE307 R33.043.OA.N 5-10 А ЖКИ на DIN-рейку устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются три фазы (L1, L2, L3) и ноль (N). Клеммы рассчитаны на провода сечением до 2,5 мм2. Монтаж выполняется после отключения питания. После установки необходимо проверить правильность подключения фаз и нулевого провода - неверная распайка приведёт к некорректным показаниям. Интерфейс RS-485 требует экранированного кабеля с терминальными резисторами 120 Ом на концах шины. Инфракрасный порт используется для считывания данных через переносной считыватель или планшет с IR-модулем.

Безопасность и стандарты

Счетчик соответствует требованиям ГОСТ Р 52320-2005 и ГОСТ Р 52495-2006 для электронных счетчиков активной энергии. Класс точности 0.5S допускает использование в коммерческом учете. Устройство имеет внутреннюю защиту от перегрузок и импульсных помех. Не содержит механических движущихся элементов - исключает износ и необходимость регулярной смазки.

Преимущества

• Высокая точность класса 0.5S - важна для расчетов с энергоснабжающими организациями
• Поддержка 4 тарифов - позволяет эффективно планировать энергопотребление и снижать затраты
• Цифровая индикация - четкое отображение всех параметров без необходимости снятия показаний вручную
• RS-485 и оптопорт - обеспечивают гибкую интеграцию в системы автоматизированного учета
• Компактный форм-фактор - занимает мало места на DIN-рейке, удобен для модульных щитов

Ограничения применения

• Не подходит для сетей с током выше 10 А - при превышении возможны повреждения или выход из строя
• Не измеряет реактивную энергию, мощность, коэффициент мощности - только активную (kWh)
• Не предназначена для работы вне температурного диапазона, указанного в документации (обычно –25…+55 C); не рекомендовано применение во взрывоопасных средах
• Требуется внешний источник питания для передачи данных по RS-485 - сам счетчик не выдает питание на линию

Примеры использования

• Жилой дом с двухтарифным графиком - учет ночного и дневного потребления
• Производственный участок с несколькими линиями - отслеживание энергозатрат по каждой группе оборудования
• Теплообменный пункт - учет энергии для расчета платы между собственником и управляющей компанией
• Автоматизированный щит управления - интеграция с SCADA-системой через RS-485 для удалённого мониторинга

Практические советы

• Перед установкой проверьте максимальную нагрузку на линию - если ток часто близок к 10 А, лучше выбрать модель с большим номиналом (например, 10(40) А)
• При использовании RS-485 используйте кабель типа FTP с экраном и подключите заземление экрана только с одной стороны
• Настройка тарифов осуществляется через инфракрасный порт - нужен совместимый считыватель (например, Энергомера IR-Reader)
• При замене старого счетчика сохраните все подключения - фазы должны остаться на тех же клеммах, чтобы не нарушить последовательность
• Для долгосрочной эксплуатации избегайте установки рядом с источниками сильных электромагнитных полей (частотные преобразователи, сварочные аппараты)
