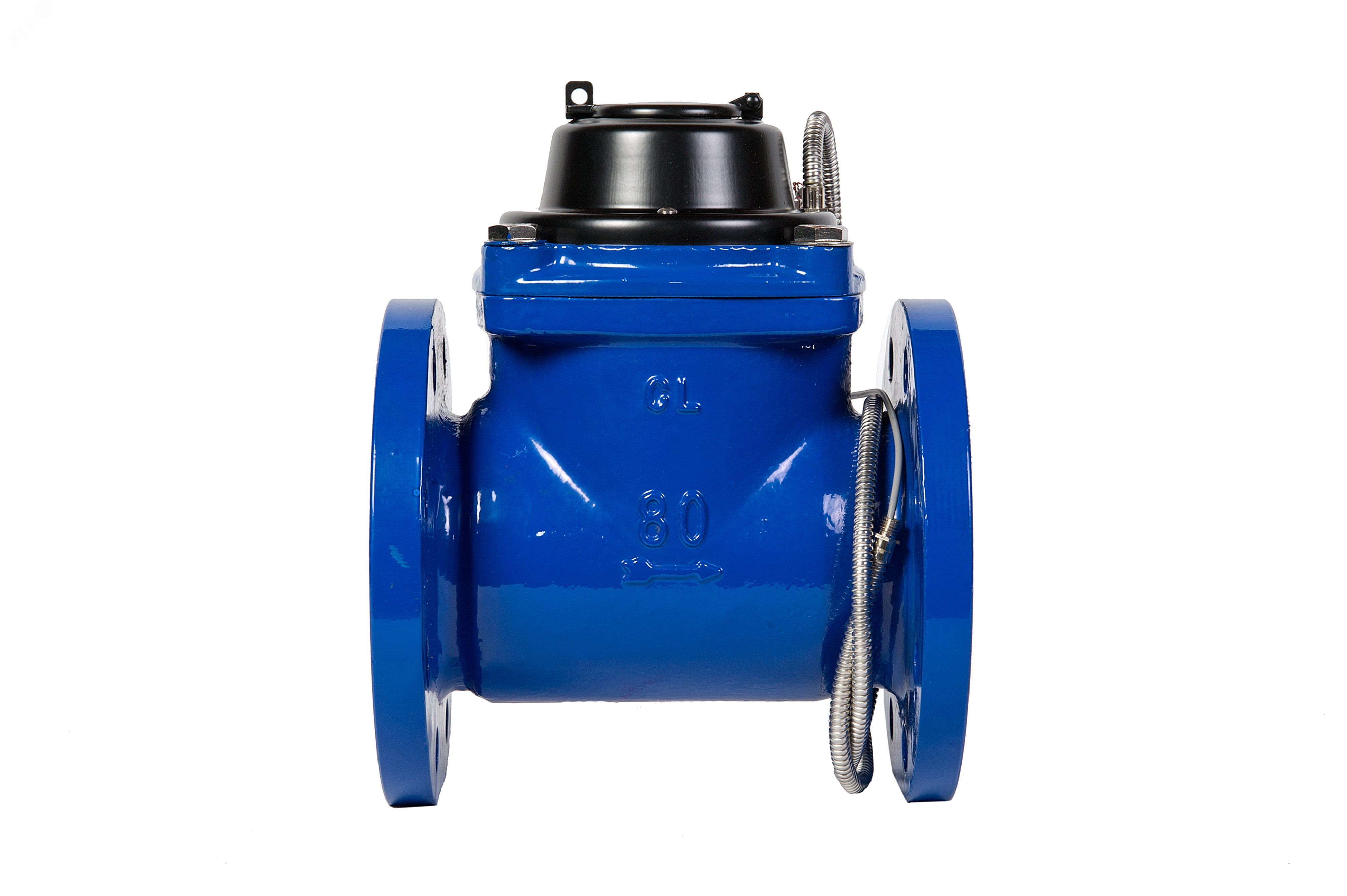

Счетчик воды турбинный СТВХ-80 с импульсным выходом(ДГ) - 78-80-03 Декаст М

Счетчик воды турбинный СТВХ-80 с импульсным выходом (ДГ) от Бренда Декаст М - устройство для точного учета объема холодной воды в промышленных системах водоснабжения. Его фланцевое исполнение, высокая степень защиты IP68 и импульсный выход позволяют использовать его в сложных условиях, напрямую интегрируясь в АСКУЭ.

Назначение и область применения

Счетчик воды турбинный СТВХ-80 с импульсным выходом (ДГ) предназначен для измерения расхода холодной воды в крупных системах водоснабжения. Применяется на предприятиях, котельных, насосных станциях, ЖКХ и других объектах с централизованной подачей воды. Подходит для постоянной работы в трубопроводах с высокой нагрузкой и требует минимального обслуживания.

Технические характеристики

• Условный проход: 80 мм - соответствует трубам DN80
• Установочный размер: 225 мм - расстояние между фланцами для правильной установки
• Тип измерения: Турбинный - за счет вращения турбины, приводимой потоком воды
• Тип счетчика: Импульсный - выдает электрический сигнал (импульсы) для передачи данных в АСКУЭ
• Исполнение: Сухоходное - механизм измерения отделён от воды, повышает долговечность
• Тип соединения: Фланцевое - крепится через фланцы, обеспечивает надежное и герметичное соединение
• Степень защиты: IP68 - полностью защищён от пыли и длительного погружения в воду
• Материал корпуса: Чугун - прочный, устойчив к механическим воздействиям и коррозии в среде холодной воды
• Рабочее давление: До 16 бар - рассчитан на системы с повышенным гидравлическим давлением
• Вид струи: Многоструйный - равномерное распределение потока снижает погрешность измерений
• Антимагнитная защита: Да - предотвращает влияние внешних магнитных полей на показания
• Межповерочный интервал: 6 лет - период между обязательными поверками
• Гарантийный срок: 18 месяцев
• Диапазон температур: От +5C до +50C - работает только с холодной водой, не допускает перегрева
• Цвет: Корпус - синий, крышка - черный; синий цвет указывает на предназначение для холодной воды

Совместимость и монтаж

Счетчик воды турбинный СТВХ-80 с импульсным выходом (ДГ) устанавливается в горизонтальном положении с соблюдением направления потока, указанного на корпусе. Для монтажа используются фланцы с болтовым креплением. Комплектуется уплотнительными прокладками - замена при необходимости выполняется самостоятельно. Кабель вывода импульсов подключается к контроллеру АСКУЭ. Убедитесь, что посадочные диаметры труб совпадают с условным проходом 80 мм. Недопустимо использование в вертикальной плоскости без согласования с производителем.

Безопасность и стандарты

Счетчик воды турбинный СТВХ-80 с импульсным выходом (ДГ) соответствует требованиям ГОСТ Р 50942-2004 для счетчиков воды. Выполнен с антимагнитной защитой, исключающей возможность намеренного смещения показаний. Степень защиты IP68 позволяет применять в сырых помещениях, канализационных колодцах и открытых участках трасс. Сертифицирован для эксплуатации в промышленной среде.

Преимущества

• Высокая точность измерений благодаря многоструйному турбинному механизму
• Надежная работа в условиях высокого давления (до 16 бар)
• Защита от магнитного вмешательства - противодействие хищениям воды
• Сухоходная конструкция продлевает срок службы измерительного модуля
• Импульсный выход (датчик геркона/МИД) легко интегрируется в любые системы автоматизации
• Долгий межповерочный интервал - 6 лет снижает затраты на сервис

Ограничения применения

• Не применяется для горячей воды - максимальная температура +50C, выше - риск деформации и отказа
• Запрещено использование в агрессивных жидкостях (нефтепродукты, щелочи, кислоты)
• Требует наличия достаточного прямого участка трубы до и после прибора (минимум 5D до, 2D после) для точности
• Не рекомендован для систем с частыми гидроударами - возможен выход из строя турбины
• Не подлежит ремонту - при поломке требуется замена всего устройства

Примеры использования

• Автоматизация учёта воды на котельной с подачей тепла в микрорайон
• Контроль потребления в промышленном цехе с технологическими нуждами
• Подключение к АСКУЭ на водозаборной станции городского водоснабжения
• Учёт в системе рециркуляции охлаждения на заводских линиях

Практические советы

• Перед монтажом проверьте наличие прокладок - они уже есть в комплекте, но запасные лучше иметь под рукой
• При использовании в зонах с высокой влажностью или подземной прокладкой убедитесь, что кабели подведены с водоотводящими муфтами
• При первом запуске система должна работать без воздушных пробок - воздух в трубе даёт ложные импульсы
• Для контроля целостности сигнала используйте тестовый импульсный анализатор - он покажет работу датчика ДГ
• Не путайте модели: СТВХ-80 - для холодной воды (синий); СТВУ - для горячей (красный). Цвет корпуса - важный ориентир
