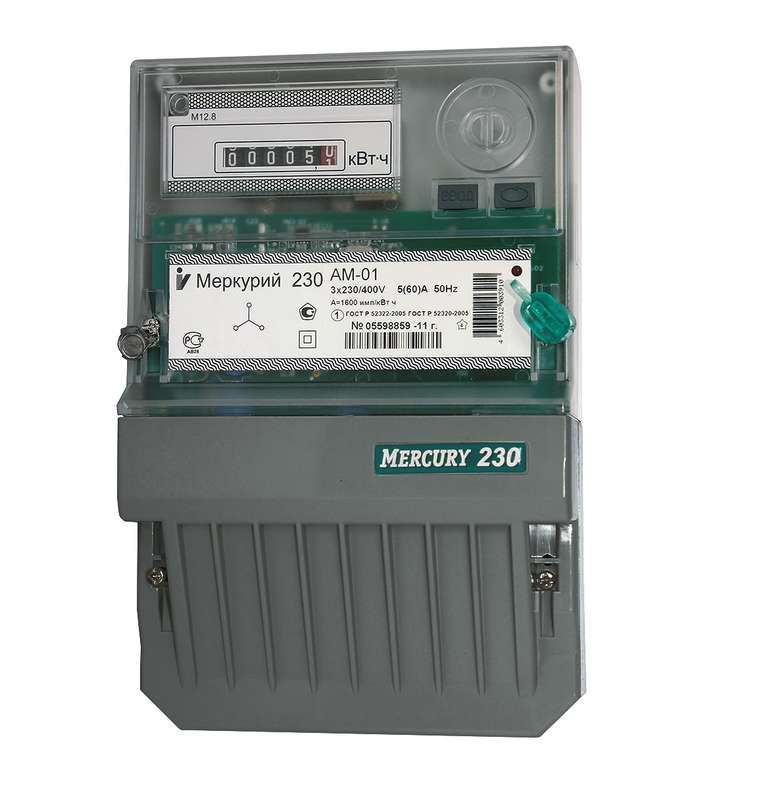

Счетчик Меркурий 230 AM-01 3ф 5-60А класс точн. 1.0 1 тариф. импульс. вых. на панель мех. ОУ Инкотекс 00000032428

Счетчик электроэнергии трехфазный однотарифный 5–60 А класса точности 1.0 с импульсным выходом от компании ИНКОТЕКС (артикулы 230am01, 32428, 00000032428) предназначен для точного измерения активной и реактивной энергии в трёхфазных сетях 230/400 В. Устройство сочетает цифровую обработку сигналов с механическим отсчётным устройством, что обеспечивает надёжную визуальную фиксацию показаний даже при сбоях в системе передачи данных.

Назначение и область применения

Счетчик электроэнергии трехфазный однотарифный 5–60 А используется для учёта потребления электроэнергии в промышленных объектах, на производственных линиях, в распределительных щитах и других местах с трёхфазной нагрузкой. Подходит для установки там, где требуется постоянный контроль расхода энергии без необходимости удалённой передачи данных - например, в зонах с ограниченной связью или при использовании автономных систем сбора информации. Импульсный выход позволяет подключить внешние приборы - такие как системы автоматического сбора данных, контроллеры или вторичные регистраторы.

Технические характеристики

• Тип: Электронный счетчик с механическим отсчётным устройством (ЭМОУ)
• Фазность: Трёхфазный
• Номинальный ток: 5 А (максимальный - 60 А)
• Номинальное напряжение: 230/400 В
• Класс точности: 1.0 (соответствует требованиям ГОСТ 31819.21-2012)
• Тарификация: Однотарифный - учитывает всю энергию по единому тарифу
• Измеряемые величины: Активная и реактивная энергия
• Частота сети: 50 Гц
• Импульсный выход: Электрический, для подключения к внешним устройствам сбора данных
• Защита от обратного хода: Да - предотвращает учёт энергии при её возврате в сеть
• Диапазон температур: От –40 C до +55 C
• Способ монтажа: На монтажную плату (панель)
• Разрешение на применение: Внутригосударственное (не сертифицирован для экспорта)

Совместимость и монтаж

Счетчик электроэнергии трехфазный однотарифный 5–60 А монтируется на DIN-рейку или жестко закрепляется на монтажной плате внутри шкафа управления. Для подключения используются клеммы для трёх фаз, нулевого провода и заземления. Импульсный выход требует подключения через изолированный кабель с минимальным сечением 0,5 мм2 - рекомендуется использовать экранed кабель при наличии помех. Монтаж допускается только после отключения питания и соблюдения правил безопасности. Обязательно проверьте соответствие тока нагрузки диапазону 5–60 А - перегрузка приведёт к повреждению устройства.

Безопасность и стандарты

Счетчик соответствует требованиям ГОСТ 31819.21-2012 для электронных счетчиков активной энергии. Антиреверсный механизм и защита от воздействия магнитных полей обеспечивают устойчивость к попыткам вмешательства. Устройство не содержит открытых высоковольтных элементов при нормальной эксплуатации, однако при работе с клеммами необходимо соблюдать правила работы с оборудованием под напряжением. Разрешение на применение действует только на территории России - использование за рубежом запрещено.

Преимущества

• Комбинированная система: цифровая обработка сигнала + механический счётчик - отказоустойчивость при сбоях в электронике
• Учёт по модулю - работает корректно при любой фазировке токовых цепей
• Импульсный выход позволяет интегрировать счетчик в системы АСКУЭ без замены основного оборудования
• Высокий класс точности 1.0 - минимизация погрешности измерений
• Широкий температурный диапазон - подходит для холодных и жарких помещений

Ограничения применения

• Не поддерживает многотарифный учёт - нельзя использовать для дифференцированного тарифирования (например, день/ночь)
• Отсутствуют интерфейсы RS-485, Modbus, Ethernet - данные можно получить только через импульсный выход
• Запрещена установка вне закрытых щитов - не имеет защиты IP выше, чем указано в условиях эксплуатации
• Не предназначена для подключения к сетям переменного тока частотой отличной от 50 Гц
• Не сертифицирована для международного использования - не подходит для проектов за пределами РФ

Примеры использования

• Установка в промышленном щите на участке с конвейерными линиями для контроля энергопотребления
• Подключение к системе сбора данных на заводе, где есть необходимость в резервном способе считывания показаний
• Использование в насосных станциях, компрессорных помещениях, тепловых пунктах - там, где важна надёжность и простота обслуживания
• Замена старых индукционных счетчиков в зданиях с современной автоматизацией, но без полной переоснащённости коммуникаций

Практические советы

• Перед установкой проверьте соответствие максимального тока нагрузки диапазону 5–60 А - превышение вызовет перегрев и выход из строя
• При подключении импульсного выхода используйте оптоволоконные или экранированные кабели, особенно рядом с силовым оборудованием
• Обеспечьте доступ к лицевой панели для регулярного снятия показаний - устройство не имеет дистанционного вывода данных
• При монтаже на плату соблюдайте шаг крепления и не затягивайте болты сверх меры - корпус чувствителен к деформациям
• Для долговечности избегайте установки в местах с повышенной влажностью, прямым попаданием воды или осадками - хотя устройство выдерживает широкий температурный диапазон, герметичность не предусмотрена
