Счетчик СЕ 102 R5.1 145 J 1ф 5-60А 1 класс точн. многотариф.; универс. крепление CAN ЖКИ Екат.вр.ЮЛ (ТР 103) Энергомера 101002003011695-TP103 101002003012775-TP103

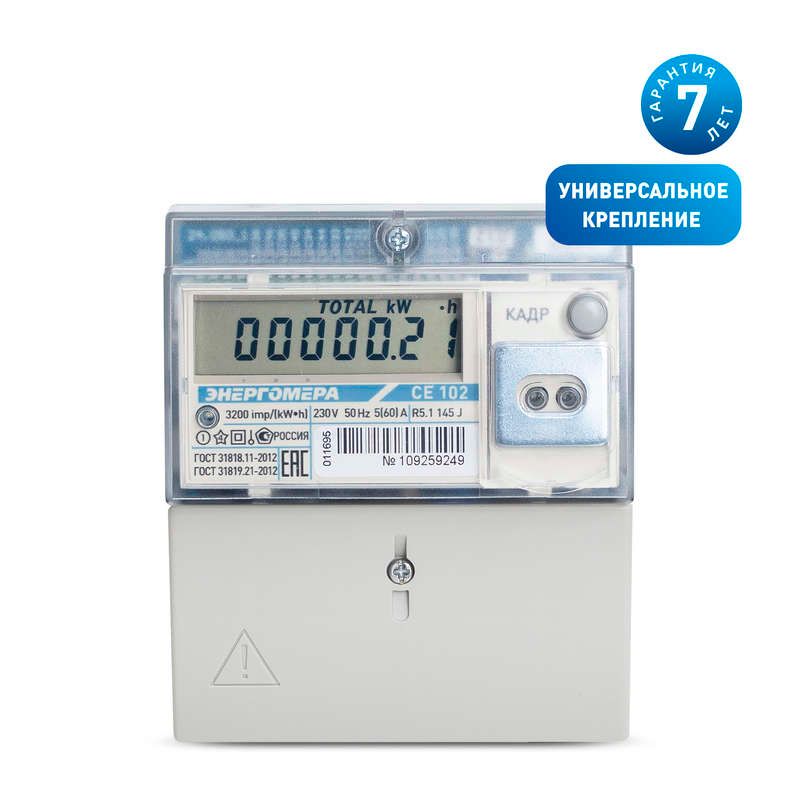

Счетчик электроэнергии CE102 R5.1 145 J — однофазный электронный прибор для точного учета активной энергии в сетях 230 В, предназначенный для установки в распределительных щитах юридических лиц. Бренд Энергомера обеспечивает надежность и соответствие российским нормативам, а артикул 101002003012775-tp103 указывает на конкретную модификацию с интерфейсом CAN и четырехтарифным учетом.

Назначение и область применения

Счетчик электроэнергии CE102 R5.1 145 J предназначен для коммерческого учета электроэнергии в однофазных сетях переменного тока с номинальным напряжением 230 В и частотой 50 Гц. Подходит для установки в жилых домах, офисах, производственных помещениях и других объектах, где требуется точный и многоступенчатый учет потребления. Применяется в системах автоматизированного контроля и управления энергией (АСКУЭ), особенно там, где важна работа с несколькими тарифами — например, ночными, дневными и пиковыми зонами.

Технические характеристики

• Тип: электронный, однофазный, прямого включения
• Номинальное напряжение: 230 В
• Номинальный ток: 5 А, максимальный — до 60 А
• Класс точности: 1.0 — соответствует требованиям для коммерческого учета
• Количество тарифов: 4 основных + 1 аварийный (резервный)
• Индикация: ЖК-дисплей, отображает значения энергии, ток, напряжение, частоту
• Интерфейс связи: CAN (для передачи данных в системы АСКУЭ)
• Импульсный выход: электрический (для подключения внешних устройств сбора данных)
• Монтаж: на DIN-рейку, ширина — 5 модулей
• Защита: IP51 — против пыли и вертикальных капель воды
• Температурный диапазон: от -45 °C до +70 °C
• Климатическое исполнение: Т3 — для помещений с умеренным и холодным климатом
• Питание: от сети 230 В; энергонезависимая память хранит данные даже при отключении
• Материал корпуса: пластик
• Нормативы: ГОСТ 31818.11-2012, ГОСТ 31819.21-2012

Совместимость и монтаж

Счетчик CE102 R5.1 145 J монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы на задней панели — входные и выходные провода фазы и нуля. Кабели должны иметь сечение, соответствующее току нагрузки (до 60 А). Интерфейс CAN позволяет подключить счетчик к шине АСКУЭ, совместимой с протоколом Modbus RTU или аналогичными системами. Для связи с компьютером или сервером используется переходник CAN-to-RS485 или USB-CAN адаптер. Устройство не требует внешнего источника питания — работает от сети, которую измеряет.

Безопасность и стандарты

Счетчик CE102 R5.1 145 J сертифицирован по российским государственным стандартам ГОСТ 31818.11-2012 и ГОСТ 31819.21-2012, что подтверждает его допуск к использованию в системах коммерческого учета. Степень защиты IP51 гарантирует безопасную работу в закрытых щитках с возможностью попадания пыли, но исключает контакт с жидкостями. Модель имеет функцию защиты от несанкционированного доступа — изменение параметров возможно только после ввода пароля. Все данные сохраняются в энергонезависимой памяти, что предотвращает потерю информации при отключении питания.

Преимущества

• Высокая точность измерения (класс 1.0) — необходима для расчетов с юридическими лицами
• Поддержка 4+1 тарифов — удобно для планирования расходов и оптимизации нагрузки
• ЖК-дисплей с подсветкой и устойчивостью к помехам — легко считывать показания даже в сложных условиях
• Архивирование данных: суточные, месячные и общие итоги — позволяют анализировать потребление за длительный период
• Журнал событий и программирования — фиксирует любые изменения, включая попытки вмешательства
• Работа при экстремальных температурах — подходит для неотапливаемых щитовых комнат
• Интеграция с современными системами АСКУЭ через CAN — снижает затраты на модернизацию учета

Ограничения применения

• Не предназначен для трехфазных сетей — только для однофазных 230 В
• IP51 не обеспечивает защиту от брызг и прямого контакта с водой — запрещено монтаж вне закрытых щитов
• Интерфейс CAN требует наличия совместимой системы сбора данных — без него невозможно удалённое считывание
• Не имеет встроенного GSM или Ethernet — для удаленного доступа нужен дополнительный шлюз
• Запрещена установка в местах с постоянным воздействием открытого огня, высокой влажности или агрессивных сред

Примеры использования

• Установка в этажном щите многоквартирного дома для учета электроэнергии по тарифам день/ночь
• Контроль потребления на производственной линии с различными режимами работы (смены, перерывы)
• Управление энергопотреблением в административных зданиях с раздельным учетом по отделам
• Автоматизация учета в складских комплексах с ночным режимом освещения и оборудования

Практические советы

• При замене старого счетчика проверьте соответствие посадочных размеров — новый CE102 R5.1 145 J занимает 5 модулей DIN, как и большинство современных моделей
• Для правильной работы CAN-интерфейса используйте терминирующие резисторы 120 Ом на крайних устройствах шины
• Обязательно настройте временные метки — счетчик использует екатеринбургское время, которое отличается от московского на 2 часа
• При первом включении выполните начальную калибровку времени и даты через сервисный порт — иначе журнал событий будет некорректным
• Не забудьте зарегистрировать артикул 101002003011695-tp103 в базе АСКУЭ — он может отличаться от другого варианта с тем же названием
• Проверьте наличие лицензионного разрешения на использование в вашем регионе — хотя указано “внутригосударственное”, некоторые региональные органы требуют дополнительной регистрации
