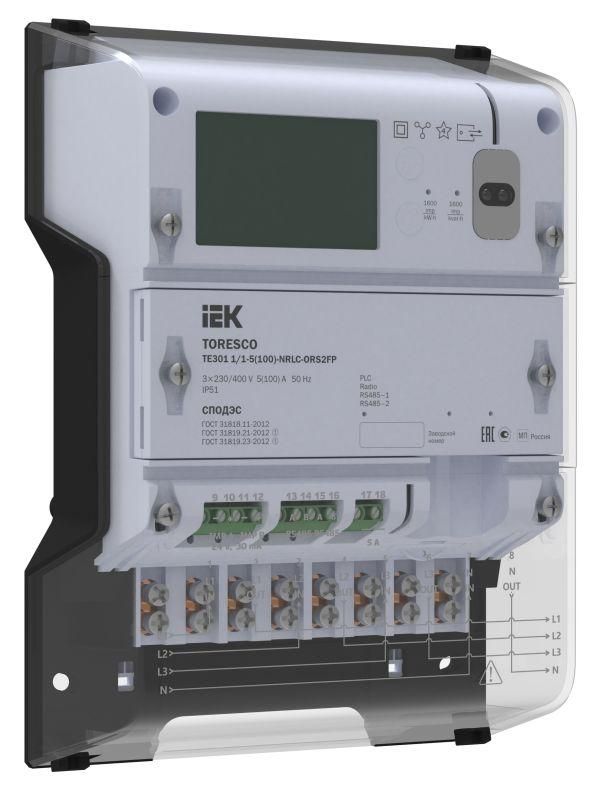

Счетчик TE301 0.5S/0.5-5(10)T-NLC-ORS2FPG TORESCO IEK TR-TE301-010T-5-RS2FPG

Счетчик электрической энергии TE301 0,5S/0,5-5(10)T-NLC-ORS2FPG — трёхфазный электронный прибор для точного учёта активной и реактивной энергии в обоих направлениях, предназначенный для установки в сетях 230/400 В с трансформаторным подключением. Произведён бренда IEK, артикул tr-te301-010t-5-rs2fpg, соответствует требованиям Российского реестра средств измерений.

Назначение и область применения

Счетчик электрической энергии TE301 0,5S/0,5-5(10)T-NLC-ORS2FPG используется для двунаправленного учёта электроэнергии — то есть он фиксирует как потребление, так и поставку энергии (например, от солнечных панелей или генераторов). Подходит для промышленных объектов, коммунальных систем, энергоёмких производств и объектов с возобновляемыми источниками энергии. Применяется в составе автоматизированных систем учёта электроэнергии (АСКУЭ).

Технические характеристики

• Класс точности: 0.5S/0.5 — высокая точность измерений даже при малых нагрузках (класс S), допустимая погрешность ±0.5%
• Номинальное напряжение: 230 В (фазное), 400 В (линейное) — совместим с сетями TN-S, TN-C-S, IT
• Номинальный ток: 5 А — максимальный ток до 10 А (перегрузочная способность)
• Частота сети: 50 Гц — стандарт для России и стран СНГ
• Тип подключения: трансформаторный — требует внешних трансформаторов тока (ТТ)
• Тип тарифа: многотарифный — поддерживает до 4 тарифных зон (например, день/ночь/выходные)
• Измеряемые величины: активная и реактивная энергия по каждой фазе, мощность, коэффициент мощности
• Интерфейсы связи: RS-485 — для проводной передачи данных; другие интерфейсы (PLC, RF433, GSM) указаны в описании производителя, но в данной модели не реализованы
• Импульсный выход: D0 — электрический импульсный сигнал, 1600 имп/кВт·ч — для подключения внешних устройств контроля
• Индикация: цифровой ЖК-экран — отображает текущие значения, тарифы, состояние
• Срок службы: 30 лет — при соблюдении условий эксплуатации
• Калибровка: да — заводская поверка выполнена, срок межповерочного интервала — 16 лет

Совместимость и монтаж

Счетчик электрической энергии TE301 0,5S/0,5-5(10)T-NLC-ORS2FPG устанавливается только через трансформаторы тока. Для работы требуется три ТТ с номиналом 5 А на вторичной стороне. Клеммы подключения расположены в нижней части корпуса — доступны после снятия крышки. Подключение к шине RS-485 выполняется парой проводов A/B — полярность важна. Нельзя использовать этот счётчик в однофазных сетях или без ТТ. Учитывайте посадочные размеры: тип крепления — DIN-рейка 35 мм.

Безопасность и стандарты

• Внесён в Российский реестр средств измерений — легален для коммерческого учёта
• Соответствует ГОСТ Р 52320-2005, ГОСТ Р 52425-2005
• Защита корпуса IP51 — защищён от пыли и вертикальных капель воды
• Разрешение на применение: внутригосударственное — не сертифицирован для экспорта

Преимущества

• Высокая класс точности 0.5S обеспечивает надёжный учёт даже при слабых нагрузках — важно для объектов с переменной нагрузкой
• Поддержка двунаправленного учёта позволяет регистрировать выработку энергии — идеально для объектов с фотоэлектрическими установками
• Многотарифный режим снижает затраты на оплату электроэнергии за счёт распределения по времени суток
• Интеграция с АСКУЭ через RS-485 — возможность удалённого сбора данных без ручного считывания
• Долгий срок службы (30 лет) и наличие калибровки исключают необходимость замены в течение всего жизненного цикла системы

Ограничения применения

• Не работает без трансформаторов тока — нельзя подключать напрямую к проводам
• Отсутствуют встроенная связь по GSM, RF433 или PLC — эти функции указаны в общем описании производителя, но не реализованы в этой модификации
• Не подходит для сетей выше 400 В или частотой отличной от 50 Гц
• Не имеет защиты от перенапряжений — рекомендуется устанавливать дополнительные устройства защиты
• Не предназначен для наружной установки — требует помещения с температурой +5…+40 °C и влажностью ≤85%

Примеры использования

• Производственный цех с конвейерами и сварочными аппаратами — учёт расхода и возможной регенерации энергии
• Фотоэлектростанция на кровле офисного здания — одновременно фиксирует потребление из сети и отдачу в сеть
• Жилищно-коммунальное хозяйство — расчёт платы по ночному тарифу для насосных станций
• Объекты с дизель-генераторами — учет вырабатываемой и потребляемой энергии в автономном режиме

Практические советы

• Перед монтажом проверьте соответствие ТТ: их коэффициент трансформации должен быть согласован с номиналом счётчика (5 А вторичный ток)
• При подключении RS-485 используйте экранированный кабель, заземлите экран в одной точке — это предотвратит помехи
• Настройка тарифов осуществляется через программное обеспечение или кнопки на лицевой панели — см. руководство пользователя
• Для долговечности избегайте установки рядом с источниками тепла, магнитных полей или вибрации
• Проверяйте показания ежемесячно — особенно при использовании в системах с обратной подачей энергии
