Счетчик TE301 1/1-5(100)-NRLC-ORS2FP TORESCO IEK TR-TE301-100-1-RS2FP

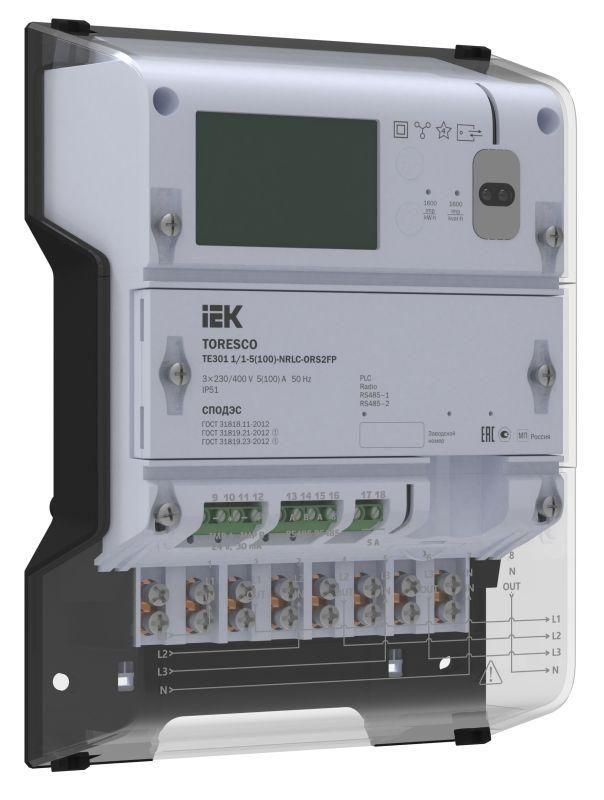

Счетчик электрической энергии TE301 1/1-5(100)-NRLC-ORS2FP - трёхфазный электронный прибор для точного учёта активной и реактивной энергии в обоих направлениях, предназначенный для установки в сетях 230/400 В, 50 Гц. Произведён в серии TORESCO, совместим с системами АСКУЭ и поддерживает передачу данных через RS-485. Артикул tr-te301-100-1-rs2fp соответствует модели с прямым включением и двумя импульсными выходами.

Назначение и область применения

Счетчик электрической энергии TE301 1/1-5(100)-NRLC-ORS2FP используется для учёта потребления и выдачи электроэнергии - то есть работает в двунаправленном режиме. Подходит для объектов с генерацией энергии: солнечные станции, ветрогенераторы, системы с обратной подачей в сеть. Применяется в промышленных и коммунальных сетях, где требуется точный контроль баланса энергии между потребителем и источником. Учитывает как активную, так и реактивную энергию, что важно для расчётов по тарифам и коэффициенту мощности.

Технические характеристики

• Тип: Электронный, 3-фазный + N (4 провода)
• Номинальное напряжение: 230 В (фазное), 400 В (линейное)
• Номинальный ток: 5 А, максимальный - до 100 А (прямое включение)
• Частота сети: 50 Гц
• Класс точности: 1.0 по активной и реактивной энергии
• Тип тарификации: Многотарифный (до 4 тарифов)
• Интерфейсы связи: RS-485 (2 канала), D0-импульсный выход (электрический)
• Частота импульсов: 1600 имп/кВт·ч
• Индикация: Цифровой ЖК-дисплей
• Срок службы: 30 лет
• Калибровка: Да, с заводской поверкой
• Регистрация: Внесён в Российский реестр средств измерений

Совместимость и монтаж

Счетчик электрической энергии TE301 1/1-5(100)-NRLC-ORS2FP устанавливается методом прямого включения - без трансформаторов тока. Для работы требует подключения трёх фаз, нулевого проводника и заземления. Клеммы рассчитаны на медные жилы сечением до 25 мм2. Интерфейс RS-485 позволяет подключить устройство к шине АСКУЭ, используя экранированный кабель с twisted pair. Импульсный выход D0 подходит для подключения внешних приёмников (например, импульсных счётчиков или контроллеров). Обязательно соблюдать полярность при подключении фаз A, B, C и N. Напряжение питания для внутренней электроники берётся из сети - внешний источник не нужен.

Безопасность и стандарты

Счетчик TE301 1/1-5(100)-NRLC-ORS2FP соответствует требованиям ГОСТ Р 52320-2005 и ГОСТ Р 52495-2006. Сертифицирован в Российской Федерации - имеет разрешение на использование внутригосударственных средств измерений. Защита корпуса IP51 - предотвращает попадание пыли и капель воды сверху. Работает в температурном диапазоне от -25C до +55C. Не рекомендовано использовать в условиях постоянной влажности выше 95%, взрывоопасных средах или сильных электромагнитных помех без защиты.

Преимущества

• Высокая точность класса 1.0 - допустимая погрешность +-1%
• Поддержка двунаправленного учёта - идеально для объектов с возобновляемыми источниками энергии
• Два независимых порта RS-485 - позволяют одновременно подключать несколько систем сбора данных
• Многотарифный режим - возможность учёта по времени суток, дням недели, сезонам
• Долгий срок службы (30 лет) и отсутствие механических деталей снижают риск отказа
• Импульсный выход D0 обеспечивает совместимость со старыми системами автоматизации

Ограничения применения

• Не подходит для сетей с напряжением выше 400 В - возможны повреждения электроники
• Не имеет встроенного GSM или Wi-Fi - для удалённого доступа требуется внешний модуль или шлюз
• Не поддерживает протокол Modbus TCP/IP - только RS-485 с протоколом MODBUS RTU
• Запрещено подключать к цепям постоянного тока
• Не предназначен для установки вне помещений без дополнительной защиты (корпуса IP65+)
• Не работает при перегрузках более 100 А длительно - возможен выход из строя

Примеры использования

• Фотоэлектрическая станция на крыше офисного здания - учёт выработанной и потреблённой энергии
• Производственный цех с регулярной подачей энергии в сеть (например, от дизель-генератора)
• Жилищно-коммунальное хозяйство - распределение затрат по тарифам ночью/днём
• Объекты с тепловыми насосами - учёт реактивной мощности для оплаты по качеству энергии
• Автоматизированные системы управления энергопотреблением (АСКУЭ) с центральным сервером

Практические советы

• Перед монтажом проверьте соответствие напряжения сети 230/400 В - завышенное напряжение вызовет сбои
• При использовании RS-485 применяйте терминальные резисторы 120 Ом на крайних устройствах шины
• Для долговечности избегайте установки рядом с высокочастотными преобразователями или сварочными аппаратами
• При первом запуске выполните сброс параметров и настройте тарифы через программное обеспечение производителя
• Импульсный выход D0 можно использовать для контроля нагрузки - например, для сигнализации превышения порога
• Проверяйте правильность подключения фаз - неверная последовательность A-B-C может исказить показания реактивной энергии
• Счетчик TE301 1/1-5(100)-NRLC-ORS2FP не требует периодической поверки в течение всего срока службы - он прошит с заводским калибровочным значением
