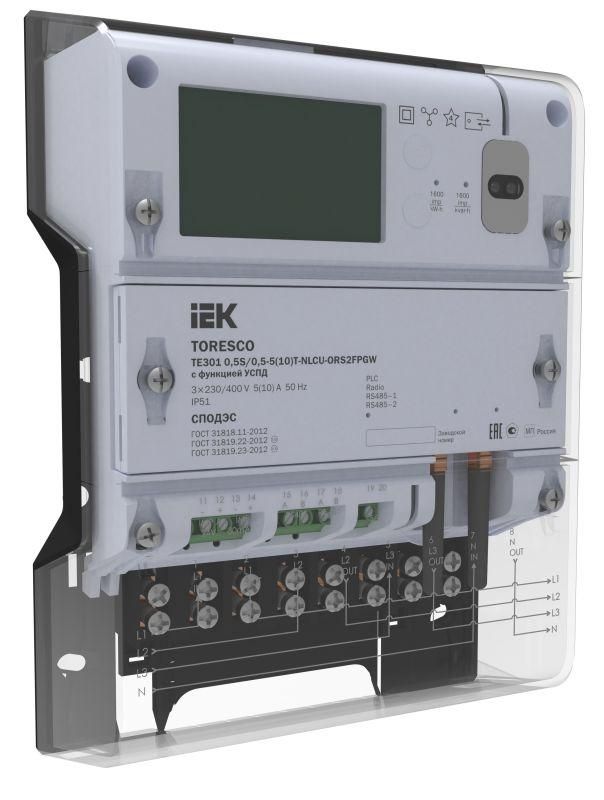

Счетчик TE301 1/1-5(100)-NRLCU-ORS2FPGW TORESCO IEK TR-TE301-100-1-URS2FPGW

Счетчик электрической энергии TE301 1/1-5(100)-NRLCU-ORS2FPGW с функцией УСПД - это трёхфазный электронный прибор для точного учёта активной и реактивной энергии в обоих направлениях, предназначенный для установки в системах автоматизированного контроля и учёта электроэнергии (АСКУЭ). Бренд ONI и артикул tr-te301-100-1-urs2fpgw указывают на серию TORESCO, где этот счётчик сочетает функции измерения и передачи данных в едином корпусе.

Назначение и область применения

Счетчик электрической энергии TE301 1/1-5(100)-NRLCU-ORS2FPGW с функцией УСПД используется для двунаправленного учёта электроэнергии - то есть он фиксирует как потребление, так и поставку энергии (например, от солнечных панелей или генераторов). Подходит для объектов с возобновляемыми источниками энергии, промышленными предприятиями, коммунальными узлами и объектами с сложной тарификацией. Встроенная функция УСПД позволяет собирать данные не только со своего счётчика, но и с других приборов учёта через RS-485, что делает его узлом сбора информации в АСКУЭ.

Технические характеристики

• Тип: Электронный, прямого включения
• Фазность: 3-фазный, 4-проводной
• Номинальное напряжение: 230 В (фазное), 400 В (линейное)
• Номинальный ток: 5 А, максимальный - до 100 А
• Частота сети: 50 Гц
• Класс точности: 1.0 по активной и 1.0 по реактивной энергии
• Тип учёта: Многотарифный (до 4 тарифов)
• Измеряемые величины: Активная и реактивная энергия, мощность по каждой фазе
• Импульсный выход: Электрический, тип D0, 1600 импульсов на 1 кВт·ч
• Интерфейсы связи: 2× RS-485, PLC, RF433 (433 МГц), GSM/GPRS (900/1800 МГц), Wi-Fi (2,4 ГГц)
• Индикация: Цифровой ЖК-экран
• Срок службы: 30 лет
• Калибровка: Да, с заводской поверкой
• Реестр: Внесён в Российский реестр средств измерений
• Разрешение на применение: Внутригосударственное (для РФ)

Совместимость и монтаж

Счетчик электрической энергии TE301 1/1-5(100)-NRLCU-ORS2FPGW с функцией УСПД монтируется непосредственно в щитовой шкаф без трансформаторов тока благодаря исполнению прямого включения. Для подключения требуется три фазы, ноль и заземление. Клеммы рассчитаны на провода сечением до 25 мм2. Интерфейс RS-485 требует экранированного кабеля с twisted pair, масса должна быть выполнена в одной точке. Работа с другими устройствами в сети АСКУЭ возможна через протокол Modbus RTU. Устройство совместимо с большинством программных комплексов АСКУЭ, поддерживающими RS-485 и GPRS.

Безопасность и стандарты

Счетчик соответствует требованиям ГОСТ Р 52320-2005 и ГОСТ Р 52425-2005 для трёхфазных электросчётчиков. Защита от внешних воздействий обеспечивается классом IP51 - допускается установка внутри закрытых щитов, но не на улице. Напряжение питания не требует внешнего источника - питание берётся из сети. Все внутренние компоненты имеют защиту от перегрузок и помех. Сертифицирован для работы в условиях температур от -25C до +55C.

Преимущества

• Объединяет функции счётчика и УСПД - снижает количество оборудования в щите
• Поддерживает одновременную работу нескольких каналов связи: RS-485, Wi-Fi, GSM, RF433 - повышает надёжность передачи данных
• Высокая точность класса 1.0 соответствует требованиям энергосбытовых компаний
• Многотарифный режим позволяет оптимизировать стоимость электроэнергии по времени суток
• Длительный срок службы (30 лет) и отсутствие необходимости замены в течение всего срока эксплуатации
• Встроенные интерфейсы позволяют работать даже при отключении основной сети (через RF433 или PLC)

Ограничения применения

• Не предназначен для установки на открытом воздухе - требует защиты в щите с классом IP51+
• Не работает с однофазными сетями - только 3-фазные 4-проводные системы
• Максимальный ток 100 А - не подходит для крупных промышленных объектов выше этого значения
• GSM/GPRS и Wi-Fi требуют наличия сигнала - в удалённых районах без покрытия эти каналы недоступны
• Не имеет встроенного батарейного резерва - при отключении питания теряются временные данные, пока не восстановится связь

Примеры использования

• Производственные цеха с собственной генерацией (солнечные электростанции на крыше)
• Жилые дома с тепловыми насосами и фотоэлектрическими модулями
• Комплексные объекты: торговые центры, больницы, школы - где нужен детальный анализ нагрузки по тарифам
• Автономные участки: насосные станции, водоканалы - где трудно организовать проводную связь, но есть мобильный сигнал
• Замена старых механических счётчиков в рамках модернизации АСКУЭ

Практические советы

• Перед монтажом проверьте соответствие напряжения сети 230/400 В - завышенное напряжение может вывести прибор из строя
• При использовании RS-485 используйте терминирующие резисторы 120 Ом на крайних устройствах сети
• Для долгосрочного хранения данных рекомендуется настраивать периодическую отправку показаний в облачную платформу - даже при сбое связи данные сохранятся
• При наличии нескольких счётчиков в одном щите - задавайте уникальные адреса Modbus для каждого устройства
• Настройка тарифов выполняется через ПО или кнопки на лицевой панели - документация производителя содержит примеры расписаний для жилых и промышленных объектов
• Счётчик TE301 1/1-5(100)-NRLCU-ORS2FPGW с функцией УСПД можно использовать как «умный» узел в будущем - его возможности позволят легко масштабировать систему учёта
