Счетчик ударов молнии PLW-02.B EKF - alp-meter

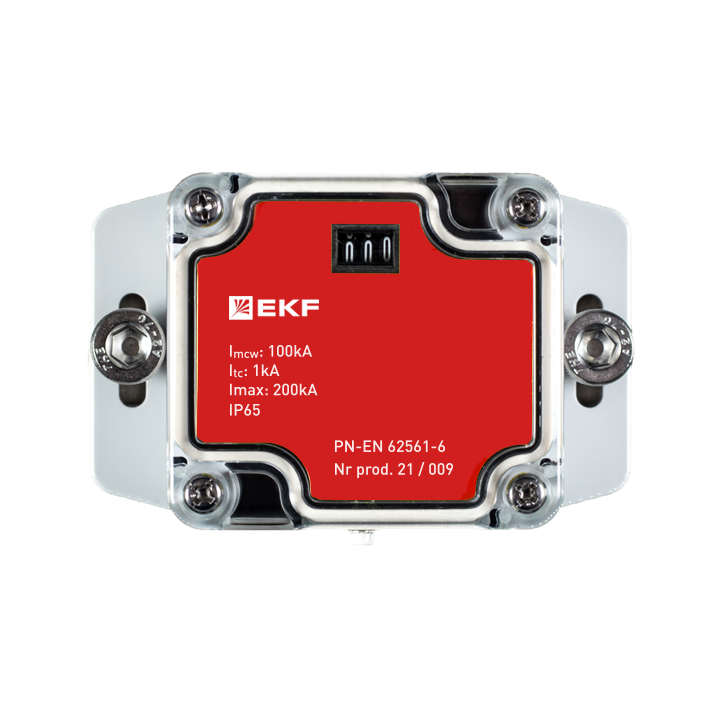

Счётчик ударов молнии PLW-02.B EKF - устройство для фиксации числа разрядов молнии, проходящих через токоотвод системы молниезащиты. Устанавливается прямо на проводник, обеспечивая надёжный контроль за активностью грозовой среды без необходимости внешнего питания.

Назначение и область применения

Счётчик ударов молнии PLW-02.B EKF регистрирует количество высоковольтных импульсов, возникающих при попадании молнии в систему молниезащиты. Он используется для анализа частоты грозовых разрядов, оценки нагрузки на заземление и планирования техобслуживания объектов. Применяется на промышленных объектах, энергообъектах, телекоммуникационных вышках, жилых и административных зданиях с наружной молниезащитой.

Технические характеристики

• Тип устройства: механический счётчик ударов молнии
• Метод регистрации: срабатывает при прохождении тока разряда выше порогового значения
• Установка: монтируется непосредственно на токоотвод системы молниезащиты
• Питание: не требуется - работает за счёт энергии разряда молнии
• Индикация: механический счётный механизм с видимым показанием
• Рабочий ток: определён пороговым значением, достаточным для срабатывания при типичном молниевом разряде

Совместимость и монтаж

PLW-02.B EKF устанавливается последовательно в цепь токоотвода между молниеотводом и заземляющим контуром. Для монтажа необходимо временно отключить участок токоотвода, закрепить счётчик с помощью болтов или хомутов, соответствующих диаметру проводника, и восстановить соединение. Обязательно соблюдать герметичность и прочность соединений - особенно в условиях повышенной влажности и перепадов температур.

Безопасность и стандарты

Устройство соответствует требованиям к оборудованию систем молниезащиты, установленным в ГОСТ Р 50571.4.43 и IEC 62305. Не содержит электронных компонентов, что исключает риск выхода из строя от помех или перегрузок. Не требует периодической проверки работоспособности - счётный механизм остаётся функциональным даже после многократных срабатываний.

Преимущества

• Не требует внешнего питания - полностью автономен
• Высокая надёжность благодаря механической конструкции
• Простота визуального контроля - показания доступны без инструментов
• Устойчив к воздействию атмосферных явлений и электромагнитным помехам
• Поддерживает долгосрочную регистрацию - счётчик не сбрасывается автоматически

Ограничения применения

• Не регистрирует слабые разряды ниже порога срабатывания - не подходит для точного научного учёта всех импульсов
• Не имеет возможности передачи данных удалённо - показания снимаются вручную
• Не рекомендован для установки в местах с постоянными вибрациями или механическими нагрузками, отличными от нормальных условий молниезащиты
• Не предназначена для работы в замкнутых помещениях - только на открытых токоотводах

Примеры использования

• На вершине дымовой трубы завода - для отслеживания частоты попаданий молнии и своевременной проверки состояния заземления
• На антенной вышке оператора связи - чтобы оценивать степень износа молниезащиты после грозового сезона
• На крыше больницы или школы - для документирования событий в рамках плана технического обслуживания

Практические советы

• Перед установкой убедитесь, что диаметр токоотвода совпадает с посадочным размером счётчика - PLW-02.B EKF рассчитан на стандартные медные или алюминиевые шины
• Проверяйте показания счётчика минимум один раз в год, лучше после окончания грозового периода
• Если счётчик сработал, но вы не уверены в достоверности - проведите визуальный осмотр токоотвода на предмет повреждений
• Не используйте PLW-02.B EKF в качестве единственного средства защиты - он лишь фиксирует события, не предотвращает удары молнии
• При замене старого счётчика сохраняйте данные - они важны для анализа истории грозовой активности на объекте
