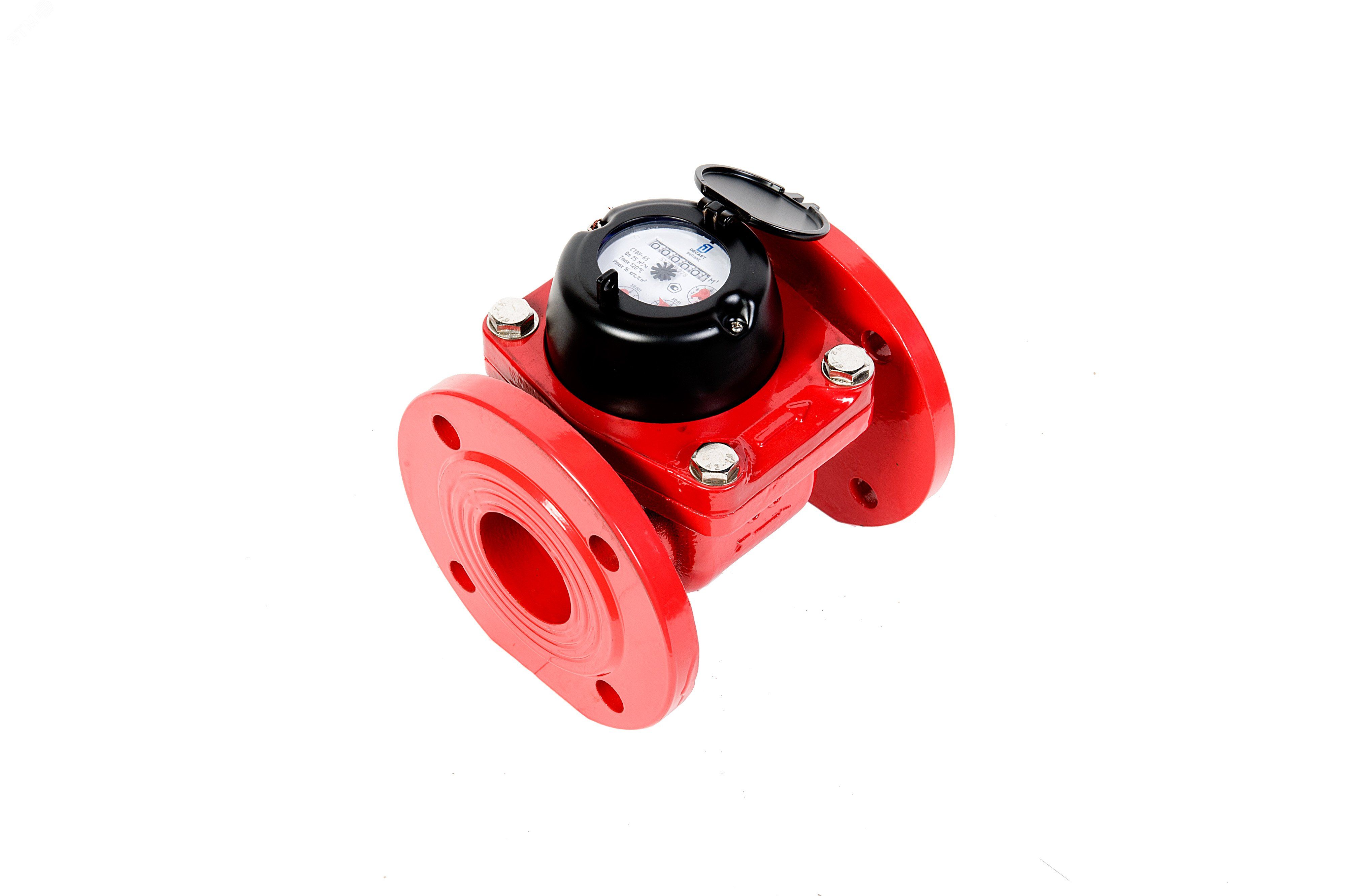

Счетчик воды универсальный СТВУ-65 - 07-65-01 Декаст М 77-65-01

Счетчик воды турбинный СТВУ-65 от бренда Декаст М - это надежный прибор для учета объема воды в промышленных системах водоснабжения. Универсальное исполнение позволяет использовать его как для холодной, так и для горячей воды, а фланцевое соединение и высокая степень защиты делают его подходящим для сложных условий эксплуатации. Артикулы 07-65-01 и 77-65-01 соответствуют одному типу устройства - СТВУ-65.

Назначение и область применения

Счетчик воды турбинный СТВУ-65 предназначен для точного измерения расхода воды в трубопроводах крупных объектов: котельных, заводских цехов, тепловых пунктов, ЖКХ и других промышленных систем. Благодаря турбинному принципу работы он эффективно работает при высоких потоках, что особенно важно там, где требуется постоянный контроль потребления. Подходит для установки в системах, где важна долговечность и устойчивость к перепадам давления.

Технические характеристики

• Условный проход: 65 мм - подходит для труб диаметром 65 мм, обеспечивает пропускную способность до 40–60 м³/ч в зависимости от напора.
• Установочный размер: 200 мм - расстояние между фланцами, необходимое для правильной установки в трубопроводе.
• Способ измерения: Турбинный - вращающаяся турбина генерирует импульсы, пропорциональные расходу; обеспечивает высокую точность даже при больших нагрузках.
• Исполнение: Сухоходное - механизм измерения отделён от воды, защищён от влаги, повышает долговечность показывающего механизма.
• Тип соединения: Фланцевое - крепится через фланцы с болтами, удобно для монтажа в промышленных сетях.
• Рабочее давление: До 16 бар - выдерживает высокое давление в системах ГВС и ЦО.
• Диапазон температур: От +5 C до +120 C - можно применять как для холодной, так и для горячей воды.
• Степень защиты: IP68 - полностью герметичен, устойчив к пыли и длительному погружению в воду, подходит для влажных и подземных помещений.
• Материал корпуса: Чугун - прочный, устойчив к механическим воздействиям, подходит для агрессивных сред.
• Межповерочный интервал: 6 лет - длительный период между обязательными поверками, снижает затраты на обслуживание.
• Гарантийный срок: 18 месяцев - официальная гарантия от производителя.
• Антимагнитная защита: Да - предотвращает влияние внешних магнитных полей, исключает возможность намеренного сброса показаний.
• Цвет корпуса: Красный - указывает на универсальное исполнение (для холодной и горячей воды); черная крышка - отличает модель от СТВХ (синяя для холодной воды).
• Комплектация: Фланцевые уплотнительные прокладки - готов к монтажу без доп purchases.

Совместимость и монтаж

Счетчик воды турбинный СТВУ-65 устанавливается в горизонтальном положении с соблюдением направления потока, указанного на корпусе. Для монтажа требуются два фланца с болтовым креплением - прокладки уже входят в комплект. Обязательно соблюдать посадочные размеры: 200 мм между фланцами и 65 мм внутренний диаметр трубы. Перед установкой необходимо промыть трубопровод, чтобы удалить сварку, шлак и другие загрязнения, которые могут повредить турбину. При использовании с датчиком Геркона (ДГ) или МИД-модулем подключение к АСКУЭ выполняется по схеме производителя - сигнал передаётся импульсами.

Безопасность и стандарты

Счетчик воды турбинный СТВУ-65 соответствует требованиям ГОСТ Р 50601-93 и ГОСТ 60172-2012 для счетчиков воды. Высокая степень защиты IP68 обеспечивает безопасную работу в условиях повышенной влажности, пыли и временного погружения. Антимагнитная защита соответствует нормам по противодействию несанкционированным воздействиям. Применение в системах с температурой выше 120 C запрещено - это может вызвать деформацию материалов и выход из строя.

Преимущества

• Высокая точность измерения при больших расходах благодаря турбинному механизму.
• Долгий межповерочный интервал - 6 лет снижает частоту планового обслуживания.
• Защита от магнитных помех - исключает хищения и некорректные показания.
• Сухоходная конструкция - продлевает срок службы индикатора и снижает риск отказа от влаги.
• Поддержка интеграции с АСКУЭ - через датчики ДГ или МИД-модуль возможно подключение к системам автоматического учёта.
• Прочность чугунного корпуса - устойчив к вибрациям, гидроударам и агрессивным условиям.

Ограничения применения

• Не применяется для воды с частицами более 0,5 мм - песок, ржавчина, окалина могут забивать турбину.
• Запрещена работа при температуре ниже +5 C - риск замерзания жидкости внутри и повреждения механизма.
• Не рекомендован для установки в системах с частыми гидроударами без демпферов - ударные нагрузки сокращают срок службы турбины.
• Не предназначены для питьевой воды в жилых домах - используется только в промышленных и коммунальных сетях.
• Требуется прямой участок трубы минимум 5D до и 2D после прибора - иначе возникают погрешности из-за вихрей.

Примеры использования

• На котельной - учёт подачи горячей воды в систему отопления.
• На пищевом предприятии - контроль расхода воды в технологических процессах.
• В теплом узле многоквартирного дома - измерение входящего теплоносителя.
• На промышленном комплексе - мониторинг водопотребления в циркуляционных контурах.
• В системах рециркуляции - совмещение с АСКУЭ для анализа потерь и оптимизации.

Практические советы

• Перед первым запуском обязательно промойте трубопровод - даже мелкий мусор может заклинить турбину.
• При монтаже используйте только новые прокладки из комплекта - старые или самодельные могут вызывать протечки.
• Для интеграции с АСКУЭ выбирайте модуль МИД - он более устойчив к электромагнитным помехам, чем Геркон.
• Проверьте направление потока - стрелка на корпусе должна совпадать с движением воды.
• При работе в системах с переменным давлением - регулярно проверяйте целостность фланцевого соединения.
• Не устанавливайте рядом с мощными источниками магнитного поля - даже с антимагнитной защитой есть риск сбоев.
• При необходимости замены - заказывайте оригинальные запчасти от Декаст М, чтобы сохранить класс точности.
