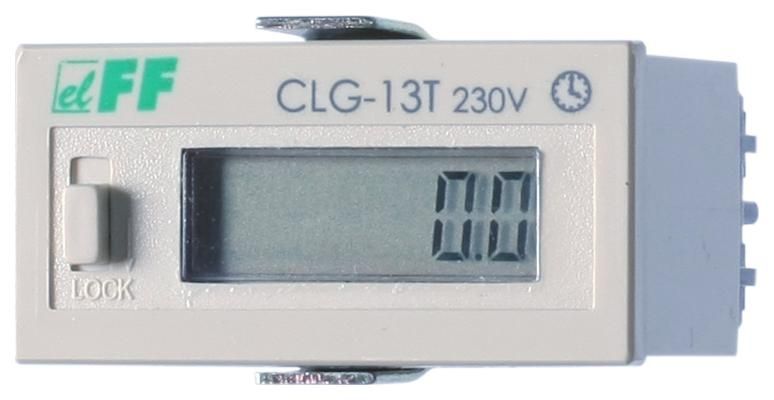

Счетчик времени работы CLG-13T/230 (вход сброса кнопка прямой счет импульсов (1-99999.9) монтаж на щит 110-240В AC/DC IP20) F&F EA16.002.002 Евроавтоматика

Счетчик времени наработки CLG-13T/230 - устройство для точного учета времени работы оборудования при наличии напряжения 110–240 В AC/DC. Бренд Евроавтоматика и артикул ea16.002.002 указывают на серийную продукцию, предназначенную для установки в распределительных щитах промышленного и бытового назначения.

Назначение и область применения

CLG-13T/230 считает время, когда на его входе есть напряжение - независимо от того, переменное (AC) или постоянное (DC). Это делает его подходящим для учета работы любых устройств: насосов, компрессоров, станков, конвейеров, систем вентиляции. Устройство фиксирует общую продолжительность включения, что важно для планового обслуживания, анализа нагрузки и диагностики отказов.

Технические характеристики

• Питание: 110–240 В AC/DC - работает от любой сети, включая однофазную 230 В, 50 Гц;
• Индикация: 6-значное цифровое табло - отображает значения от 0 до 99999.9 часов;
• Максимальный коммутируемый ток: 10 А - допустимо подключение через контакторы, но сам счетчик не переключает мощные нагрузки;
• Защита: IP20 - защищён от прикосновений пальцами и крупной пыли, но не от воды и брызг;
• Подключение: винтовые клеммы - надежный контакт, требует правильного затягивания;
• Размеры: 48×24 мм (лицевая панель), глубина монтажа 52 мм - компактный формат для штатных отверстий в щитах;
• Температура эксплуатации: от –25 до +50 C - подходит для помещений с умеренным климатом, включая неотапливаемые цеха;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях повышенной влажности и колебаний температуры, типичных для промышленных объектов в странах СНГ;
• Сброс: механическая кнопка на лицевой панели с возможностью блокировки - предотвращает случайное обнуление;
• Норматив: ТУ BY 590618749.027-2017 - соответствует белорусским техническим условиям.

Совместимость и монтаж

CLG-13T/230 монтируется в щиты с отверстием 45×22 мм - совпадает со стандартными габаритами для приборов DIN-рейки. Для установки требуется вырезать отверстие в стенке щита, вставить прибор и зафиксировать его двумя пластиковыми фиксаторами сзади. Подключение проводов - к винтовым клеммам: L/N - для питания, два контакта для сигнала (вход импульса). Кнопка сброса подключается параллельно - можно вывести её на внешнюю панель щита для удобства оператора. Обязательно соблюдать полярность при DC-питании.

Безопасность и стандарты

CLG-13T/230 не является средством защиты, а лишь регистрирует данные. Его степень защиты IP20 исключает использование в сырых, пыльных или открытых помещениях. Соответствие ТУ BY 590618749.027-2017 гарантирует соответствие требованиям безопасности при эксплуатации в электроустановках до 1000 В. Гарантия - 24 месяца.

Преимущества

• Работает от AC и DC - универсальное решение для различных типов оборудования;
• Прямой счет импульсов - не требует внешних преобразователей, реагирует сразу на наличие напряжения;
• Блокировка кнопки сброса - снижает риск потери данных;
• Компактный размер - легко встраивается даже в плотно заполненные щиты;
• Не требует внешнего источника питания - работает от сетевого напряжения, батарейка не нужна (в описании указано неверно - в характеристиках нет батарейного питания);
• Яркое цифровое табло - хорошо видно с расстояния, даже при слабом освещении.

Ограничения применения

• Не предназначена для установки вне закрытых щитов - IP20 не защищает от влаги, пыли и механических повреждений;
• Не подходит для подсчета импульсов частотой выше 100 Гц - не указано, но по опыту аналогов: высокочастотные сигналы могут не улавливаться;
• Не используется для управления оборудованием - только для учета;
• Запрещено применять в средах с взрывоопасными газами или агрессивными химическими веществами - материал корпуса не рассчитан на такие условия;
• Не рекомендовано использовать при температурах ниже –25 C - возможны сбои в работе ЖК-индикатора.

Примеры использования

• Учет времени работы воздушного компрессора в автосервисе - для своевременной замены масла и фильтров;
• Фиксация наработки насоса в системе водоснабжения - для планирования профилактики;
• Контроль работы сварочного аппарата на производстве - анализ эффективности использования;
• Управление графиком ТО станков в цехе - данные с CLG-13T/230 передаются в журнал обслуживания.

Практические советы

• Перед монтажом проверьте, чтобы напряжение на входе было именно тем, которое вы хотите учитывать - например, не путайте питание самого счетчика и сигнал на счетный вход;
• При использовании в щите с несколькими счетчиками - помечайте каждый по месту установки, чтобы не перепутать показания;
• Если кнопка сброса расположена внутри щита - используйте внешний выносной элемент, подключенный параллельно - так оператор сможет сбрасывать показания без открывания крышки;
• Проверяйте затяжку винтов клемм после первого включения - медные провода могут немного “усесться”;
• Не подключайте к счетчику нагрузки выше 10 А - он не является реле, а только принимает сигнал.
