Ящик ГЗШ-250А (12 присоед.) - G208269 Электроспектр

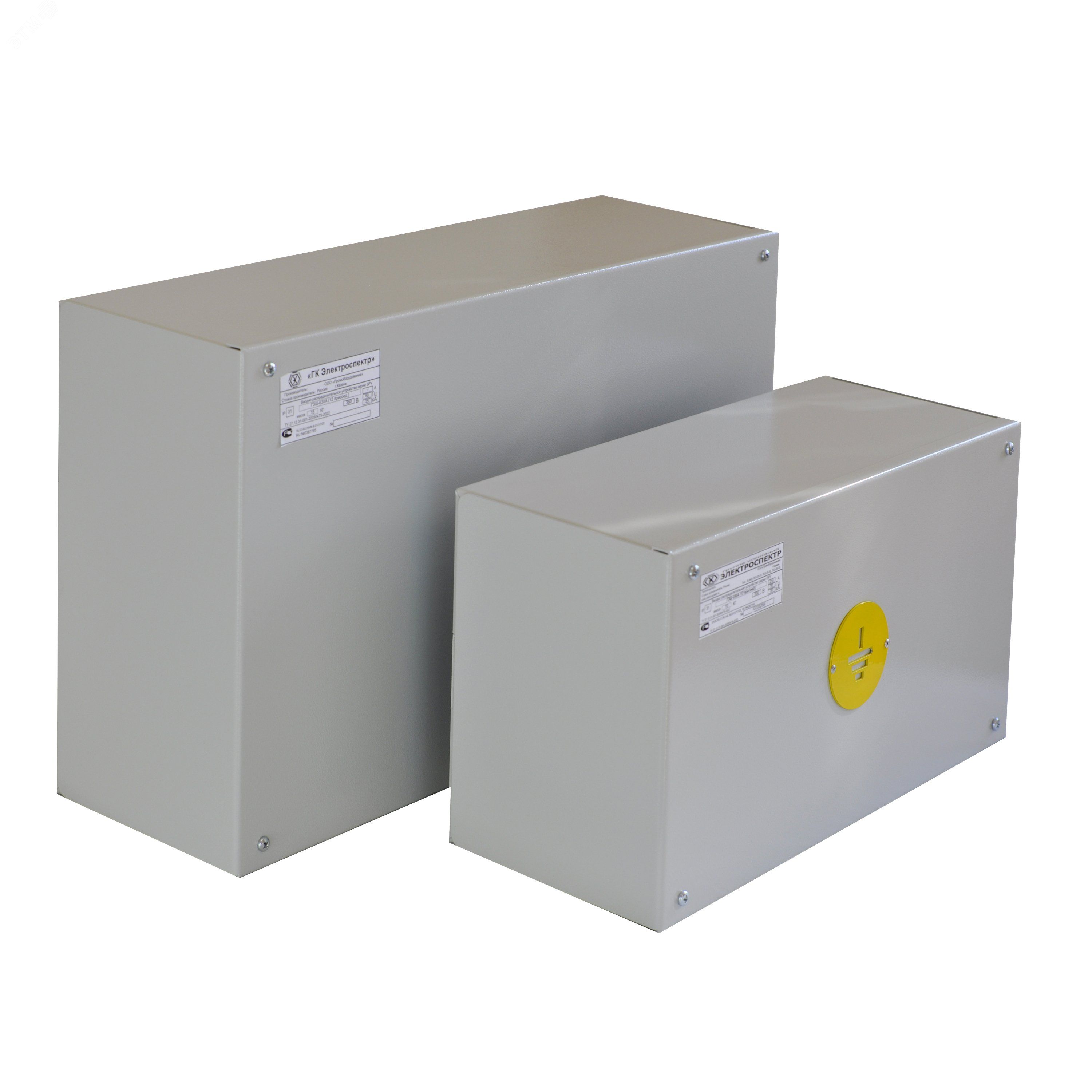

Щит распределительный ГЗШ-250А (12 присоединений) от бренда Электроспектр — это главная заземляющая шина, предназначенная для надёжного соединения проводников в системах заземления и уравнивания потенциалов в электроустановках до 1 кВ. Артикул g208269 соответствует требованиям для промышленного и коммерческого использования.

Назначение и область применения

Щит распределительный ГЗШ-250А (12 присоединений) используется как центральный узел заземления в электрических сетях переменного тока до 400 В. Он обеспечивает надёжное соединение между проводниками защитного заземления, нулевыми проводниками PEN и другими элементами системы уравнивания потенциалов. Применяется в распределительных щитах, на вводах в здания, в промышленных объектах, жилых комплексах и объектах инфраструктуры, где требуется организация единой системы заземления.

Технические характеристики

• Номинальный ток: 250 А — способен длительно пропускать ток до этого значения без перегрева;
• Номинальное напряжение: 400 В — рассчитан на работу в трёхфазных сетях 380/220 В;
• Кратковременный выдерживаемый ток: 10 кА — сохраняет целостность при аварийных токах замыкания на землю;
• Степень защиты IP31 — защищён от твёрдых предметов больше 2,5 мм и капель воды, падающих вертикально; не предназначена для влажных или открытых площадок;
• Частота сети: 50 Гц — совместима с российскими и большинством европейских сетей;
• Климатическое исполнение УХЛ3 — работает при температуре от −40 °C до +40 °C, в условиях повышенной влажности, но внутри помещений;
• Количество присоединений: 12 — позволяет подключить до 12 проводников заземления или зануления;
• Тип ввода: кабельный — подключение осуществляется через вводные отверстия для кабеля;
• Способ установки: навесной — монтируется на стену с помощью кронштейнов или болтов.

Совместимость и монтаж

Щит распределительный ГЗШ-250А (12 присоединений) совместим с медными и алюминиевыми проводниками сечением до 50 мм². Для монтажа необходимо:

• Установить шину на прочную вертикальную поверхность (бетон, кирпич, металлический профиль);
• Использовать изолированные клеммы или гильзы при подключении многожильных проводов;
• Обеспечить доступ к клеммам для проверки и обслуживания — не закрывать корпус герметично;
• Подключать все проводники заземления строго в соответствии с проектом — не допускать последовательного соединения;
• Не использовать для ввода силового кабеля выше 250 А — превышение номинала недопустимо.

Безопасность и стандарты

Щит распределительный ГЗШ-250А (12 присоединений) соответствует требованиям ПУЭ, ГОСТ Р 50571 и МЭК 61439-1 для оборудования распределительных устройств до 1 кВ. Конструкция исключает случайное прикосновение к токоведущим частям благодаря защищённому корпусу IP31. Все контакты выполнены из меди с антикоррозийным покрытием, что гарантирует долговечность и безопасность.

Преимущества

• Высокая термическая и электродинамическая стойкость — выдерживает импульсы тока до 10 кА;
• 12 точек подключения — достаточно для сложных систем заземления с несколькими контурами;
• Металлический корпус — механическая прочность и возможность присоединения внешних заземляющих проводников;
• Простота обслуживания — клеммы легко доступны, не требуют специнструментов для осмотра;
• Совместимость с типовыми решениями — подходит для сборки в стандартные щитовые камеры и шкафы.

Ограничения применения

• Не применяется вне помещений — степень защиты IP31 не защищает от дождя, снега или пылевых масс;
• Не предназначен для подключения нагрузки свыше 250 А — превышение вызывает перегрев и повреждение;
• Не используется как основной распределительный щит — только как заземляющий узел;
• Не рекомендован для сред с агрессивными химикатами — материал корпуса не устойчив к кислотам и щелочам;
• Не подходит для постоянного погружения во влагу — даже при UHL3 классе исполнения внутренняя влага снижает надёжность контактов.

Примеры использования

• Главный заземляющий узел на вводе в многоэтажный жилой дом;
• Центральная шина в распределительном пункте промышленного цеха;
• Узел уравнивания потенциалов в больницах, школах, серверных помещениях;
• Связующий элемент между контуром заземления и нулевой шиной в этажном щите;
• Функциональный компонент в системах IT и TN-S при модернизации старых электросетей.

Практические советы

• При монтаже используйте кабели с запасом длины — не натягивайте провода, чтобы не деформировать контактные зажимы;
• Проверяйте момент затяжки клемм — переусердствовать нельзя, иначе повредится резьба или металл;
• После монтажа проведите контрольное измерение сопротивления заземления — оно должно соответствовать проекту (обычно ≤ 4 Ом);
• При использовании алюминиевых проводов — обязательно применять переходные медно-алюминиевые наконечники;
• Регулярно осматривайте шину — особенно после аварийных отключений — на наличие окисления, нагрева или ослабления креплений.
