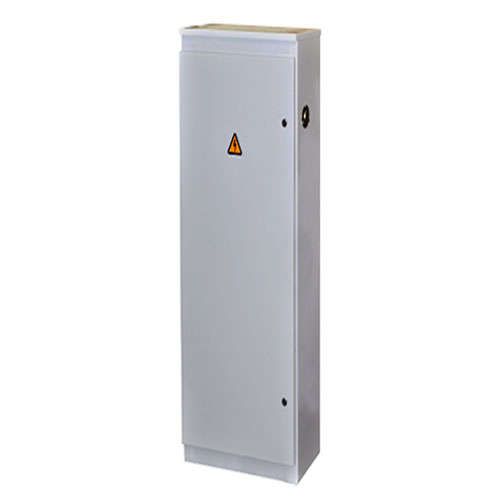

Щит ВРУ ШР11-73702(ШРС1-21) IP31 Электроспектр _VSHR702-31

Щит ввода распределительного устройства ШР11-73702(ШРС1-21) IP31 от бренда Электроспектр предназначен для приема и распределения электроэнергии в трёхфазных сетях до 380 В и током до 400 А. Устройство защищено от попадания твердых частиц размером более 2,5 мм (IP31), что делает его подходящим для установки внутри помещений с умеренной запыленностью.

Назначение и область применения

Щит ШР11-73702(ШРС1-21) используется для центрального ввода электропитания и последующего распределения энергии по нескольким отходящим линиям. Подходит для объектов промышленного и коммунального назначения: производственные цеха, складские помещения, насосные станции, административные здания. Применяется там, где требуется надёжная защита оборудования от перегрузок и коротких замыканий с использованием пробковых предохранителей.

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока
• Частота сети: 50 Гц
• Максимальный номинальный ток ввода: 400 А
• Степень защиты: IP31 - защита от твёрдых предметов диаметром >2,5 мм и капель воды, падающих вертикально
• Тип защиты отходящих линий: предохранители типа ПН2 (до 400 А)
• Количество отходящих линий: 5
• Габаритная ширина: 500 мм
• Подключение кабелей: сверху и снизу

Совместимость и монтаж

Щит ШР11-73702(ШРС1-21) совместим с предохранителями ПН2-60, ПН2-100, ПН2-250 и ПН2-400. Для монтажа необходимо обеспечить доступ к нижним и верхним вводным каналам. Кабели заводятся через гильзы или кабельные вводы, соответствующие диаметру изоляции. Монтаж выполняется на стену или специальную опорную раму. Обязательно соблюдать требования по свободному пространству перед щитом для обслуживания и замены предохранителей.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для распределительных устройств низкого напряжения. Защита IP31 исключает случайное прикосновение к токоведущим частям со стороны внешних предметов, но не предусматривает защиту от брызг или влаги. Не предназначен для установки во влажных, сырых или открытых помещениях.

Преимущества

• Простая и проверенная конструкция с применением надёжных предохранителей ПН2
• Удобное расположение вводов - возможность подключения кабеля как сверху, так и снизу
• Фиксированная компоновка для 5 отходящих линий - снижает время проектирования и сборки
• Индустриальное исполнение - долговечность при регулярной эксплуатации в закрытых помещениях

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на улице или в местах с постоянными брызгами воды - степень защиты IP31 недостаточна
• Не поддерживает автоматические выключатели - только пробковые предохранители ПН2
• Отсутствуют функции удалённого контроля, сигнализации или модульной расширяемости
• Не рекомендован для современных систем с высокими требованиями к быстрому восстановлению питания - замена предохранителя требует ручного вмешательства

Примеры использования

• Центральный ввод в производственный участок с 5 станками
• Распределительный щит на складском комплексе для освещения и силовой нагрузки
• Вводное устройство для системы водоснабжения с насосами и автоматикой
• Распределение энергии в административном корпусе с группами розеток и светильников

Практические советы

• Перед установкой проверьте соответствие сечения входного кабеля максимальному току 400 А - используйте медный кабель минимум 95 мм2
• Обеспечьте минимальный рабочий зазор перед щитом - не менее 80 см для удобной замены предохранителей
• При заказе убедитесь, что выбран именно ШР11-73702(ШРС1-21): другие модели серии могут иметь другой набор предохранителей или двойной ввод
• Не забудьте использовать пломбы после монтажа - предохранители должны быть защищены от несанкционированного доступа
• Регулярно проверяйте состояние контактов предохранителей - окисление может вызвать нагрев и отказ
