Щиток вводной NTB-3 IP54 16 кв.мм кабельный ROSA 324130

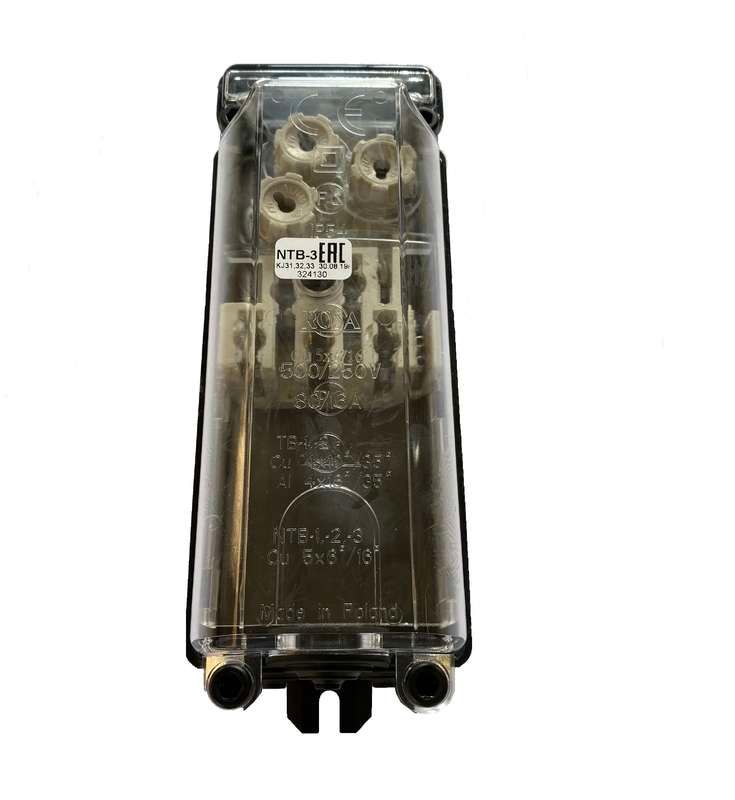

Щиток вводной NTB-3 от ROSA - компактный распределительный щит для организации ввода электроэнергии в здание или помещение. Артикул 324130 предназначен для установки автоматических выключателей, УЗО и других устройств защиты в условиях внутренней проводки.

Назначение и область применения

Щиток вводной NTB-3 используется для монтажа вводного оборудования: главного автомата, счетчика, УЗО, коммутационных аппаратов. Подходит для жилых домов, офисов, малых производственных объектов. Монтируется на стену внутри помещения - не предназначен для уличной установки.

Технические характеристики

• Материал корпуса: самозатухающий пластик (поликарбонат)
• Степень защиты: IP54 - защищён от пыли и брызг воды из любого направления
• Количество модулей: до 36 (на DIN-рейке)
• Габариты: 380×290×100 мм
• Крепление: настенное, с возможностью скрытой или открытой установки
• Рабочая температура: от -25C до +40C

Совместимость и монтаж

Щиток вводной NTB-3 совместим со всеми стандартными DIN-рейками и модульными устройствами шириной 17,5 мм. Для монтажа требуется предварительно подготовить место на стене, закрепить щиток с помощью дюбелей и шурупов, затем смонтировать оборудование на рейке. Кабельный ввод осуществляется через готовые входные отверстия в верхней и нижней частях корпуса. Отдельные отверстия можно просверлить при необходимости - корпус легко обрабатывается.

Безопасность и стандарты

Щиток вводной NTB-3 соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 51321.1 для распределительных щитов низковольтного оборудования. Корпус выполнен из материала, не поддерживающего горение, что снижает риск распространения пламени при перегрузках.

Преимущества

• Удобная форма корпуса - глубина 100 мм позволяет разместить даже двухполюсные автоматы без перегрузки
• Информация о расположении устройств легко наносится на внутреннюю крышку - удобно для обслуживания
• Легко открываемый механизм крышки с фиксацией на петлях
• Высокая механическая прочность корпуса при минимальном весе

Ограничения применения

• Не предназначена для установки вне помещений - не имеет герметичной защиты против осадков
• Не рекомендуется использовать в средах с постоянным воздействием химически активных паров или масла
• Максимальная нагрузка определяется установленными аппаратами - щиток не является токоограничивающим элементом

Примеры использования

• Вводной щит в квартире - монтаж автоматического выключателя и УЗО перед счётчиком
• Распределительный щит в небольшом цехе - организация питания группы станков
• Объекты с ограниченным местом - когда нужен компактный, но вместительный щит

Практические советы

• Перед монтажом проверьте, чтобы посадочные отверстия под кабели соответствовали диаметру вводных жил - при необходимости используйте насадки или сверло
• При использовании нескольких УЗО или дифавтоматов учтите, что они занимают больше места - лучше заранее спроектировать layout
• Щиток вводной NTB-3 от ROSA (артикул 324130) хорошо сочетается с продукцией ROSA серии T, особенно с автоматами и УЗО того же бренда - обеспечивается единая эргономика и надёжность контактов
• Не забудьте про маркировку всех групп - это значительно ускоряет поиск неисправностей
