Термостат модульный промышленный NO контакт диапазон температур 0 ..+60C - 7T8100002303 FINDER 7T.81.0.000.2303

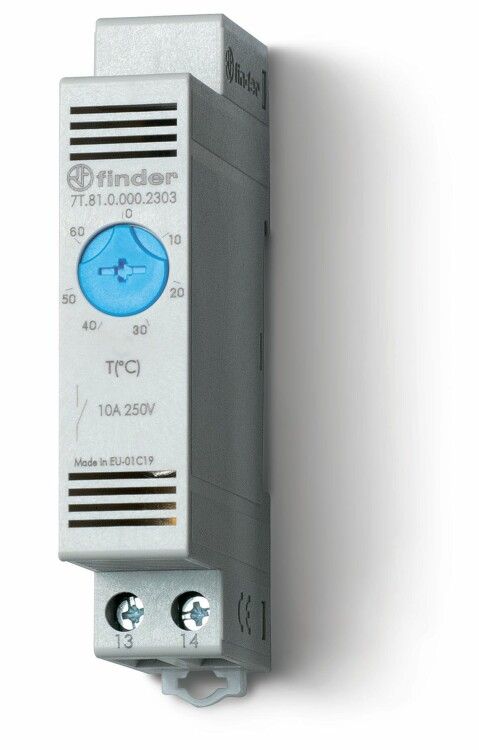

Термостат щитовой для включения охлаждения Finder 7T.81.0.000.2303 - компактное устройство для автоматического включения систем охлаждения при достижении заданной температуры. Установлен на DIN-рейку в распределительном щите, обеспечивает надёжное управление нагрузкой до 10 А.

Назначение и область применения

Термостат щитовой для включения охлаждения Finder 7T.81.0.000.2303 используется для контроля температуры в помещениях и технических зонах, где требуется активация системы охлаждения - например, в серверных, холодильных камерах, электрошкафах с мощными источниками тепла. Когда температура достигает установленного порога, термостат замыкает цепь и включает вентилятор, кондиционер или другое охлаждающее оборудование. Подходит для работы в условиях постоянного монтажа внутри щитов.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузки до 2,3 кВт при 230 В (например, малые вентиляторы, насосы, реле управления).
• Рабочий диапазон температур: 0…+60 C - точка срабатывания регулируется в этом пределе, подходит для средних климатических условий.
• Номинальное напряжение: 250 В - совместим с сетями переменного тока 220–240 В.
• Контакты: один нормально разомкнутый (НО) - замыкает цепь при срабатывании, размыкает при остывании.
• Чувствительный элемент: биметаллическая пластинка - механическое срабатывание без электроники, устойчиво к помехам.
• Ширина: 17,5 мм - соответствует стандартному модулю для установки на DIN-рейку.
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупным инструментом, но не от пыли и влаги; предназначен только для внутреннего монтажа в закрытых щитах.
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температурах от −25 C до +40 C и повышенной влажности, типично для помещений в России и странах СНГ.
• Материал корпуса: самозагасающий пластик - безопасен при перегреве, не распространяет горение.

Совместимость и монтаж

Термостат щитовой для включения охлаждения Finder 7T.81.0.000.2303 монтируется на стандартную DIN-рейку шириной 35 мм. Крепление осуществляется через винтовые зажимы на выводах - провода зачищаются на 6–8 мм, затягиваются моментом 0,2–0,3 Нм. Для подключения используются одножильные медные провода сечением 0,5–2,5 мм2. На передней панели есть поворотный регулятор для установки температуры срабатывания. Монтаж допускается только в сухих, хорошо вентилируемых щитах. Не устанавливается рядом с нагревательными элементами - это исказит показания.

Безопасность и стандарты

Термостат соответствует европейскому стандарту EN 50178 - требования к электрическому оборудованию для управления в промышленных установках. Конструкция выполнена с учётом требований безопасности класса II (двойная изоляция). Отсутствие внешних металлических частей снижает риск поражения током. Биметаллический механизм не требует обслуживания и не создаёт радиопомех.

Преимущества

• Простота и надёжность - нет электроники, не выходит из строя от скачков напряжения.
• Быстрое срабатывание - реакция на изменение температуры происходит менее чем за 1 минуту.
• Экономичность - не потребляет энергию для своей работы, работает только при переключении.
• Модульный формат - занимает минимум места в щите, легко заменяется.
• Не требует питания - полностью автономен, работает от физических свойств материала.

Ограничения применения

• Не подходит для наружной установки - IP20 не защищает от влаги и пыли.
• Не применяется в средах с высокой запылённостью, химическими парами или взрывоопасной атмосферой.
• Температурная чувствительность зависит от расположения - нельзя монтировать возле нагреваемых деталей или в местах с сильной воздушной циркуляцией.
• Нельзя использовать для управления нагрузками выше 10 А - требуется применение промежуточного реле.
• Не имеет гистерезиса - срабатывает строго по заданной точке, что может вызывать частые включения/выключения при колебаниях температуры около порога.

Примеры использования

• Включение вентилятора в электрощите при превышении 40 C.
• Автоматический запуск охладителя в серверной комнате при температуре 30 C.
• Поддержание температуры в ящике с аккумуляторами - включение вентиляции при 35 C.
• Контроль температуры в шкафу с ЧПУ станком, чтобы избежать перегрева плат управления.

Практические советы

• Перед установкой проверьте, что температура в месте монтажа соответствует реальным условиям - лучше всего располагать термостат там, где воздух равномерно перемешивается.
• При настройке используйте точный термометр - регулятор имеет шаг 1 C, но фактическое срабатывание может отличаться на +-1–2 C.
• Не затягивайте винты слишком сильно - можно повредить контактные площадки.
• Для больших нагрузок (более 10 А) всегда используйте промежуточное реле - термостат служит только сигналом, а не силовым коммутатором.
• При замене старого термостата сверьте диапазон температур - новый Finder 7T.81.0.000.2303 не подойдёт, если нужен диапазон ниже 0 C или выше 60 C.
