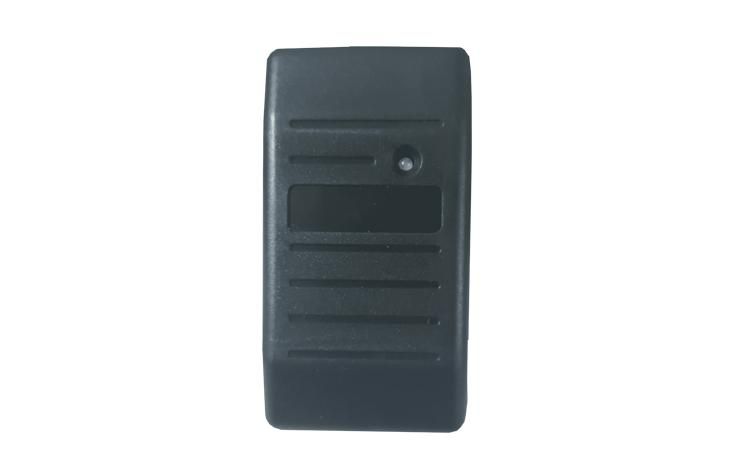

Считыватель proximity-карт EM-Marin CD-EM02 Slinex 00089852

Считыватель proximity-карт EM-Marine CD-EM02 - это надёжный проводной устройство для чтения бесконтактных карт на частоте 125 кГц, предназначенное для интеграции в системы контроля доступа. Бренд SLINEX и артикул 00089852 указывают на серийное исполнение, совместимое с контроллерами Z-5R и другими системами, использующими протоколы iButton и Wiegand 26.

Назначение и область применения

Считыватель proximity-карт EM-Marine CD-EM02 используется для считывания данных с бесконтактных карт и брелоков, работающих по протоколам iButton (Dallas Touch Memory) и Wiegand 26. Применяется в системах контроля доступа: входы в офисы, склады, производственные помещения, серверные комнаты. Подходит для установки как внутри помещений, так и на улице благодаря защите IP66.

Технические характеристики

• Рабочая частота: 125 кГц
• Напряжение питания: 12 В постоянного тока
• Ток потребления в режиме ожидания: до 35 мА
• Диапазон рабочих температур: от -40 C до +50 C
• Степень защиты: IP66 (защита от мощных струй воды и пыли)
• Материал корпуса: АБС-пластик, чёрный цвет
• Размеры: 80 × 42 × 12 мм
• Способ монтажа: накладной
• Индикация: звуковой сигнал и светодиодная подсветка при успешном считывании
• Поддерживаемые протоколы: iButton (однократная передача), Wiegand 26
• Максимальное количество управляемых дверей: 1

Совместимость и монтаж

Считыватель proximity-карт EM-Marine CD-EM02 совместим с контроллерами серии Z-5R и любыми устройствами, принимающими сигнал по протоколу Wiegand 26 или iButton. Монтаж выполняется накладным способом - устройство крепится на поверхность с помощью встроенных отверстий. Для подключения используются два кабеля: один - для питания 12 В, второй - для передачи сигнала (Wiegand или iButton).

Длина кабельных линий:

• iButton: до 15 метров от контроллера
• Wiegand 26: до 100 метров

Убедитесь, что кабели экранированы и проложены отдельно от силовых линий, чтобы минимизировать помехи.

Безопасность и стандарты

Защита IP66 обеспечивает работу устройства в условиях повышенной запылённости и воздействия струй воды - например, на открытых площадках или в сырых цехах. Корпус из АБС-пластика устойчив к механическим повреждениям и перепадам температур. Устройство не содержит взрывоопасных компонентов и соответствует требованиям безопасности для промышленного оборудования.

Преимущества

• Широкий диапазон рабочих температур позволяет использовать устройство в холодных регионах и неотапливаемых помещениях
• Высокая надёжность связи по протоколу iButton - идеально для систем, где важна точность однократной передачи данных
• Поддержка Wiegand 26 делает его универсальным решением для большинства существующих систем контроля доступа
• Звуковая и световая индикация дают пользователю немедленную обратную связь - видно и слышно, когда карта принята
• Небольшие габариты позволяют легко маскировать устройство или интегрировать его в дизайн интерьера

Ограничения применения

• Не поддерживает карты на частоте 13,56 МГц (Mifare, NFC) - только 125 кГц
• Работает только с однократными передачами iButton - несовместим с двухфакторной аутентификацией или многократным опросом
• Не имеет встроенного управления замком - требует внешнего контроллера
• Максимум одна дверь - нельзя использовать для управления несколькими проходами одним устройством
• Не рекомендован для постоянного прямого попадания дождя - хотя IP66 защищает от брызг, длительное воздействие осадков снижает срок службы

Примеры использования

• Контроль доступа сотрудников на складской комплекс с использованием карт iButton и контроллера Z-5R
• Установка у входа в производственный цех с температурой зимой ниже -30 C
• Интеграция в систему охраны серверной комнаты через Wiegand 26 с контроллером стороннего производителя
• Автоматизация доступа в тамбур между зонами с высокой степенью запылённости

Практические советы

• При монтаже на улице используйте дополнительный защитный кожух - даже IP66 не гарантирует долгую жизнь при постоянном контакте с водой
• Проверьте полярность при подключении питания - неверное подключение может вывести устройство из строя
• Для длинных линий Wiegand (до 100 м) применяйте двужильный экранированный кабель сечением не менее 0,5 мм2
• При работе с iButton убедитесь, что карта именно типа Dallas Touch Memory - другие карты 125 кГц могут не работать
• По возможности располагайте считыватель на уровне рук пользователя - около 1–1,2 м от пола - для удобства поднесения карты
• Перед внедрением проверьте совместимость с вашим контроллером - особенно если он старый или нестандартный
