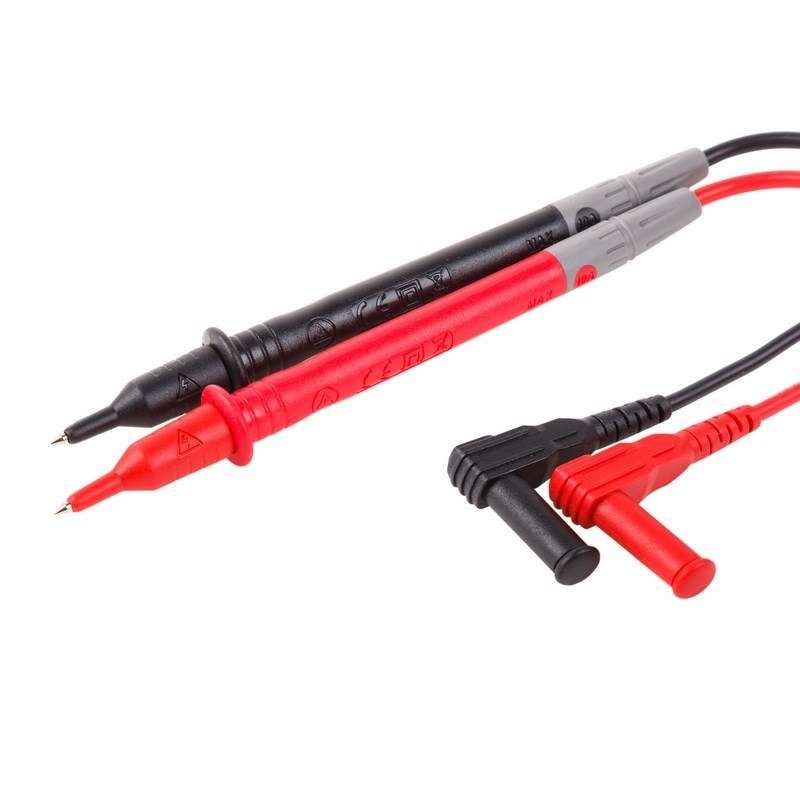

Щупы T3030U MASTECH | 13-2033 SDS MEET

Щупы для мультиметра T3030U - это надёжные измерительные probes, предназначенные для подключения к мультиметрам и токовым клещам. Разработаны как прямая замена щупам 3030C и аналогу 3009U, они обеспечивают точный контакт даже в труднодоступных местах благодаря заострённым иглам и компактной форме. Бренды REXANT, Mastech и SDS выпускают эти щупы под артикулом 13-2033, обеспечивая совместимость с популярными моделями измерительных приборов.

Назначение и область применения

Щупы для мультиметра T3030U используются для проведения электрических измерений: напряжения, сопротивления, тока и других параметров. Подходят для работы с цифровыми мультиметрами, где требуется точный доступ к маленьким контактам - например, на печатных платах, в распределительных щитах, на клеммах оборудования. Чёрный и красный щупы позволяют легко различать полярность: чёрный - на общий вход (COM), красный - на вход «+».

Технические характеристики

• Длина щупа: 1000 мм
• Длина рукоятки (от гарды): 86 мм
• Длина измерительного жала: 16 мм
• Диаметр жала: 2 мм
• Форма жала: пика (заострённая, для точечного контакта)
• Диаметр штекера: 8 мм
• Длина штекера: 20 мм
• Угол штекера: 90° (прямой, не поворотный)
• Максимальный допустимый ток: 10 А
• Покрытие жала: никель (коррозионностойкое, снижает окисление)
• Класс защиты от перенапряжения: CAT III до 1000 В, CAT IV до 600 В
• Съёмные колпачки: есть (ограничивают выступание жала при хранении)

Совместимость и монтаж

Щупы для мультиметра T3030U совместимы со всеми устройствами, имеющими стандартные круглые гнёзда диаметром 8 мм. Штекеры с углом 90° подходят для плотно расположенных разъёмов, особенно в компактных корпусах. Установка проста: просто вставьте штекер в соответствующее гнездо мультиметра - фиксация происходит за счёт трения. Колпачки снимаются перед использованием, но рекомендуется оставить один на запас - для безопасного хранения.

Подходят для приборов серий: M266*, MS200*, MY6*, MS826*, UT5*, UT6*, UT7*. Проверьте наличие гнёзд 8 мм - если диаметр отличается, щупы не будут работать.

Безопасность и стандарты

Щупы для мультиметра T3030U соответствуют международному стандарту IEC 61010-031. Класс защиты CAT III/CAT IV гарантирует безопасную работу в условиях возможных скачков напряжения - например, при измерениях в бытовых сетях 220 В или на вводах в здания. Изоляция рукояток и проводов выполнена по нормам для высоких классов безопасности. Металлическая часть жала покрыта никелем - это предотвращает образование оксидов, которые могут вызвать плохой контакт и искрение.

Преимущества

• Заострённая форма жала позволяет точно попадать на микроконтакты, даже в плотно упакованной плате
• Никелевое покрытие увеличивает срок службы и устойчивость к окислению
• Съёмные колпачки защищают острые концы при транспортировке и хранении
• Прямой угол штекера (90°) исключает перегиб провода при установке в глубокие гнёзда
• Высокий класс защиты (CAT III/IV) делает их безопаснее обычных щупов для домашнего и профессионального использования

Ограничения применения

• Не предназначены для измерения токов выше 10 А - для больших значений требуются токовые клещи
• Жало длиной 16 мм и диаметром 2 мм не подходит для крупных клемм или шин - используйте другие типы щупов
• Штекер имеет фиксированный угол 90° - нельзя повернуть, что затрудняет использование в некоторых ограниченных пространствах
• Не рассчитаны на постоянное погружение в жидкости или работу во влажной среде без дополнительной защиты

Примеры использования

• Измерение напряжения на выводах SMD-компонентов на материнской плате компьютера
• Проверка целостности цепи в распределительном щите с плотно установленными автоматами
• Диагностика зарядного устройства или блока питания с миниатюрными клеммами
• Обслуживание промышленных контроллеров серии UT5/UT6, где требуется частая замена щупов

Практические советы

• Перед каждым измерением проверяйте, снят ли защитный колпачок - он может помешать контакту
• Не прилагайте силу при вставке штекера - если не входит, проверьте диаметр гнезда (должен быть 8 мм)
• При работе с высоким напряжением всегда соблюдайте порядок подключения: сначала чёрный щуп, потом красный; при отключении - наоборот
• Храните щупы в сухом месте, желательно с колпачками - это продлит жизнь жалам
• Если жало стало тусклым или плохо проводит ток - протрите его спиртом, не используйте абразивы
• Эти щупы - идеальная замена для старых 3030C и 3009U, но не заменяйте ими щупы с другим углом штекера - это может сломать гнездо мультиметра
