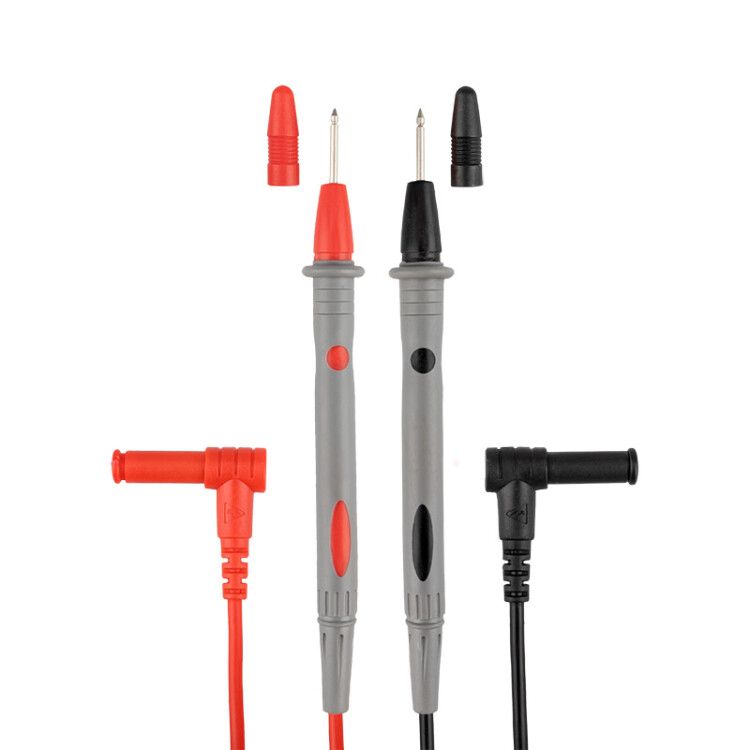

Щупы тестера REX05 | 13-3041 REXANT MEET

Щупы тестера REX05 от REXANT - это надёжные измерительные probes для подключения к мультиметрам и токовым клещам. Артикул 13-3041 обеспечивает точный контакт в гнёздах приборов с длинными входами, особенно популярных серий M890, M266, UT5, UT6 и других.

Назначение и область применения

Щупы тестера REX05 предназначены для передачи сигналов от объекта измерения к мультиметру или другому измерительному прибору. Используются при диагностике электрических цепей, проверке напряжения, тока и сопротивления. Подходят для работ в бытовых условиях, на производстве, в автосервисах и на энергообъектах. Черный и красный щупы позволяют легко различать полярность: черный - к общему контакту (COM), красный - к положительному гнезду (+).

Технические характеристики

• Тип изделия: щуп с заострённой пики
• Диаметр измерительного жала: 2 мм
• Длина жала: 18 мм
• Длина штекера: 18 мм
• Диаметр штекера: 8 мм
• Угол штекера: 90° (прямой, не поворотный)
• Общая длина щупа: 1080 мм
• Длина рукоятки от защитной гарды: 85 мм
• Максимальная сила тока: 20 А
• Класс защиты от перенапряжения: CAT II до 1000 В
• Покрытие: никелированное (никель)
• Цвета: черный и красный

Совместимость и монтаж

Щупы тестера REX05 совместимы с приборами, имеющими глубокие гнёзда для штекеров диаметром 8 мм. Особенно хорошо подходят к мультиметрам серий: M890*, M266*, MS200*, MY6*, MS826*, UT5*, UT6*, UT7*. Штекеры с углом 90° обеспечивают устойчивую фиксацию даже в плотно расположенных гнёздах. Монтаж не требует инструментов - просто вставьте штекер до упора. Убедитесь, что гнездо прибора не имеет механических препятствий для прямого подключения.

Безопасность и стандарты

Щупы тестера REX05 соответствуют классу безопасности CAT II до 1000 В и рассчитаны на максимальный ток 20 А. Все элементы - клеммы, провода и рукоятки - выполнены с двойной изоляцией. Защитные колпачки на жалах предотвращают случайное замыкание и снижают риск поражения током при хранении и транспортировке. Не используйте щупы выше указанных значений напряжения и тока - это опасно!

Преимущества

• Заострённые пики обеспечивают точный доступ к маленьким контактам и труднодоступным местам
• Никелированное покрытие улучшает проводимость и устойчиво к окислению
• Прямые 90°-штекеры удобны для приборов с боковым расположением гнёзд
• Длинные щупы (1080 мм) дают свободу перемещения при работе с крупным оборудованием
• Изолированные колпачки продлевают срок службы жал и повышают безопасность

Ограничения применения

• Не предназначены для измерений в сетях категории CAT III и выше - риск пробоя изоляции
• Запрещено использовать при напряжении свыше 1000 В или токе более 20 А
• Жала не рассчитаны на механическое воздействие - не применяйте как отвертки или рычаги
• Не подходят для приборов со штоками меньшего диаметра (менее 8 мм)
• Не рекомендованы для длительной работы в агрессивных средах (масло, кислоты, высокая влажность без защиты)

Примеры использования

• Проверка заряда автомобильного аккумулятора через клеммы
• Измерение напряжения на плате контроллера в системе автоматизации
• Диагностика обрывов в цепи управления станком с помощью мультиметра UT61E
• Тестирование выходного сигнала датчиков на конвейере с прибором M890
• Поиск неисправностей в освещении с использованием MS826

Практические советы

• Перед каждым измерением проверяйте целостность изоляции и наличие защитных колпачков
• При подключении к прибору с несколькими гнёздами - всегда соблюдайте цветовую маркировку: красный - “+”, черный - COM
• Если штекер плохо фиксируется - убедитесь, что гнездо не забито пылью или деформировано
• Храните щупы в оригинальной упаковке или с надетыми колпачками - это сохраняет форму жал и предотвращает коррозию
• Для точных измерений на микросхемах используйте только остриё жала - не давите сильно, чтобы не повредить дорожки
