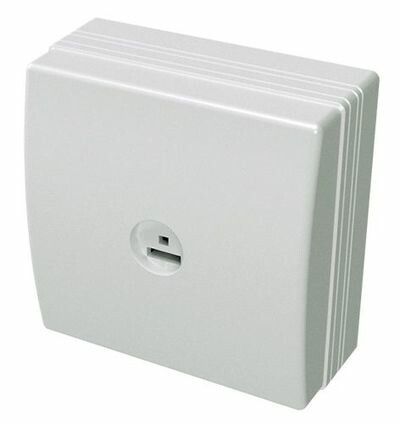

Коробка распределительная SDMN (для кабель-канала TMC) кор. ДКС 00677B

Коробка распределительная коричневая SDMN для кабель-канала от DKC (ДКС), артикул 00677b, предназначена для безопасного и аккуратного разветвления проводов внутри мини-каналов серии In-liner Classic. Подходит для скрытой прокладки в помещениях с нормальной влажностью.

Назначение и область применения

Коробка распределительная коричневая SDMN используется для соединения и ответвления кабелей и проводов внутри кабель-каналов серии In-liner Classic. Обеспечивает удобный доступ к точкам соединения при необходимости обслуживания. Применяется в офисах, жилых домах, административных зданиях - там, где важна эстетика и компактность.

Технические характеристики

• Форма: прямоугольная, размеры 75,5 × 75,54 × 34 мм
• Количество вводов: 4 - позволяют заводить кабели с разных сторон
• Количество отсеков: 1 - однокамерная конструкция для простого монтажа
• Диаметр вводов: 22 мм - совместима с кабелями и трубами до этого размера
• Материал: пластик без галогенов - не выделяет токсичных веществ при нагреве
• Цвет: коричневый - гармонирует с большинством декоративных кабель-каналов
• Степень защиты: IP40 - защищает от твердых частиц крупнее 1 мм, но не от воды
• Климатическое исполнение: УХЛ4 - рассчитана на работу в закрытых помещениях с умеренным климатом, температурой от −25C до +40C

Совместимость и монтаж

Коробка распределительная SDMN совместима исключительно с мини-каналами серии In-liner Classic. Монтируется путём врезки в стенку канала - требуется просверлить отверстие диаметром 22 мм под каждый ввод. Крепится саморезами или фиксируется штатными замками, если канал имеет соответствующую систему. Для установки используйте инструменты, не повреждающие корпус (избегайте перегрева при сверлении).

Безопасность и стандарты

Изготовлена из негорючего пластика без галогенов, что снижает риск образования ядовитых паров при возгорании. Соответствует требованиям безопасности для внутренней электропроводки в жилых и общественных зданиях. Не предназначен для использования во взрывоопасных средах или на улице.

Преимущества

• Компактные размеры - легко встраивается даже в узкие участки кабель-канала
• Чёткая форма и ровные грани - обеспечивают аккуратный внешний вид после монтажа
• Защитная плёнка на поверхности - сохраняет внешний вид до момента установки
• Отсутствие галогенов - экологически безопасный материал
• Цвет коричневый - маскирует коробку в типовой отделке интерьеров

Ограничения применения

• Не использовать в условиях повышенной влажности, на улице или в сырых помещениях - степень защиты IP40 не обеспечивает защиту от воды
• Не применять в местах с высокими механическими нагрузками - корпус пластиковый, не рассчитан на удары или давление
• Подходит только для слаботочных и силовых сетей до 500 В - не для высоковольтных систем
• Не рекомендуется для многократного вскрытия - частые демонтажи могут повредить фиксаторы

Примеры использования

• Разветвление сети питания для нескольких розеток в одном ряду
• Объединение проводов от светильника и выключателя вдоль потолочного кабель-канала
• Соединение сигнальных кабелей в системах видеонаблюдения или домашней автоматизации
• Точка перехода между двумя участками кабель-канала в офисном интерьере

Практические советы

• Перед монтажом проверьте, чтобы все кабели, проходящие через вводы, имели наружный диаметр ≤22 мм - иначе возможны щели и потеря защиты
• При сверлении отверстий в кабель-канале используйте свёрло точно 22 мм - слишком маленькое отверстие затруднит ввод, большое - нарушит герметичность
• Не забудьте удалить защитную плёнку перед окончательным монтажом - она может помешать адгезии клея или вызвать эффект “блестящего пятна”
• Для удобства обслуживания оставляйте запас провода около 15–20 см внутри коробки - это позволит переустанавливать соединения без натяжения
• Коробка распределительная SDMN от DKC - часть системы In-liner Classic; для целостности дизайна используйте другие элементы той же серии.
