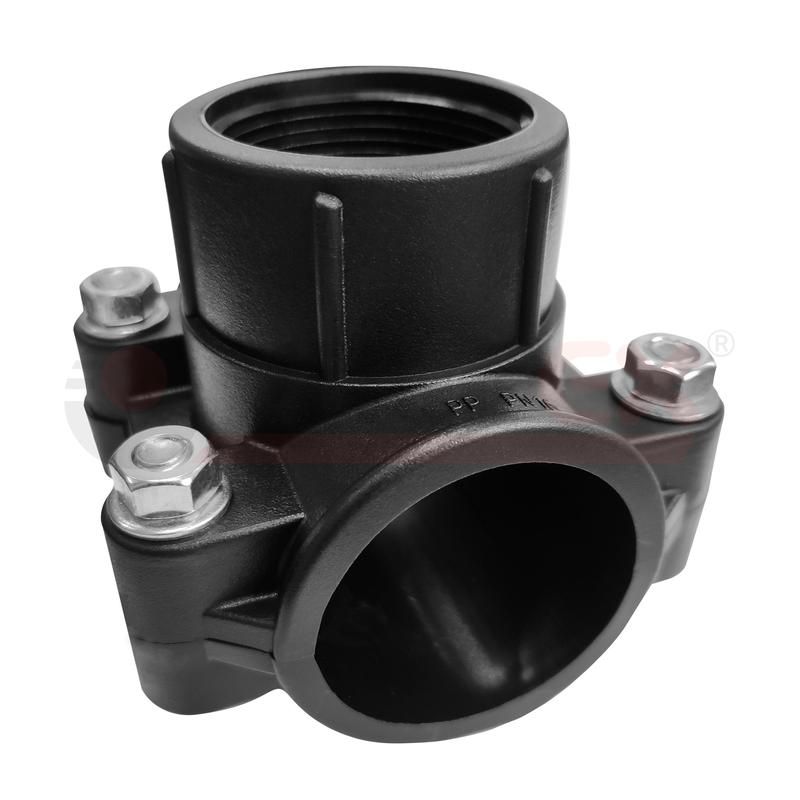

Седелка болтовая 63-1 1/2дюйм (25/1) VALFEX 121001563112

Седелка болтовая VALFEX с артикулом 121001563112 предназначена для надёжного соединения трубопровода из полипропилена PPR с фланцевой арматурой или оборудованием через болтовую систему. Простая, прочная и устойчивая к химическим воздействиям деталь, подходящая для систем водоснабжения и технологических линий.

Назначение и область применения

Седелка болтовая VALFEX 121001563112 используется для перехода между трубой из полипропилена PPR диаметром 63 мм и фланцем с резьбой 1½ дюйма (DN40). Она позволяет присоединить оборудование - насосы, клапаны, фильтры, ёмкости - напрямую к полипропиленовой трубе без сварки. Подходит для систем холодной и горячей воды, а также для слаботочных технологических линий с невысоким давлением.

Технические характеристики

• Диаметр трубы: 63 мм (для труб из PPR)
• Резьба на фланце: 1½ дюйма (G1½ / DN40)
• Материал: полипропилен PPR (PPR) - термостойкий, химически стойкий, не подвержен коррозии
• Форма: болтовая седелка - имеет круглое основание с отверстиями под болты для крепления фланца
• Максимальное рабочее давление: до 10 бар при температуре 20C (зависит от класса трубы PPR)
• Рабочая температура: от +5C до +95C

Совместимость и монтаж

Седелка болтовая VALFEX 121001563112 совместима с трубами из PPR диаметром 63 мм, изготовленными по стандарту DIN 8077/8078. Монтаж выполняется методом тепловой сварки - торец трубы нагревается и вставляется в гладкую часть седелки. После остывания образуется монолитный шов. К фланцу седелки крепятся болтами любые устройства с соответствующим фланцем G1½. Убедитесь, что фланец имеет внутренний диаметр, не меньший, чем внутренний диаметр трубы - иначе возникнет перепад потока.

Преимущества

• Не требует металлических элементов внутри - исключает коррозию и загрязнение среды
• Устойчив к агрессивным жидкостям - подходит для пищевых и химических сред
• Легче металла - снижает нагрузку на опоры и крепления
• Имеет длительный срок службы при правильном монтаже - до 50 лет в нормальных условиях
• Гладкая поверхность внутри - минимизирует засоряемость и гидравлическое сопротивление

Ограничения применения

• Не применяется в системах с давлением выше 10 бар или температурой выше 95C - риск деформации
• Не рекомендовано использование в системах с частыми гидроударами - возможна трещина в месте сварки
• Не подходит для установки вне помещений без защиты от УФ-лучей - материал выгорает
• Требует точного соблюдения технологии сварки; некачественный монтаж приводит к протечкам

Примеры использования

• Подключение насоса к линии подачи горячей воды в системе ГВС
• Присоединение фильтра грубой очистки к трубопроводу в централизованной системе водоснабжения
• Крепление запорного клапана к технологической линии на пищевом производстве
• Соединение емкости с дренажной системой в промышленном объекте

Практические советы

• Перед сваркой зачистите торец трубы и седелку - даже микроскопические частицы нарушают герметичность
• Используйте только сварочный аппарат с регулировкой температуры и временем - для PPR 63 мм требуется 22–25 секунд прогрева
• Проверьте соответствие резьбы фланца: G1½ - это внешняя резьба, она должна входить в фланец оборудования, а не наоборот
• Затягивайте болты равномерно по диагонали - чтобы избежать перекоса и повреждения пластикового фланца
• После сборки проведите гидравлическое испытание при давлении 1,5× рабочего - это обязательная проверка перед вводом в эксплуатацию
