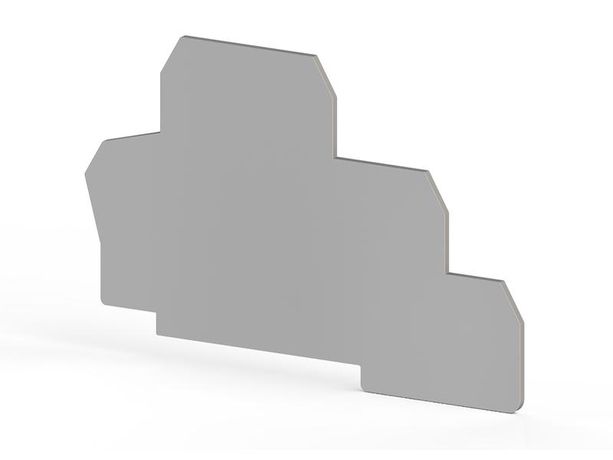

Сегмент концевой на клеммники 2-х ярусные PUK2T сер. NPP Klemsan 450149

Сегмент концевой двухъярусный для клеммников серия NPP PUK2T Klemsan предназначен для завершения сборки двухъярусных клеммных рядов, обеспечивая механическую фиксацию и изоляцию крайних контактов. Артикул 450149 от бренда Klemsan используется в распределительных щитах и пультах управления там, где требуется надёжная герметизация и безопасное окончание цепи.

Назначение и область применения

Этот сегмент устанавливается на конце двухъярусного клеммника серии NPP, чтобы закрыть открытые контакты и предотвратить случайное прикосновение к токоведущим частям. Он применяется в системах автоматизации, промышленном оборудовании и электроустановках, где используются многополюсные клеммы для подключения проводов малого и среднего сечения.

Технические характеристики

• Тип: концевой сегмент, двухъярусный
• Совместим с клеммниками серии NPP
• Материал корпуса: самозатухающий термопластик (UL94 V-0)
• Цвет: белый
• Рабочее напряжение: до 800 В переменного тока
• Рабочий ток: до 16 А (на контакт)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)

Совместимость и монтаж

Сегмент 450149 Klemsan совместим исключительно с клеммниками серии NPP того же типа - двухъярусными. Устанавливается путём защёлкивания на последний модуль клеммной шины. Для правильной установки необходимо, чтобы последние два яруса были полностью заполнены клеммами или перемычками. Монтаж выполняется без инструментов - достаточно плотно придавить сегмент до характерного щелчка.

Безопасность и стандарты

• Соответствует требованиям IEC 60947-7-1 для компонентов коммутационных устройств
• Материал корпуса соответствует норме UL94 V-0 - самозатухающий при возгорании
• Не содержит свинца и других опасных веществ согласно RoHS

Преимущества

• Обеспечивает механическую целостность всей клеммной группы
• Исключает риск поражения током при доступе к торцу клеммника
• Упрощает обслуживание - позволяет легко определить границы рабочего участка
• Выдерживает длительную нагрузку без деформаций благодаря прочному материалу

Ограничения применения

• Не предназначена для внешней установки - степень защиты IP20 не защищает от влаги и пыли
• Несовместим с другими сериями клеммников (например, NPE, NPQ)
• Не рекомендуется использовать в условиях высоких температур выше +85 C
• Не подходит для силовых цепей выше 16 А или напряжения более 800 В

Примеры использования

• Завершение клеммных рядов в пульте управления станком ЧПУ
• Финишный элемент в распределительном щите системы вентиляции
• Окончание сигнальной цепи в автоматизированной линии производства

Практические советы

• Перед установкой проверьте, что последняя клемма в каждом ярусе правильно зажата - сегмент не компенсирует плохой контакт
• Если вы используете перемычки между ярусами, убедитесь, что они не выходят за габариты сегмента
• Для удобства монтажа собирайте весь клеммный ряд заранее, затем одновременно защёлкивайте все концевые сегменты
• Артикул 450149 Klemsan всегда следует заказывать в паре с основным клеммником - он не работает автономно
