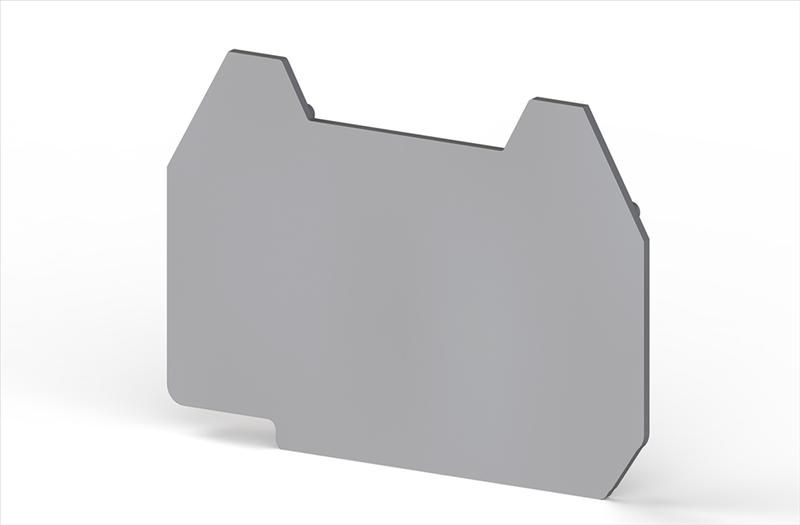

Сегмент концевой на клеммники AVK 2.5 CC сер. NPP AVK2.5CC Klemsan 444139

Сегмент концевой для клеммников 2.5 CC серия NPP AVK2.5CC от Klemsan предназначен для герметичного завершения рядов клеммных соединений, предотвращая попадание пыли, влаги и механических повреждений на последние контакты. Этот элемент применяется совместно с клеммниками серии NPP AVK2.5CC и обеспечивает надёжную изоляцию в условиях промышленной эксплуатации.

Назначение и область применения

Сегмент концевой для клеммников 2.5 CC серия NPP AVK2.5CC используется для закрывания крайних позиций в сборках клеммных модулей. Он фиксируется на последнем гнезде клеммника, защищая токоведущие части от внешнего воздействия. Применяется в электрошкафах, распределительных устройствах, автоматизированных системах управления, где важна долговечная изоляция и безопасность.

Технические характеристики

• Рассчитан на использование с клеммниками 2.5 мм2 (сечение провода до 2.5 мм2)
• Материал корпуса - самозатухающий термопластик (UL94 V-0)
• Цвет - белый (стандартный цвет для серии NPP AVK2.5CC)
• Форма - однополюсный, соответствует шагу клеммника 5.08 мм
• Не содержит металлических деталей - исключает риск замыкания между соседними контактами

Совместимость и монтаж

Сегмент концевой для клеммников 2.5 CC серия NPP AVK2.5CC совместим только с клеммными изделиями серии NPP AVK2.5CC от Klemsan. Устанавливается путём плотного вдавливания в последнее гнездо клеммника до щелчка - звука фиксации. Монтаж не требует инструментов. Нельзя использовать с другими сериями клеммников, даже если они имеют аналогичное сечение провода - форма и механизм крепления отличаются.

Безопасность и стандарты

Изделие изготовлено из материала, соответствующего норме UL94 V-0 - устойчивости к возгоранию. Соответствует требованиям безопасности IEC/EN 60947-7-1 для компонентов коммутационных устройств. Не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Обеспечивает полную изоляцию открытых контактов после установки
• Увеличивает срок службы клеммной группы за счёт защиты от окисления и загрязнения
• Легко монтируется и демонтируется без потери прочности фиксации
• Экономит место в шкафу - позволяет формировать точные, законченные ряды без лишних зазоров

Ограничения применения

• Не предназначена для работы в средах с постоянным погружением в жидкости - не имеет IP-защиты
• Не рекомендуется применять в высокочастотных цепях выше 1 kHz - возможны паразитные емкостные эффекты
• Запрещено использовать с клеммниками другого бренда или серии, даже при совпадении сечения провода
• Не выдерживает температур более +105 C длительно - максимальная рабочая температура указана в документации на клеммники NPP AVK2.5CC

Примеры использования

• Закрытие последней позиции в группе клемм на DIN-рейке в частотном преобразователе
• Защита концов клеммного ряда в системе управления лифтами
• Завершение сборки клеммной колонки в пульте управления насосной станцией
• Изолирование свободного вывода в тестовой платформе промышленного контроллера

Практические советы

• Перед установкой проверьте, что клемма в конце ряда полностью освобождена от провода - сегмент не будет правильно сесть, если есть препятствие
• Если требуется несколько концевых сегментов - используйте одинаковые экземпляры одной партии, чтобы избежать перекосов при сборке длинных рядов
• Артикул 444139 всегда заказывается в паре с основными клеммниками NPP AVK2.5CC - не стоит думать, что он универсальный
• Храните сегменты в оригинальной упаковке - пластик хрупкий при низких температурах ниже –20 C
