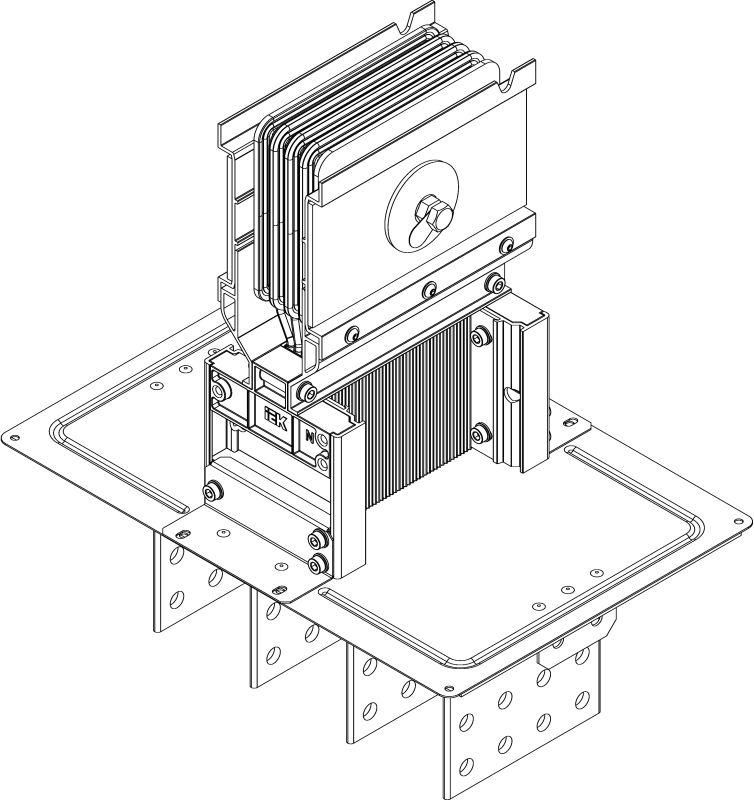

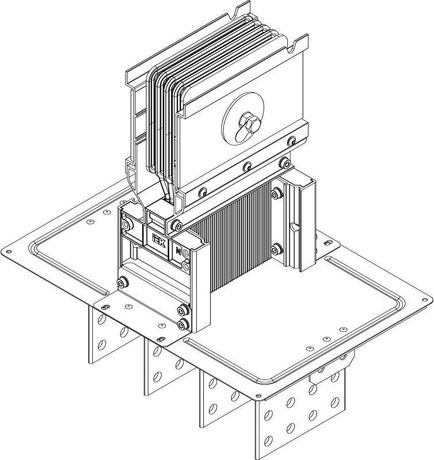

Секция фланцевая Тип2 630А Al 3L+N+PER НК IP55 тран. IEK LB-0630A4-25-F-F2

Секция фланцевая Тип2 630А алюминиевая 3L+N+PER НК IP55 транспарентная от IEK (ИЭК) - элемент шинопроводной системы, обеспечивающий надёжное жёсткое соединение между распределительным устройством НКУ и основной шиной. Артикул lb-0630a4-25-f-f2 предназначен для промышленного использования там, где требуется высокая механическая прочность и защита от пыли и влаги.

Назначение и область применения

Секция фланцевая Тип2 используется для подключения шинопровода к силовым распределительным щитам типа НКУ через жёсткий медный или алюминиевый контакт. Применяется в системах распределения электроэнергии на предприятиях, в цехах, на конвейерах и других объектах с постоянными нагрузками до 630 А. Подходит для установки в помещениях с повышенной запылённостью или влажностью благодаря защите IP55.

Технические характеристики

• Номинальный ток: 630 А - способна передавать мощную нагрузку без перегрева;
• Номинальное напряжение: 1000 В - рассчитана на работу в сетях до 1 кВ переменного тока;
• Количество полюсов: 3L + N + PE - обеспечивает полноценное трёхфазное питание с заземлением и нулём;
• Степень защиты: IP55 - защита от пыли (не полностью герметична, но препятствует оседанию вредных частиц) и струй воды из любого направления;
• Материал корпуса: алюминий - лёгкий, устойчивый к коррозии, хорошо отводит тепло;
• Исполнение: одинарный - одна секция для одного входа;
• Положение ввода: конец - питание подключается к торцу секции, что удобно при последовательном монтаже шинопровода;
• Прозрачная крышка - позволяет визуально контролировать состояние контактов без вскрытия корпуса.

Совместимость и монтаж

Секция фланцевая Тип2 совместима с шинопроводами серии LINEBAR от IEK и другими аналогичными системами с соответствующими фланцевыми соединениями. Для монтажа необходимо:

• Выполнить точную выверку положения посадочного фланца на НКУ;
• Закрепить секцию болтами через предварительно просверленные отверстия;
• Подключить жёсткие шины от распределительного устройства к контактам внутри секции - соблюдая полярность L/N/PE;
• Не допускать перекосов при затяжке - это снижает риск нагрева и потери контакта;
• Проверить плотность прилегания после сборки - особенно важно при наличии вибраций оборудования.

Безопасность и стандарты

Секция фланцевая Тип2 соответствует требованиям ГОСТ Р МЭК 61439-1/-2 для комплектных распределительных устройств. Конструкция исключает случайное прикосновение к токоведущим частям при закрытой крышке. Прозрачная крышка не снижает степень защиты IP55 - она изготовлена из ударопрочного поликарбоната, устойчивого к УФ-излучению и химическим воздействиям.

Преимущества

• Алюминиевый корпус легче стали - проще транспортировать и устанавливать;
• Прозрачная крышка даёт возможность диагностики состояния контактов без демонтажа;
• IP55 позволяет использовать в условиях производства без дополнительных кожухов;
• Жёсткое соединение минимизирует тепловые потери и вибрационные колебания;
• Решение стандартизировано под серию LINEBAR - легко заменяемо и масштабируемо.

Ограничения применения

• Не предназначена для внешней установки - не имеет защиты от прямых осадков или длительного воздействия воды;
• Не рекомендовано использование в средах с агрессивными газами (например, хлор, серная кислота) - алюминий может подвергаться коррозии;
• Не подходит для частых операций коммутации - это не автоматический выключатель, а статическое соединение;
• Требуется точное соответствие габаритов фланца НКУ - не универсальна для всех моделей щитов вне серии LINEBAR.

Примеры использования

• Подключение шинопровода к главному распределительному щиту НКУ на заводе по производству металлоконструкций;
• Соединение участка шинопровода с питающим устройством на конвейерной линии пищевого производства;
• Распределение энергии от центральной шины к группе станков в механическом цехе с высокой запылённостью.

Практические советы

• Перед монтажом проверьте посадочные размеры фланца на НКУ - они должны точно совпадать с габаритами секции Тип2;
• Используйте только рекомендованные болты и шайбы - самонарезающие или слишком длинные могут повредить внутренние контакты;
• При многократных включениях/выключениях оборудования регулярно проверяйте температуру контактов термопарой - даже малый нагрев указывает на плохой контакт;
• Если планируете расширение системы - сохраняйте документацию по расположению секций; все элементы серии LINEBAR имеют одинаковые шаги крепления;
• Не открывайте крышку во время работы - даже при IP55 доступ к токоведущим частям остаётся опасным.
