Секция кабельного канала OKA-G глухая, с фиксаторами 2400x400x140 мм (сталь) (OKA-G40040140R) | 7424044 OBO Bettermann

Секция кабельного канала глухая с фиксаторами 2400x400x140 мм (сталь) от OBO BETTERMANN предназначена для защиты и организации прокладки силовых и слаботочных кабелей в помещениях с повышенными требованиями к механической прочности и долговечности. Артикул OKA-G40040140R обеспечивает надежную фиксацию и удобство обслуживания благодаря конструктивным особенностям, адаптированным под жесткие условия эксплуатации.

Назначение и область применения

Эта секция используется для скрытой прокладки кабелей на полу, в цехах, на производствах, в логистических комплексах и других объектах с интенсивным движением персонала или оборудования. Глухая форма исключает доступ внутрь канала со стороны верха - это повышает безопасность и предотвращает случайное повреждение проводов. Подходит для установки под тяжелую технику, конвейеры, станки и другие нагрузки, где требуется защита от деформаций и ударов.

Технические характеристики

• Размеры: 2400 мм (длина) × 400 мм (ширина) × 140 мм (высота)
• Материал: сталь с оцинкованным покрытием - устойчивость к коррозии и длительный срок службы
• Толщина крышки: 4 мм - обеспечивает высокую механическую прочность
• Тип крепления крышки: защелка - быстрый доступ без инструментов
• Диапазон выравнивания: 40–140 мм - позволяет компенсировать перепады уровня пола
• Минимальная высота стяжки: 40 мм - совместима с большинством типов крепежа
• Возможность отсоединения: основания и нижней части - упрощает замену или ремонт участков
• Уход: допускается влажная очистка - легко поддерживать чистоту в условиях производства

Совместимость и монтаж

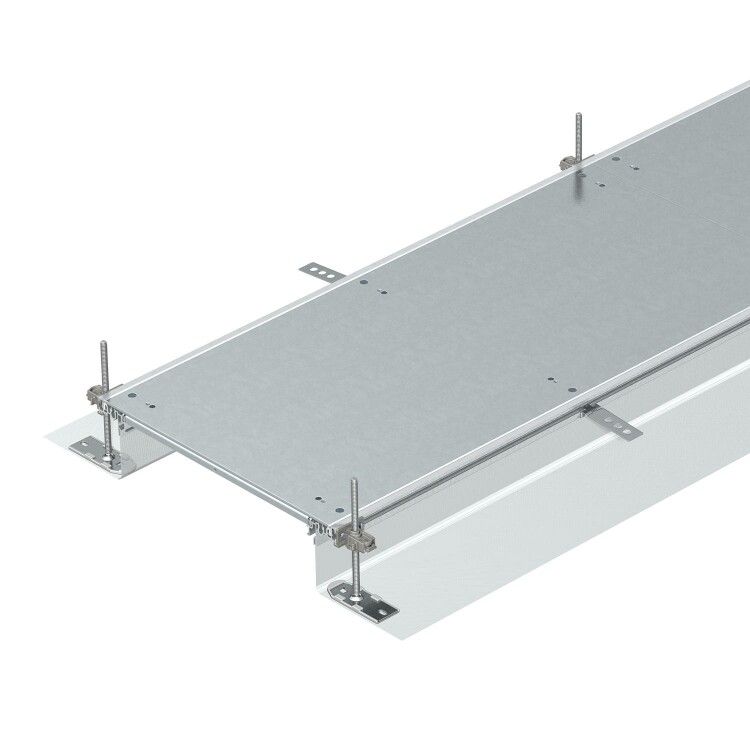

Секция OKA-G40040140R собирается из трех элементов: двух металлических профилей с гибкой боковой стенкой и одной жесткой крышки толщиной 4 мм. Крышка фиксируется за счет пружинного механизма - она плотно прилегает и не выпадает даже при вибрациях. Для монтажа используются входящие в комплект 6 регулируемых уголков и 6 анкеров. Установка выполняется на бетонные или железобетонные поверхности. Прочность конструкции позволяет использовать её на участках с высокими нагрузками - например, рядом с погрузчиками или автоматизированными линиями.

Обратите внимание: при ширине канала 400 мм вместо уплотнителей предусмотрены 6 опор крышки - они обеспечивают равномерное распределение нагрузки. Для более широких моделей (500 и 600 мм) требуются дополнительные регулируемые опоры - их нужно заказывать отдельно.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных систем прокладки кабелей. Оцинкованное покрытие снижает риск электрохимической коррозии, а прочная стальная конструкция предотвращает травмы персонала при контакте с кабелями. Наличие защелки гарантирует, что крышка не откроется случайно - это важно в местах с активным движением людей и техники.

Преимущества

• Высокая механическая прочность благодаря толщине крышки 4 мм и цельнометаллической конструкции
• Легкий доступ к кабелям через защелку - не нужны болты или инструменты
• Гибкие боковые стенки позволяют адаптироваться к неровностям пола
• Возможность демонтажа нижней части - экономия времени при ремонте
• Оцинкованное покрытие - устойчивость к влаге и химическим воздействиям

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита от осадков и УФ-излучения
• Не рекомендован для помещений с постоянным воздействием агрессивных химикатов - оцинковка имеет ограниченную стойкость к кислотам и щелочам
• Запрещено использование в качестве несущего элемента для тяжелых механизмов - нагрузка должна передаваться на основание, а не на сам канал
• Для ширин выше 400 мм требуются дополнительные опоры - без них возможна прогиба крышки

Примеры использования

• Прокладка кабелей питания и управления в автомобильных сборочных цехах
• Организация трасс для сигнализации и связи в складских комплексах с погрузчиками
• Монтаж кабелей под технологическими линиями на пищевых предприятиях
• Изоляция проводов возле станков ЧПУ, где есть риск попадания стружки или масла

Практические советы

• Перед монтажом проверьте уровень пола - используйте регулируемые уголки для выравнивания всей секции
• При необходимости удлинить трассу - стыкуйте несколько секций OKA-G40040140R без зазора; герметичность сохраняется за счет плотного прилегания профилей
• Не затягивайте анкера слишком сильно - это может деформировать стальные профили
• Для частого обслуживания кабелей выбирайте модели с защелкой - они быстрее открываются, чем с болтовым креплением
• При использовании в сыром помещении периодически проверяйте состояние цинкового покрытия - при появлении белого налета протрите поверхность сухой тканью
